Introduzione

I display sono un componente critico dell'interfaccia in molti tipi di apparecchiature industriali. Forniscono informazioni sullo stato del sistema, diagnostica, interfacce di configurazione e feedback operativo per gli operatori e il personale di manutenzione.

In ambienti interni controllati, i display LCD standard offrono solitamente una visibilità sufficiente. Tuttavia, molti sistemi industriali vengono utilizzati in ambienti in cui le condizioni di illuminazione ambientale sono molto più difficili.

Gli esempi includono:

• Stazioni di ricarica per veicoli elettrici
• chioschi di biglietteria per il trasporto
• apparecchiature di automazione industriale per esterni
• terminali di controllo del cantiere logistico
• sistemi di infrastrutture intelligenti

In questi ambienti, luce solare diretta e forte luce ambientale può ridurre significativamente la leggibilità del display.

Le sfide ottiche sono in genere due:

• riflessi di superficie causata da forti fonti di luce esterna
• riflessioni interne all'interno della pila di visualizzazione

Quando l'intensità della luce ambientale si avvicina o supera quella emessa dal pannello del display, lo schermo può apparire sbiadito e difficile da leggere.

A Display leggibile alla luce del sole affronta queste sfide attraverso una combinazione di:

• retroilluminazione ad alta luminosità
• incollaggio ottico
• tecnologie di controllo della riflessione

Per gli ingegneri che progettano apparecchiature industriali per esterni, la scelta dell'architettura di visualizzazione appropriata è importante per mantenere un'interazione uomo-macchina affidabile.

Che cos'è un display leggibile alla luce del sole?

A Display leggibile alla luce del sole è un display progettato per rimanere visibile in condizioni di luce ambientale elevata, compresa la luce solare diretta.

Questi display combinano in genere più tecnologie:

• retroilluminazione a LED ad alta luminosità (comunemente 800-1500 nits)
• incollaggio ottico tra i livelli di visualizzazione
• rivestimenti superficiali antiriflesso o antiabbagliamento

L'obiettivo non è solo quello di aumentare la luminosità, ma anche di ridurre i riflessi e mantenere il contrasto.

Senza la gestione dei riflessi, l'aumento della luminosità da solo potrebbe non migliorare significativamente la leggibilità all'aperto.

Quanto deve essere luminoso un display leggibile alla luce del sole?

La luce solare diretta può superare 10.000 nits di intensità luminosa ambientale.

Tuttavia, la leggibilità di un display dipende in primo luogo dalla contrasto tra luce emessa e luce ambientale riflessa.

I livelli di luminosità tipici includono:

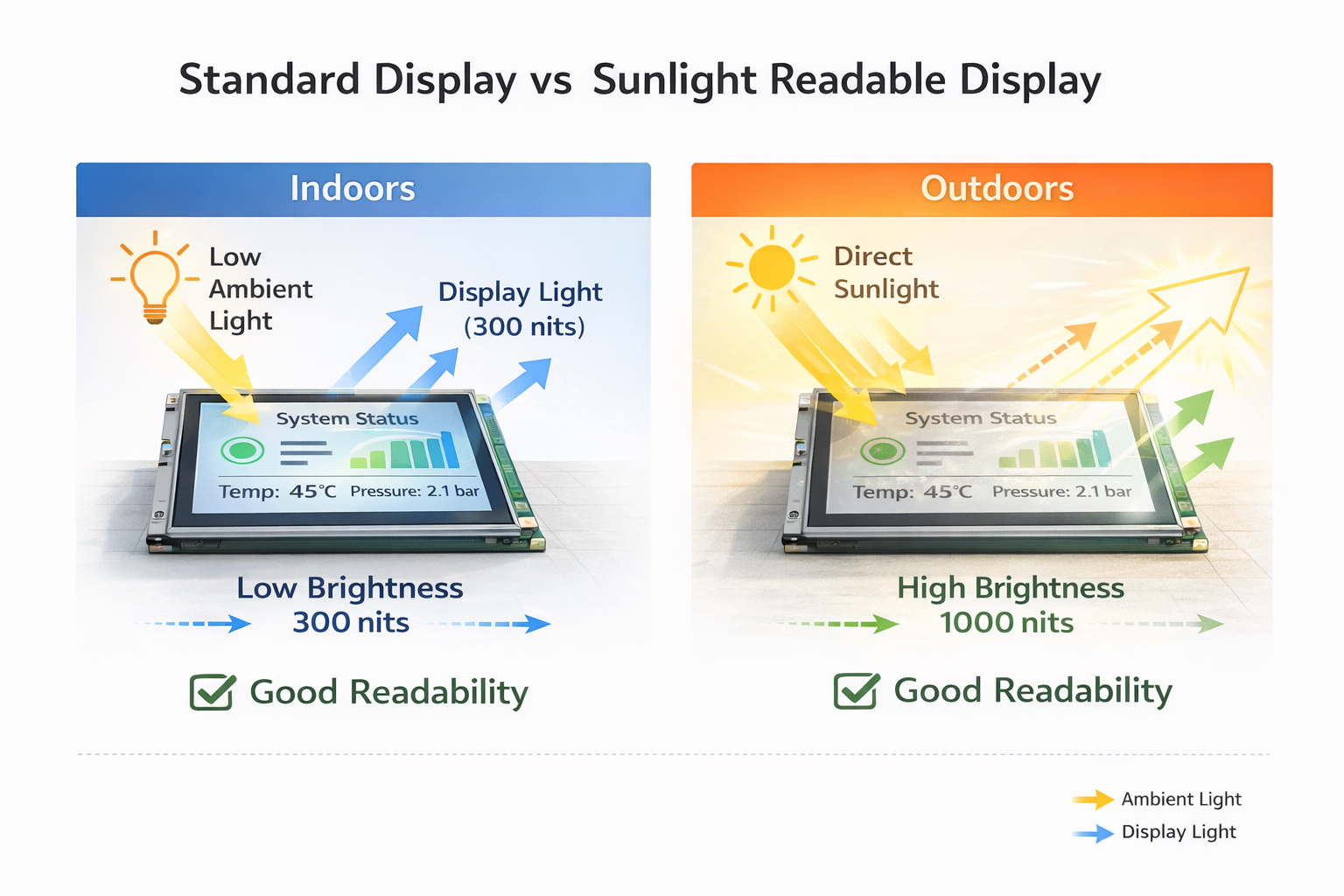

In molti sistemi esterni, la luminosità superiore a 1000 nits in combinazione con l'incollaggio ottico fornisce una visibilità accettabile.

Una maggiore luminosità può essere richiesta quando:

• il display è esposto per lunghi periodi alla luce diretta del sole
• la superficie del display è ampia
• la distanza di visione dell'utente è maggiore

Display standard e display a lettura solare

La differenza tra i display standard e quelli leggibili alla luce del sole è dovuta a diversi fattori tecnici oltre alla luminosità.

Un design efficace e leggibile alla luce del sole si concentra su due aspetti luminosità ed efficienza ottica.

Tecnologie chiave utilizzate nei display leggibili alla luce del sole

Sistemi di retroilluminazione a LED ad alta luminosità

La caratteristica più evidente di un display leggibile alla luce del sole è la maggiore luminosità.

I display industriali leggibili alla luce del sole funzionano tipicamente tra 800 e 1500 nits, che consente al display di competere con la luce ambientale riflessa.

Tuttavia, l'aumento della luminosità introduce diversi compromessi tecnici:

• consumo di energia più elevato
• aumento del carico termico
• invecchiamento accelerato dei LED

I sistemi di retroilluminazione devono quindi essere integrati con un'adeguata progettazione termica.

Incollaggio ottico

L'incollaggio ottico è ampiamente utilizzato nei gruppi di display industriali per migliorare le prestazioni ottiche e l'affidabilità meccanica.

Nei display convenzionali, tra gli strati sono presenti intercapedini d'aria, come ad esempio:

• Pannello LCD
• sensore tattile
• vetro di protezione

Ogni interfaccia aria-vetro riflette una parte della luce in entrata.

In condizioni di forte illuminazione ambientale, questi riflessi riducono significativamente il contrasto del display.

L'incollaggio ottico elimina questi vuoti d'aria riempiendoli con adesivo otticamente trasparente (OCA).

Una tipica pila di display incollati comprende:

• Pannello LCD
• sensore tattile
• strato adesivo otticamente trasparente
• vetro di protezione

I vantaggi includono:

• riduzione delle riflessioni interne
• rapporto di contrasto migliorato
• angoli di visione migliorati
• maggiore durata strutturale

L'incollaggio ottico migliora anche la resistenza alle vibrazioni e riduce il rischio di condensa all'interno del gruppo display.

Rivestimenti antiriflesso e antiriflesso

I riflessi superficiali del vetro di protezione possono influire notevolmente sulla visibilità.

Vengono utilizzati due trattamenti comuni.

Rivestimenti antiriflesso (AR)

I rivestimenti antiriflesso riducono la quantità di luce riflessa dalla superficie e aumentano la trasmissione della luce dal pannello del display.

Questi rivestimenti contribuiscono a preservare la nitidezza delle immagini e l'accuratezza dei colori.

Superfici antiriflesso (AG)

I trattamenti antiriflesso creano una superficie leggermente diffusa che riduce i riflessi a specchio.

Tuttavia, i trattamenti antiriflesso aggressivi possono ridurre leggermente la nitidezza dell'immagine.

La soluzione appropriata dipende dalla distanza di osservazione e dall'ambiente di applicazione.

Pannelli LCD ad alto contrasto

La sola luminosità non garantisce la leggibilità all'aperto.

Rapporto di contrasto è altrettanto importante.

Anche i display ad alta luminosità possono apparire sbiaditi se il rapporto di contrasto del pannello è basso.

I pannelli LCD industriali utilizzati nei sistemi a lettura solare sono tipicamente caratterizzati da:

• elevato rapporto di contrasto nativo
• ampi angoli di visione
• prestazioni ottiche stabili in tutti gli intervalli di temperatura

Queste caratteristiche aiutano a mantenere la visibilità da diverse posizioni di osservazione.

Considerazioni ingegneristiche per Espositori industriali per esterni

L'integrazione di un display leggibile alla luce del sole richiede la valutazione di diversi fattori di progettazione a livello di sistema.

Gestione termica

La retroilluminazione ad alta luminosità genera ulteriore calore.

Anche le installazioni all'aperto possono essere soggette a riscaldamento solare, che aumenta la temperatura dell'involucro.

Le tecniche di gestione termica più comuni includono:

• cornici metalliche conduttive
• materiali di interfaccia termica
• superfici di dissipazione del calore dell'involucro
• circuiti di monitoraggio della temperatura

La progettazione termica diventa particolarmente importante quando i display sono integrati in computer embedded come i PC a pannello.

Intervallo di temperatura operativa

I sistemi industriali operano spesso in ampi intervalli di temperatura ambientale.

Le specifiche tipiche dei display per esterni includono:

Da -20 °C a +70 °C

La temperatura può influire:

• Tempo di risposta dell'LCD
• efficienza della retroilluminazione
• stabilità del materiale ottico

Le specifiche del display devono quindi essere valutate insieme alle condizioni ambientali previste.

Consumo di energia

I display ad alta luminosità consumano più energia di quelli standard.

Le considerazioni sulla progettazione includono:

• capacità di alimentazione
• consumo di picco di luminosità
• generazione di calore dell'involucro interno

Questi fattori sono particolarmente importanti per le apparecchiature alimentate a batteria o per le custodie esterne sigillate.

Durata e ciclo di vita

Le apparecchiature industriali richiedono in genere una durata di vita superiore a cinque anni.

La durata del display dipende da diversi fattori:

• Durata della retroilluminazione a LED (spesso specificata come L70)
• stabilità del materiale di incollaggio
• resistenza alle vibrazioni
• sigillatura ambientale

I display incollati otticamente offrono in genere una maggiore durata perché eliminano le fessure d'aria interne che possono accumulare polvere o umidità.

Applicazioni tipiche

I display leggibili alla luce del sole sono ampiamente utilizzati nelle apparecchiature che operano in ambienti luminosi.

Stazioni di ricarica EV

I terminali di ricarica si basano su interfacce di visualizzazione per l'interazione con l'utente, le istruzioni di pagamento e lo stato del sistema.

Per l'utilizzabilità è necessaria una visibilità affidabile in condizioni di luce diurna.

Apparecchiature per l'automazione industriale

Le apparecchiature di automazione per esterni e i terminali dei cantieri logistici richiedono spesso interfacce per l'operatore che rimangano leggibili anche in piena luce diurna.

Chioschi all'aperto e terminali pubblici

I chioschi di biglietteria e i terminali informativi per il trasporto sono spesso installati all'aperto, dove la leggibilità del display influisce direttamente sull'usabilità.

Sistemi di infrastrutture intelligenti

I sistemi infrastrutturali integrano sempre più spesso display per il monitoraggio e l'interazione con l'utente.

Gli esempi includono:

• sistemi di gestione dei parcheggi
• terminali per infrastrutture di trasporto
• apparecchiature per la distribuzione di energia

Questi sistemi spesso integrano display leggibili alla luce del sole con piattaforme informatiche integrate, come ad esempio PC industriali a pannello.

Quando è necessario un display leggibile alla luce del sole

Un display leggibile alla luce del sole è generalmente richiesto quando i livelli di luce ambientale superano la capacità di luminosità dei display standard.

Utilizzare display leggibili alla luce del sole quando:

• l'interfaccia è esposta a luce solare diretta
• l'apparecchiatura funziona all'aperto per periodi prolungati
• gli operatori devono leggere il display senza ombreggiare lo schermo

Un display industriale standard può essere sufficiente quando:

• il sistema funziona interamente al chiuso
• le condizioni di illuminazione sono controllate
• Il design della copertura impedisce l'esposizione diretta alla luce solare

Conclusione

I display leggibili alla luce del sole affrontano la sfida di mantenere la visibilità in condizioni di forte illuminazione ambientale.

I progetti efficaci combinano:

• retroilluminazione ad alta luminosità
• incollaggio ottico
• trattamenti superficiali che riducono la riflessione

Per gli ingegneri che sviluppano apparecchiature industriali per esterni, queste tecnologie contribuiscono a garantire la leggibilità delle interfacce dei display in un'ampia gamma di condizioni operative.

La scelta della soluzione appropriata richiede la valutazione dei requisiti di luminosità, del design termico, del consumo energetico e della durabilità ambientale fin dalle prime fasi del processo di progettazione.

FAQ

Quale livello di luminosità definisce un display leggibile alla luce del sole?

La maggior parte dei display leggibili alla luce del sole funziona tra 800 e 1500 nits, a seconda del controllo del riflesso e delle condizioni di illuminazione dell'ambiente.

L'incollaggio ottico migliora la visibilità dei display per esterni?

Sì. L'incollaggio ottico riduce i riflessi interni e migliora il contrasto, aumentando la leggibilità del display in presenza di forte luce ambientale.

I display leggibili alla luce del sole sono compatibili con i touch screen industriali?

Sì. Molti touch screen industriali incorporano display leggibili alla luce del sole, ma le prestazioni tattili devono essere valutate in base all'uso di guanti, all'esposizione all'umidità e allo spessore del vetro di copertura.

I display leggibili alla luce del sole generano più calore?

I display ad alta luminosità generano più calore rispetto ai display standard e possono richiedere una gestione termica aggiuntiva.

I display leggibili alla luce del sole possono essere integrati con PC a pannello?

Sì. Molti sistemi di controllo per esterni integrano display leggibili alla luce del sole con panel PC integrati per le interfacce di monitoraggio e controllo.
