Guida alla luminosità dei display industriali (Nits) per HMI e apparecchiature esterne

Introduzione

La visibilità del display è un parametro critico nella progettazione delle apparecchiature industriali. Gli operatori si affidano alle interfacce grafiche per monitorare lo stato del sistema, regolare i parametri e rispondere agli allarmi. Se il display non è chiaramente leggibile nell'ambiente operativo, l'usabilità e l'efficienza operativa possono essere compromesse.

I sistemi industriali operano in un'ampia gamma di condizioni di illuminazione. Le apparecchiature possono essere installate in ambienti industriali interni con forte illuminazione dall'alto, in infrastrutture esterne esposte alla luce diretta del sole o in luoghi semi-esterni come terminali di trasporto e chioschi pubblici.

Per gli ingegneri che progettano interfacce HMI e interfacce di controllo integrate, la scelta dell'appropriata display industriale luminosità è un passo importante nelle specifiche dei display. Una luminosità insufficiente riduce la leggibilità, mentre una luminosità eccessiva aumenta il consumo energetico, il carico termico e il costo del sistema.

La luminosità da sola non determina la visibilità del display. Il rapporto di contrasto, l'accoppiamento ottico, il trattamento delle superfici e il design della custodia influenzano le prestazioni di un display in condizioni di impiego reali.

Gli ingegneri che stanno valutando le architetture di visualizzazione possono trovare un ulteriore contesto nel Panoramica dell'ingegneria dei display industriali disponibile nella Guida ai monitor per apparecchiature industriali.

---

Che cos'è la luminosità dei display industriali?

La luminosità dei display industriali si riferisce alla luminanza in uscita di un pannello di visualizzazione, misurata in nits (cd/m²). La maggiore luminosità migliora la leggibilità dello schermo in ambienti con una forte luce ambientale, come ad esempio pavimenti di fabbrica, attrezzature esterne, chioschi e stazioni di ricarica per veicoli elettrici..

I sistemi industriali utilizzano in genere display tra 500 e 1500+ nits, a seconda delle condizioni di illuminazione dell'ambiente.

Gli intervalli di luminosità tipici utilizzati nei sistemi industriali comprendono:

Luminosità	Ambiente tipico
250-350 nits	Ufficio o sala di controllo interna
400-700 nits	Attrezzature industriali per interni
800-1000 nits	Illuminazione luminosa di fabbrica o installazioni semi-esterne
1000-1500+ nits	Ambienti esterni con luce solare

Molte interfacce industriali implementate tramite soluzioni touch screen industriali utilizzano livelli di luminosità superiori a quelli dei display consumer per mantenere la leggibilità in ambienti difficili.

---

Quanto deve essere luminoso un display industriale?

I requisiti di luminosità sono determinati principalmente dalla condizioni di illuminazione ambientale nell'ambiente di installazione.

La luce ambientale è tipicamente misurata in lux, mentre la luminosità del display si misura in lendini. Quando la luce ambientale aumenta, il display deve produrre una luminanza maggiore per mantenere un contrasto accettabile.

La tabella seguente riassume le linee guida ingegneristiche comuni utilizzate per la selezione dei display.

Ambiente	Luce ambiente tipica	Luminosità del display consigliata
Sala di controllo interna	300-500 lux	300-500 nits
Piano di fabbrica	500-1000 lux	500-800 nits
Attrezzature semi-esterne	1000-5000 lux	800-1000 nits
Luce solare esterna	10.000+ lux	1000-1500+ nits

Nelle installazioni all'aperto, la luce del sole può ridurre significativamente il contrasto percepito del display. Per questo motivo, display leggibili alla luce del sole combinano tipicamente l'alta luminosità con l'incollaggio ottico e il vetro antiriflesso.

---

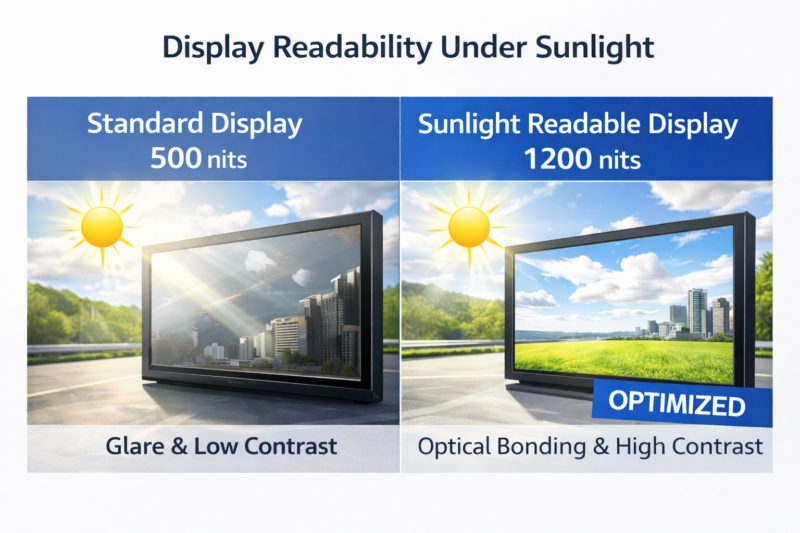

Display industriali leggibili alla luce del sole

In ambienti esterni, la visibilità dei display è fortemente influenzata dalla luce solare diretta e dai riflessi sulla superficie del display. Anche i pannelli ad alta luminosità possono diventare difficili da leggere se il controllo dei riflessi non viene affrontato in modo adeguato.

A Display industriale leggibile alla luce del sole In genere combina diversi elementi di design:

• luminosità superiore 1000 nits
• incollaggio ottico per eliminare i riflessi interni
• vetro di copertura antiriflesso o antiabbagliante
• pannelli LCD ad alto contrasto

Queste tecnologie riducono l'abbagliamento e migliorano il contrasto percepito in condizioni di forte illuminazione ambientale.

I display leggibili alla luce del sole sono comunemente utilizzati in:

• Stazioni di ricarica per veicoli elettrici
• chioschi per esterni
• terminali di trasporto
• interfacce per macchine edili
• sistemi di navigazione marina

Quando si progettano interfacce per apparecchi esterni, la luminosità e il controllo del riflesso devono essere valutati insieme piuttosto che indipendentemente.

---

Tecnologie che influenzano la luminosità dei display

Diverse tecnologie hardware e ottiche determinano l'efficacia di un display industriale in ambienti ad alta luminosità.

Sistemi di retroilluminazione a LED ad alta potenza

La maggior parte dei pannelli LCD industriali si basa su sistemi di retroilluminazione a LED. L'aumento della luminosità richiede in genere un'emissione luminosa maggiore da parte dell'array di LED.

I design ad alta luminosità possono includere:

• circuiti driver per LED a più alta potenza
• strati di guida e diffusione della luce ottimizzati
• strutture di dissipazione termica migliorate

La distribuzione uniforme della luce è necessaria per evitare variazioni di luminosità visibili sullo schermo.

---

Incollaggio ottico

L'incollaggio ottico migliora la visibilità eliminando lo spazio d'aria tra il pannello LCD e il vetro di protezione o il sensore tattile.

Uno strato adesivo trasparente unisce i componenti del display, riducendo i riflessi interni.

I vantaggi includono:

• rapporto di contrasto migliorato
• riduzione delle riflessioni interne
• migliore leggibilità alla luce del sole
• maggiore resistenza meccanica del gruppo display

L'incollaggio ottico è comunemente utilizzato nei display industriali per esterni e nei mezzi di trasporto.

---

Superfici antiriflesso e antiriflesso

I riflessi esterni possono ridurre significativamente la luminosità effettiva.

I display industriali spesso incorporano trattamenti della superficie progettati per controllare i riflessi, tra cui:

• rivestimenti ottici antiriflesso
• vetro antiriflesso acidato
• strati protettivi a bassa riflettività

Questi trattamenti riducono l'abbagliamento dovuto alla luce del sole e alle forti luci di testa.

---

Integrazione PCAP Touch

Molte HMI industriali utilizzano capacitivo proiettato (PCAP) tecnologia touch.

L'integrazione di un sensore tattile introduce ulteriori strati nello stack del display. Lo spessore del vetro, i materiali del sensore e gli adesivi influenzano le caratteristiche di trasmissione e riflessione della luce.

Ingegneri che progettano soluzioni touch screen industriali deve bilanciare la durata al tatto con le prestazioni ottiche.

---

Considerazioni ingegneristiche

La scelta della luminosità del display richiede la valutazione di diversi fattori a livello di sistema.

Condizioni di illuminazione ambientale

L'ambiente di installazione è il fattore più importante.

Esempi tipici sono:

• pavimenti dello stabilimento con illuminazione a LED ad alta intensità
• infrastrutture esterne esposte alla luce diretta del sole
• terminali di trasporto con condizioni di illuminazione miste

Gli schermi installati all'esterno richiedono in genere livelli di luminosità superiori a 1000 nits combinata con tecniche di progettazione leggibili alla luce del sole.

---

Gestione termica

Una maggiore luminosità richiede una maggiore potenza della retroilluminazione, che genera ulteriore calore.

Una temperatura eccessiva può accelerare il degrado dei LED e ridurre la durata del display.

I display industriali includono tipicamente:

• strutture del telaio in alluminio
• percorsi passivi di dissipazione del calore
• materiali di interfaccia termica

La gestione termica diventa particolarmente importante nelle custodie esterne sigillate.

---

Consumo di energia

Il consumo energetico della retroilluminazione aumenta con la luminosità.

Per i sistemi con disponibilità di energia limitata, come le infrastrutture a energia solare o i dispositivi alimentati a batteria, la luminosità deve essere bilanciata con i vincoli energetici.

Talvolta viene implementato il controllo adattativo della luminosità tramite sensori di luce ambientale.

---

Affidabilità a lungo termine

Le apparecchiature industriali possono funzionare ininterrottamente per molti anni.

Le retroilluminazione a LED perdono gradualmente luminosità nel tempo. Gli ingegneri spesso specificano display con una luminosità iniziale più elevata per compensare il degrado a lungo termine.

Monitor touch industriali robusti progettati per gli ambienti industriali includono in genere sistemi di retroilluminazione a LED a lunga durata.

---

Integrazione del sistema

I display industriali sono raramente componenti indipendenti. In genere sono integrati con piattaforme informatiche integrate o con l'elettronica di controllo.

In molti sistemi, i display sono collegati a sistemi HMI basati su PC a pannello, che consente di controllare via software la luminosità, la gestione dell'alimentazione e la temporizzazione del display.

Per i progetti di apparecchiature specializzate, i gruppi di display possono anche essere progettati tramite soluzioni touch OEM personalizzate per adattarsi alla geometria dell'involucro e ai requisiti di tenuta.

---

Applicazioni tipiche

I requisiti di luminosità dei display industriali variano a seconda delle condizioni di utilizzo.

Stazioni di ricarica EV

Sistemi di ricarica per veicoli elettrici sono tipicamente installati all'esterno e devono rimanere leggibili sotto la luce diretta del sole. Questi sistemi utilizzano spesso display tra 1000 e 1500 nits, in combinazione con l'incollaggio ottico e il vetro antiriflesso.

Apparecchiature per l'automazione industriale

Attrezzature di produzione Le interfacce sono generalmente installate all'interno, ma possono funzionare in presenza di una forte illuminazione di fabbrica.

Livelli di luminosità di 500-800 nits sono comunemente utilizzati per questi HMI.

Chioschi e terminali pubblici

Chioschi self-service negli hub di trasporto o negli ambienti delle infrastrutture pubbliche devono funzionare in condizioni di illuminazione mista e supportare interfacce tattili durevoli.

HMI per macchine edili

Le macchine edili, come gli escavatori e le pale, operano spesso alla luce diretta del sole. I display utilizzati in questi ambienti richiedono tipicamente 1000+ nits di luminosità combinate con interfacce tattili robuste.

Sistemi di navigazione marina

Equipaggiamento marino funziona in presenza di forti riflessi della luce del sole sulle superfici dell'acqua. I display marini si basano quindi su elevata luminosità, incollaggio ottico e rivestimenti antiriflesso per mantenere la leggibilità.

---

Quando i display ad alta luminosità sono appropriati

I display a luminosità più elevata sono adatti quando l'apparecchiatura opera in ambienti con una luce ambientale significativa.

Le situazioni tipiche includono:

• interfacce per apparecchiature esterne
• impianti di infrastrutture pubbliche
• pavimenti di fabbrica con forte illuminazione
• attrezzature per il trasporto

In questi ambienti, i miglioramenti della luminosità combinati con il controllo del riflesso migliorano significativamente l'usabilità.

---

Conclusione

La luminosità dei display industriali è un fattore chiave per determinare l'usabilità delle interfacce delle apparecchiature. Tuttavia, la sola luminosità non garantisce la leggibilità.

Un'efficace progettazione di display industriali richiede di bilanciare la luminosità con la progettazione dello stack ottico, il controllo della riflessione, le prestazioni di contrasto e le condizioni ambientali.

Valutando la luminosità come parte dell'architettura complessiva dell'HMI industriale, gli ingegneri possono progettare sistemi di visualizzazione che rimangono leggibili e affidabili per tutta la vita operativa dell'apparecchiatura.

---

FAQ

Quale livello di luminosità è richiesto per i display industriali per esterni?

Le apparecchiature per esterni richiedono in genere display tra 1000 e 1500+ nits, in combinazione con l'incollaggio ottico e le superfici antiriflesso.

Una maggiore luminosità migliora sempre la leggibilità?

No. La leggibilità del display dipende anche dal rapporto di contrasto, dal controllo della riflessione e dal design dello stack ottico.

Cosa si intende per display industriale leggibile alla luce del sole?

Un display leggibile alla luce del sole fornisce tipicamente 1000 nits o una luminosità superiore combinata con l'incollaggio ottico e il vetro antiriflesso.

In che modo la luminosità influisce sulla durata del display?

Una maggiore luminosità aumenta il carico della retroilluminazione LED, che può accelerare il degrado della luminosità nel tempo.
