Componentes de pantallas industriales: cómo se fabrica una pantalla táctil OEM

Una pantalla industrial no es un único componente. Dependiendo del proveedor y del proyecto, el término “pantalla” puede referirse a un módulo LCD TFT, una pantalla táctil integrada, un monitor industrial completo o un panel PC.

Esta diferencia es importante. Normalmente, una pantalla LCD TFT no admite la conexión HDMI por sí sola. Es posible que un conjunto de pantalla integrada siga necesitando un controlador de vídeo, un circuito de alimentación, una estructura de montaje y una carcasa trasera. Un monitor industrial completo ya incluye esas piezas.

Esta guía describe el desmontaje de una pantalla táctil industrial típica, desde el cristal frontal hasta la cubierta trasera, y explica la función de cada componente y lo que los ingenieros de los fabricantes de equipos originales (OEM) deben comprobar antes de aprobar una muestra.

Respuesta rápida: ¿Qué hay dentro de una pantalla industrial?

Una pantalla táctil industrial completa puede incluir:

• Tapa de cristal
• Sensor táctil y controlador táctil
• Adhesivo óptico o espacio de aire
• Módulo LCD TFT
• Retroiluminación LED
• Estructura de soporte metálica
• Placa controladora de vídeo
• Circuitos de alimentación y retroiluminación
• Placa OSD
• Cables y conectores
• Junta y accesorios de montaje
• Carcasa trasera

No todos los proyectos necesitan todos los componentes. La estructura adecuada depende de lo que ya ofrezca el sistema anfitrión y de cómo se vaya a instalar la pantalla.

Define primero el nivel del producto

Antes de hablar del brillo, la función táctil o el montaje, comprueba exactamente qué es lo que se incluye en el suministro.

Nivel del producto	Lo que suele incluir	Lo que ofrece el fabricante de equipo original (OEM)
Módulo LCD TFT	Célula LCD, retroiluminación, electrónica del panel y marco metálico	Interfaz LCD compatible, control de alimentación, integración táctil y mecánica
Conjunto de pantalla táctil	Pantalla LCD TFT, sensor táctil y cristal protector, con unión óptica opcional	Controlador de pantalla, circuito de alimentación, sistema de montaje y carcasa
Monitor industrial	Pantalla LCD, pantalla táctil, placa controladora, entradas de vídeo, circuito de alimentación y estructura de montaje	Ordenador externo o controlador integrado
Panel PC	Pantalla, pantalla táctil, ordenador, almacenamiento, E/S y carcasa	Instalación de software de aplicación y equipos

Esta definición evita un problema habitual en el proceso de aprovisionamiento: el comprador espera recibir un monitor HDMI completo, mientras que el presupuesto solo incluye un conjunto de pantalla LCD y pantalla táctil.

Para consultar las especificaciones completas del monitor, visita nuestra Guía para la selección de monitores industriales.

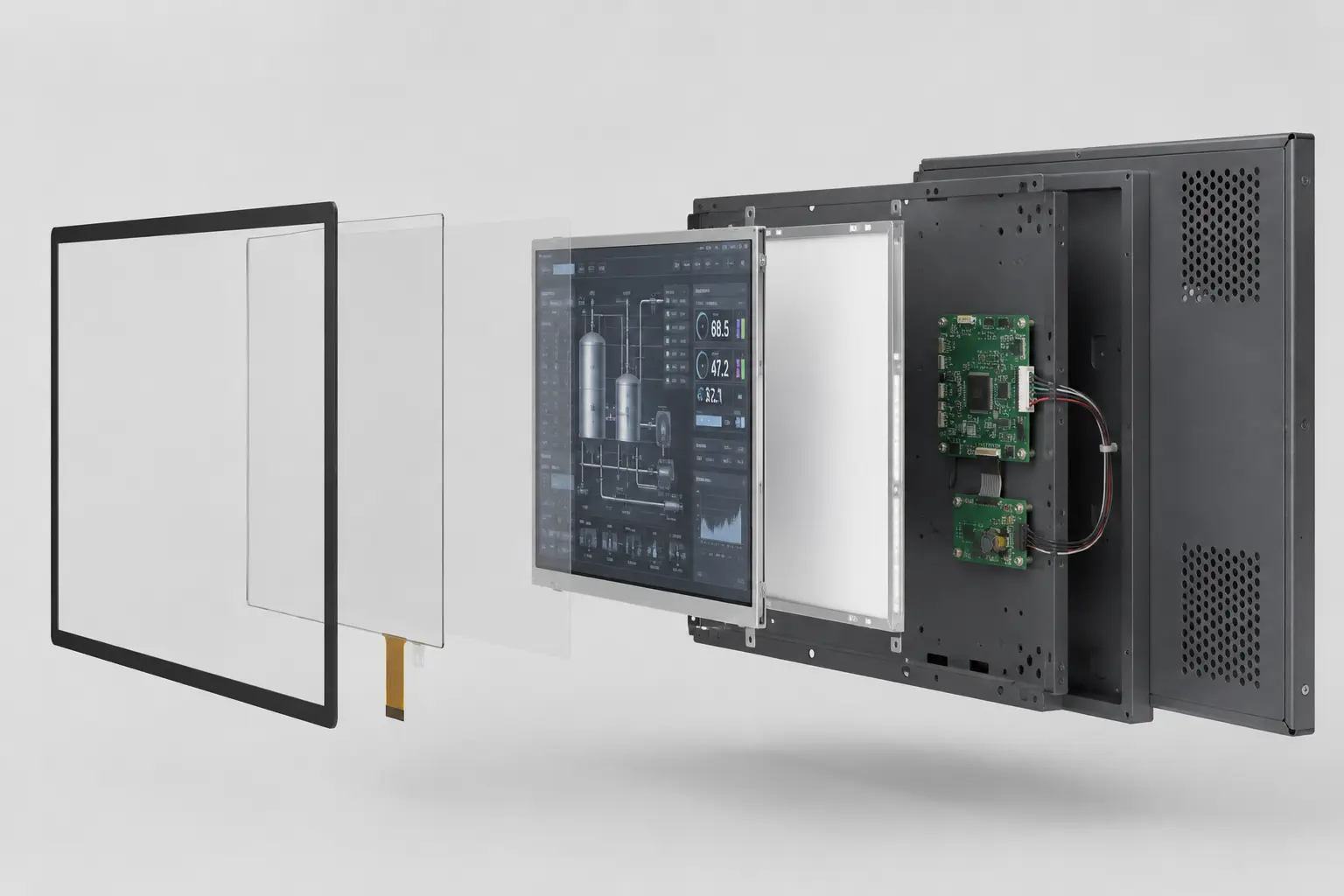

Estructura de una pantalla industrial: de delante hacia atrás

La siguiente configuración es la típica de una pantalla táctil industrial de tipo capacitivo proyectado. El diseño exacto varía en función de la tecnología táctil, el método de instalación y los requisitos ambientales.

1. Cristal de protección

El cristal protector es la superficie que da al usuario. Protege el sensor táctil y constituye la parte frontal visible del equipo.

El plano debe definir:

• Dimensiones totales
• Espesor del vidrio
• Forma del borde y radio de las esquinas
• Áreas de visualización e impresión
• Tratamiento de superficies
• Requisito de impacto
• Impresión de logotipos y botones

Los tratamientos AG, AR y AF resuelven diferentes problemas. El AG reduce el deslumbramiento, el AR reduce el reflejo en la superficie y el AF facilita la limpieza de huellas dactilares y grasa.

El grosor del cristal debe seleccionarse en función de los requisitos reales de resistencia al impacto y de tacto. Aumentar el grosor añade peso y puede reducir la sensibilidad del PCAP, especialmente cuando también es necesario utilizar guantes. Por lo tanto, el sensor táctil y el controlador deben someterse a pruebas con el cristal de producción final.

En la mayoría de los diseños PCAP, el sensor se lamina sobre el cristal protector para formar un único conjunto de pantalla táctil. Una pantalla táctil resistiva es diferente, ya que su capa superior flexible debe seguir siendo sensible a la presión; no debe colocarse simplemente detrás de un cristal protector rígido.

2. Sensor táctil y controlador

El sensor táctil detecta las acciones del usuario. El controlador táctil filtra la señal, calcula las coordenadas y se comunica con el ordenador central.

El controlador puede estar situado en el FPC táctil o en una pequeña placa de circuito impreso independiente. El USB es habitual en los monitores industriales completos, mientras que el I²C se utiliza a menudo cuando el panel táctil se conecta directamente a una placa base integrada.

Es necesario confirmar la posición y la dirección de salida del FPC antes de aprobar los planos del cristal protector y de la carcasa. Un FPC mal colocado puede interferir con los soportes, las placas controladoras o la pared de la carcasa.

También se debe comprobar el rendimiento del PCAP una vez instalada la pantalla en el equipo definitivo. El grosor del cristal protector, la conexión a tierra, las estructuras metálicas, el ruido eléctrico, los guantes y el agua pueden afectar al funcionamiento táctil.

Para elegir la tecnología táctil, consulta nuestro guía de pantallas táctiles industriales.

3. Capa de unión óptica o espacio de aire

La pantalla táctil y la pantalla LCD se pueden montar de dos formas principales.

En una estructura con espacio de aire, la pantalla táctil se fija por todo su perímetro con cinta adhesiva, espuma o un marco mecánico. Queda un pequeño espacio de aire entre la pantalla táctil y la pantalla LCD.

En una estructura con unión óptica, un adhesivo transparente rellena el área de visualización entre las dos superficies.

Estructura	Ventaja principal	Limitación principal
Entrehierro	Menor coste inicial y separación más sencilla durante la reparación	Mayor reflexión interna y una cavidad expuesta si el sellado es deficiente
Unión óptica	Menor reflexión interna y mayor acoplamiento mecánico	Mayor control del proceso y mayor dificultad para realizar correcciones

La unión óptica elimina la cavidad de aire entre las superficies unidas, pero no hace que el monitor en su conjunto sea automáticamente resistente al agua. La junta frontal, el bisel, las salidas de cables, los conectores y la carcasa trasera siguen determinando el nivel de protección final.

Encontrarás más información en nuestra Guía de unión óptica.

4. Pantalla LCD TFT y retroiluminación

La pantalla LCD TFT genera la imagen controlando la cantidad de luz de fondo que pasa a través de cada píxel.

Un módulo LCD TFT comercial suele incluir:

• Célula LCD TFT
• Polarizadores
• Electrónica del controlador
• Retroiluminación LED
• Estructura metálica
• Panel FPC y conector

La pantalla LCD determina la resolución nativa, la orientación de visualización, el contraste, el tiempo de respuesta y la interfaz del panel compatible. Dependiendo del panel, la interfaz interna puede ser LVDS, eDP, RGB o MIPI.

El brillo que figura en la ficha técnica de la pantalla LCD no siempre coincide con el brillo de la pantalla final. También se produce una pérdida de luz a través del sensor táctil, el cristal protector, el material de unión y el tratamiento superficial.

Normalmente, la retroiluminación está integrada en el módulo LCD TFT, aunque en un esquema de desmontaje se muestra por separado para explicar su funcionamiento. Un mayor brillo suele aumentar el consumo energético y la generación de calor, por lo que es necesario comprobar en el conjunto final la temperatura, la uniformidad, el comportamiento de atenuación y la pérdida de brillo a largo plazo.

La legibilidad en exteriores también depende del reflejo, la adhesión y el tratamiento de la superficie. Un valor de nit más alto, por sí solo, no garantiza que una pantalla sea legible en exteriores.

Echa un vistazo a nuestro Guía sobre la retroiluminación de las pantallas LCD industriales para la selección y las pruebas específicas de la retroiluminación.

5. Estructura de soporte metálica

El bastidor metálico o la placa de soporte trasera conecta el conjunto de la pantalla al equipo final.

Su objetivo es:

• Sujeta la pantalla sin girarla
• Mantén la fuerza de montaje alejada de la zona activa de la pantalla LCD.
• Mantener la alineación entre la pantalla táctil y la pantalla LCD
• Proporciona puntos de fijación estables
• Fija bien las placas controladoras y los cables
• Favorece la conexión a tierra y la disipación del calor
• Permitir el montaje y el mantenimiento

La pantalla LCD no debe utilizarse como soporte estructural. Una presión desigual ejercida por un soporte, un tornillo, una junta o una carcasa deformada puede provocar puntos brillantes, zonas oscuras, fugas de luz, irregularidades o daños permanentes en el panel.

El acero estampado se utiliza habitualmente en aplicaciones en las que el coste y la rigidez son factores importantes. El aluminio ofrece una buena disipación del calor y resistencia a la corrosión, pero puede aumentar el coste del material o del mecanizado.

Es necesario comprobar la planitud de la placa de soporte tras el conformado, el mecanizado y el tratamiento superficial. Una placa que se deforme tras su fijación puede transmitir tensiones a la pantalla LCD o a la pantalla táctil adherida.

6. Placas controladoras y cables

Un monitor industrial completo suele incluir varias funciones electrónicas.

Componente	Función	Lo que debe coincidir
Placa controladora de vídeo	Convierte señales HDMI, DP, DVI o VGA en señales LCD	Resolución, sincronización, tensión del panel y configuración LVDS/eDP
Controlador de retroiluminación	Suministra corriente controlada a la retroiluminación LED	Tensión, corriente, regulación de intensidad y secuencia de encendido de los LED
Circuito de potencia	Convierte y protege la potencia de entrada	Requisitos de tensión de entrada, carga y protección
Placa OSD	Permite ajustar el brillo, el contraste, la fuente y los menús	Ubicación de los botones, longitud del cable y acceso para el mantenimiento
Controlador táctil	Procesa señales táctiles	Diseño del sensor, cristal protector, firmware e interfaz con el dispositivo principal

Un controlador que admita la resolución correcta no es automáticamente compatible con todas las pantallas LCD que utilicen esa resolución. Los tiempos del panel, la tensión, la asignación LVDS, el firmware y el control de la retroiluminación también deben coincidir.

La longitud del cable y la dirección de salida son importantes desde el punto de vista mecánico. Los conectores deben seguir siendo accesibles tras la instalación, y los FPC no deben doblarse más allá de su radio de curvatura especificado.

Para conocer las entradas de vídeo estándar, consulta nuestra guía sobre HDMI, DisplayPort y USB-C para pantallas industriales.

7. Junta y carcasa trasera

La junta delantera sella el contacto entre el cristal protector o el bisel y el panel del cliente. Debe estar en contacto con una superficie estable sin ejercer una presión concentrada sobre la pantalla LCD.

Una compresión insuficiente puede dejar huecos. Una compresión excesiva o desigual puede deformar el cristal protector, el marco o el conjunto de la pantalla LCD.

La carcasa trasera es la cubierta metálica exterior situada detrás de las placas controladoras y la placa de soporte. Protege las placas, los conectores y los cables internos, y también puede servir como blindaje y para disipar el calor.

Las aberturas de ventilación pueden mejorar la refrigeración, pero también implican que la parte trasera no esté sellada. Por lo tanto, la clasificación IP65 en la parte frontal no significa que todo el monitor cumpla la norma IP65. Normalmente se refiere a la interfaz frontal tras su correcta instalación en el panel del cliente.

Riesgos habituales de la integración

Componente	Qué hay que confirmar	Problema habitual
Tapa de cristal	Dimensiones, grosor e impresión	Interferencias de la carcasa o sensibilidad táctil inadecuada
Sensor táctil	Posición de la FPC, controlador y firmware	Toques erróneos, zonas muertas o mala respuesta del guante
Estructura de enlace	Superficie y material de unión	Burbujas, delaminación o contaminación interna
LCD TFT	Interfaz, brillo y temperatura	Incompatibilidad del servidor o visibilidad insuficiente
Estructura metálica	Planitud y puntos de fijación	Desalineación de la pantalla LCD o del conjunto
Placa controladora	Configuración del panel y comportamiento de la potencia	No hay imagen, los colores son incorrectos o el arranque es inestable
Cables	Longitud, dirección y espacio libre	Tensión en el conector o acceso al servicio bloqueado
Junta	Posición y compresión	Fugas o presión irregular

Aspectos mecánicos que hay que comprobar antes de tomar muestras

Es posible que una pantalla funcione correctamente en un banco de pruebas, pero que surjan problemas tras su instalación. El armario definitivo puede generar presión, calor, interferencias eléctricas y restricciones en el cableado que no estaban presentes durante las pruebas iniciales.

Área de visualización y alineación

La abertura del equipo no debe cubrir el área activa de la pantalla LCD. Hay que tener en cuenta las tolerancias de la pantalla LCD, la pantalla táctil, la impresión y el montaje, en lugar de diseñar la abertura ajustándola exactamente al área de visualización nominal.

Puntos de fijación y elementos de sujeción

Comprueba la posición del orificio, el diámetro, la orientación del soporte, la longitud del tornillo, la profundidad de montaje y el acceso de las herramientas. Un tornillo demasiado largo podría entrar en contacto con la pantalla LCD, la retroiluminación o la placa controladora.

Los puntos de fijación deben soportar la estructura metálica sin torcerla ni ejercer presión sobre la pantalla LCD.

Espacio libre para cables y conectores

Deja espacio suficiente para introducir, doblar y retirar los cables. Es posible que un conector encaje en el modelo CAD, pero que, aun así, resulte imposible desconectarlo una vez instalado el monitor.

Los bordes metálicos afilados no deben entrar en contacto con los FPC ni con los cables. En los equipos que vibran, los cables deben fijarse de manera que el movimiento no ejerza tracción directamente sobre los conectores.

Acceso a los servicios

Hay que tener en cuenta qué componentes pueden necesitar ser sustituidos a lo largo de la vida útil del producto. Un diseño que obligue a retirar todo el panel frontal para sustituir un cable o una placa controladora aumenta el tiempo de reparación in situ y el riesgo de que se produzcan daños.

La conexión a tierra, el calor y el sellado actúan conjuntamente

La conexión a tierra, la gestión térmica y el sellado no deben diseñarse por separado.

Un chasis metálico puede disipar el calor y servir de vía de blindaje, pero solo cuando los puntos de conexión a tierra se definen de forma deliberada. La pintura, el anodizado y los contactos mecánicos sueltos pueden interrumpir una conexión eléctrica supuesta.

El comportamiento táctil de un PCAP puede variar una vez instalada la pantalla en un armario metálico conectado a tierra. Por lo tanto, las pruebas táctiles deben repetirse en el equipo definitivo, en lugar de aprobarse únicamente en un banco de trabajo al aire libre.

El sellado de la carcasa también reduce el flujo de aire. Las pantallas LCD de alto brillo y las placas controladoras necesitan una vía térmica definida hacia la estructura metálica o la carcasa del equipo. En el caso de los productos para exteriores, las pruebas térmicas deben tener en cuenta la temperatura ambiente prevista y el calentamiento solar.

Lista de comprobación del fabricante de equipos originales (OEM) antes de aprobar una muestra

Mostrar

• Tamaño, resolución y área de visualización
• Brillo de la pantalla final
• Interfaz LCD y ciclo de vida
• Temperatura de funcionamiento y almacenamiento

Táctil y cristal

• Tecnología táctil
• Requisitos relativos al uso de guantes, lápices ópticos y pantalla táctil en condiciones de humedad
• Dibujo y tratamiento superficial del cristal de cubierta
• Espacio de aire o unión óptica

Eléctrico

• Salida de vídeo del servidor
• Interfaz táctil
• Tensión de entrada
• Requisitos de encendido y regulación de la intensidad luminosa

Mecánica

• Método de montaje y abertura en el armario
• Profundidad de instalación disponible
• Dirección de salida del cable
• Junta y superficie de sellado

La muestra debe someterse a ensayo dentro del propio equipo, utilizando los cables, la fuente de alimentación, la conexión a tierra, la junta y el software que se utilizarán en la producción.

PREGUNTAS FRECUENTES

¿Todas las pantallas industriales incluyen una placa controladora?

No. Un módulo LCD TFT suele admitir una interfaz interna de panel, como LVDS o eDP. Un monitor industrial completo incorpora el controlador necesario para HDMI, DisplayPort, DVI o VGA.

¿La retroiluminación es independiente de la pantalla LCD TFT?

Desde el punto de vista funcional, sí. En la práctica, los módulos TFT LCD comerciales suelen suministrarse con la retroiluminación LED ya integrada.

¿Se puede instalar un cristal protector más grueso sin modificar el sistema táctil?

A veces, pero el sensor PCAP y el firmware deben ser compatibles con el grosor final del cristal. Los guantes, el agua, la conexión a tierra y el ruido eléctrico pueden requerir un ajuste adicional.

¿Es necesario el pegado óptico en todas las pantallas industriales?

No. La construcción con espacio de aire sigue siendo adecuada para muchas aplicaciones en interiores controlados. La unión resulta más útil cuando la reflexión, la contaminación interna o la estabilidad mecánica son un problema.

¿Puede la pantalla LCD soportar la presión ejercida por el cristal frontal o la junta?

No. La pantalla LCD no debe considerarse un soporte estructural. Las cargas derivadas del montaje y el sellado deben transmitirse a través del cristal protector, el bisel y el marco metálico, sin que la fuerza se concentre en el área activa de la pantalla LCD.

Recomendación final

Empieza por determinar si el proyecto requiere un módulo LCD TFT, un conjunto de pantalla táctil, un monitor industrial o un PC de panel. A continuación, revisa la estructura completa, desde el cristal frontal hasta la carcasa trasera.

La mejor estructura no es aquella que tiene más componentes, sino la que se adapta al sistema anfitrión, al armario, al entorno operativo y al plan de mantenimiento sin someter a la pantalla a una carga innecesaria.
