Monitores industriais legíveis à luz solar
Legibilidade do ecrã de engenharia para ambientes exteriores e com muita luz ambiente
Em ambientes exteriores ou com muita luz ambiente, monitores industriais convencionais pode tornar-se difícil de utilizar devido a reflexos, imagens desbotadas e contraste instável.
Em aplicações industriais, legível à luz solar não é um rótulo de marketing. É um resultado de engenharia verificável: o ecrã permanece legível e operável sob forte luz ambiente, com reflexos controlados e contraste mantido utilizável.
Esta página explica como se definem os monitores industriais legíveis à luz solar, como são projectados e que compromissos e etapas de validação devem ser consideradas na conceção de sistemas de visualização exterior para funcionamento a longo prazo.
A legibilidade em exteriores é determinada pelo contraste + controlo do reflexo + estabilidade térmica - e não apenas pela luminosidade.
Quando é que é necessário um monitor legível à luz do sol?
Uma solução legível à luz solar deve ser avaliada quando se verificar qualquer uma das seguintes condições:
Luz solar direta / forte reflexão
O visor está exposto à luz solar direta ou a uma forte luz reflectida.
Instalação exterior / semi-exterior
O equipamento funciona ao ar livre ou em ambientes semi-exteriores.
Sem sombras / ângulos de visão não controlados
A conceção do invólucro não permite o sombreamento ou o controlo dos ângulos de visão.
Sistemas montados em veículos / de estrutura aberta
Os ecrãs são utilizados em equipamentos móveis, montados em veículos ou em estruturas abertas.
A visibilidade é fundamental a nível operacional
A legibilidade é necessária para um funcionamento seguro ou para decisões fiáveis do utilizador.
Terminais exteriores e painéis HMI
Comum em veículos de transporte, marítimos, HMI exteriores e industriais.
A conceção legível à luz do sol é um requisito a nível do sistema: a luminosidade, a ótica, as condições do invólucro e o perfil de funcionamento devem ser avaliados em conjunto.
O que significa “legível à luz solar” em aplicações industriais
Num contexto industrial, a legibilidade à luz solar não se refere apenas à luminosidade. Descreve um sistema de ecrã que mantém contraste e legibilidade utilizáveis em condições de luz ambiente intensa.
Não existe uma norma única para todo o sector que defina “legível à luz solar” em todas as aplicações - os requisitos devem ser especificados com base nas condições reais de funcionamento.
- Luminância do ecrã (brilho) - aumenta a produção de luz disponível
- Controlo dos reflexos e do encandeamento - reduz o encandeamento e os reflexos
- Contraste eficaz sob a luz do sol - o verdadeiro fator de legibilidade no exterior
- Impacto térmico e estabilidade a longo prazo - o brilho deve manter-se estável ao longo do tempo
Um ecrã de “alto brilho” pode continuar a ser ilegível em exteriores se os reflexos, as perdas ópticas e as limitações térmicas não forem devidamente tidos em conta.
Objetivo de engenharia: manter a legibilidade sob luz ambiente real com reflexos controlados e contraste estável.
Abordagens de engenharia para ecrãs legíveis à luz solar
A legibilidade em exteriores é conseguida através da combinação de brilho, controlo ótico e estabilidade a longo prazo - tratados como um sistema e não como parâmetros isolados.
Conceção de alto brilho e vantagens e desvantagens
Os sistemas legíveis à luz solar enquadram-se frequentemente na categoria ~1000-1500 nits dependendo da aplicação, pilha ótica e dos limites térmicos. O brilho só é útil quando o sistema o consegue suportar sem sobreaquecimento ou degradação prematura.
Principais soluções de compromisso a planear:
- Consumo de energia e margem de alimentação
- Geração de calor e limites térmicos do armário
- Estabilidade em funcionamento contínuo (comportamento de desclassificação)
Apenas como referência: a luminância alvo deve ser definida pela luz ambiente, pela eficiência ótica e pela envolvente térmica - e não por um único número.
Ligação ótica e controlo da reflexão
A colagem ótica reduz os reflexos internos ao eliminar as folgas de ar entre o painel e o vidro de cobertura. Combinada com tratamentos de superfície, melhora a perceção do contraste - o principal fator de legibilidade à luz do sol.
As opções ópticas comuns incluem:
- AR (antirreflexo)reduz o reflexo e melhora a nitidez
- AG (antirreflexo): difunde os reflexos mas pode reduzir ligeiramente a nitidez
- Ligação: melhora o contraste e a robustez, reduz o “wash-out”
Orientação de engenharia: em condições de luz solar intensa, o controlo dos reflexos proporciona muitas vezes um maior ganho de legibilidade do que a adição de um aumento de brilho.
Considerações sobre polarização e óculos de sol
Os operadores de exteriores usam frequentemente óculos de sol polarizados. Dependendo da orientação da polarização e do ângulo de visão, o ecrã pode parecer significativamente mais escuro ou parcialmente invisível.
Orientação para engenheiros: se a sua aplicação incluir a utilização de EPIs/óculos de sol, avalie o comportamento da polarização durante a validação do protótipo em vez de o fazer após a utilização de ferramentas.
Legibilidade à luz do sol e integração tátil no exterior
Muitos projectos de exterior falham não porque o ecrã não seja legível, mas porque o ecrã é legível enquanto a interface tátil se torna pouco fiável.
- Aumento do brilho do vidro do ecrã tátil
- Falsos toques causados por água ou humidade
- Utilização limitada com luvas
- Perda de contraste devido a tratamentos de superfície e escolhas de pilhas ópticas

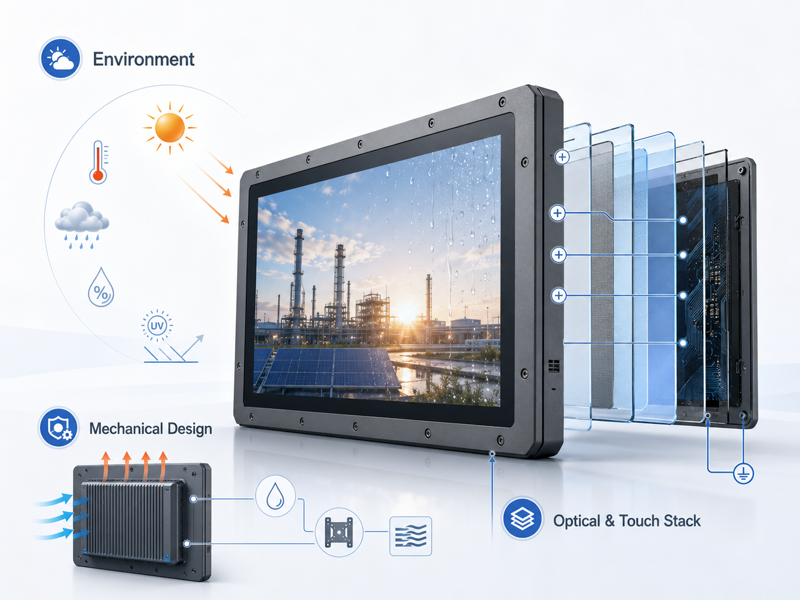

Para sistemas exteriores, o ecrã + tátil + vidro de cobertura deve ser definido como um sistema ótico/mecânico único, e não como componentes independentes.
Tratar o ecrã + tato + vidro de cobertura como um sistema ótico/mecânico.
Lista de verificação de especificações para avaliação técnica
Para definir uma solução viável e legível à luz solar, clarifique os parâmetros abaixo durante a fase de projeto. Desta forma, evitam-se ciclos de reformulação mais tarde.
- Contexto de aplicação: tipo de equipamento, modo de interação com o utilizador e ambiente de funcionamento
- Exposição solar: luz solar direta / fontes de luz reflectida / disponibilidade de sombreamento
- Perfil de funcionamento: horas contínuas por dia, condições de temperatura máxima
- Objetivo de legibilidade: distância de visualização, contraste da IU, tamanho do tipo de letra, informações críticas
- Condições de contacto: luvas, chuva/água, necessidades anti-falso-toque
- Restrições mecânicas: requisitos de recorte, montagem e vedação
- Integração do sistema: interface (HDMI/LVDS/eDP), alimentação, método de controlo da luminosidade
- Expectativas do ciclo de vida: tempo de vida do produto alvo e perfil de utilização no terreno
Se partilhar estes dados, podemos recomendar uma abordagem ótica + térmica alinhada com as condições reais de funcionamento (e não apenas um número de brilho).
Defina antecipadamente as condições de compartimento, térmicas e de visualização para reduzir o risco e os ciclos de iteração.
Considerações sobre a verificação e a validação
Estas avaliações ajudam a converter “legível à luz do sol” de uma descrição num requisito mensurável e passível de revisão.
Avaliação da legibilidade à luz solar
Avaliar a legibilidade sob luz solar real ou simulada em ângulos e distâncias de visualização típicos.
Estabilidade do brilho + observação térmica
Observar o comportamento do aumento da temperatura e do brilho durante o funcionamento contínuo (incluindo qualquer comportamento de redução).
Avaliação do reflexo e do encandeamento
Validar com o vidro de cobertura final e as escolhas de tratamento de superfície; os reflexos mudam frequentemente após a integração.
Verificações de óculos de sol polarizados
Se forem utilizados EPI/óculos de sol, avaliar a visibilidade em todos os ângulos para evitar escurecimentos inesperados.
Teste de chuva / humidade / luvas
Validar a fiabilidade do toque nas condições reais (água, luvas, contaminantes) esperadas no terreno.
Próxima etapa
Se o seu projeto envolver interação tátil no exterior, defina os requisitos ao nível do sistema (ecrã + tátil + vidro de cobertura + caixa). Utilize a nossa página Monitor de toque exterior para obter opções ao nível do sistema e orientações de avaliação.
