全天候系统工业显示器的热管理

导言

在工业设备中，显示器故障很少是突然发生的。大多数故障都是由于以下原因逐渐形成的 运行过程中累积的长期热应力.

工业显示器通常安装在连续运行、安装在密封机箱中或暴露在较高环境温度下的设备中。在这些环境中, 工业显示器的热管理 成为影响系统可靠性和运行寿命的主要因素。.

与消费类电子产品不同，工业显示系统需要运行多年，维护工作十分有限。它们通常集成在以下设备中

• 控制柜
• 户外信息亭
• 电动汽车充电站
• 工厂自动化设备
• 智能基础设施终端

在这些部署中，气流通常受到限制，环境条件的可预测性较低。.

由于这些限制，内部温升是不可避免的。工程设计面临的挑战不是完全消除热量，而是确保 在整个设备生命周期内，热量的产生、分布和耗散始终可控且可预测.

热应力很少会立即导致故障。相反，温度升高会同时加速多种老化机制，包括

• LED 背光衰减
• 电力电路中的电容器磨损
• 电子元件漂移
• 热循环引起的机械疲劳

对于集成了以下功能的原始设备制造商工程师 工业触摸屏、工业显示器或平板电脑显示器, 因此，了解显示子系统的热行为对于实现系统的长期可靠性至关重要。.

什么是工业显示器的热管理？

工业显示器的热管理 是指用于控制内部温度和防止显示器组件局部过热的工程策略。.

这些战略跨越多个系统层面：

• 元件级发热
• 机械散热结构
• 机箱级散热
• 环境热暴露

目标是保持关键子系统的稳定运行温度，包括

• LED 背光组件
• 功率调节电路
• 定时控制器和显示接口集成电路
• 触摸感应电子装置

虽然显示屏只是大型电子系统的一个组成部分，但它往往会成为以下因素之一 最热敏元件. .这是因为光学元件、电力电子器件和信号处理电路都集成在一个相对紧凑的模块中。.

设计良好的热系统可使内部产生的热量通过确定的传导路径移动，并通过外壳或周围结构散失。如果没有这些热通道，热量就会在显示模块内部积聚，加速元件老化。.

工业显示器内部的主要热源

要了解热行为，首先要确定显示子系统内产生热量的位置。.

LED 背光系统

在大多数工业显示器中 LED 背光组件 是产生热量的主要来源。.

显示屏亮度与 LED 驱动电流直接相关。更高的亮度需要更高的电流，这就提高了 LED 结温.

结温升高会加速多种降解机制：

• 亮度衰减
• 色移
• 减少 L70 的使用寿命

即使 LED 结温适度升高，也会显著缩短背光寿命。因此，在户外应用中使用的高亮度显示器必须小心管理热量，因为它们在以下两种条件下工作 驱动电流大，环境温度高.

功率调节和转换电路

工业显示器通常包括多个功率调节级，例如

• LED 驱动器
• 直流-直流转换器
• 电压调节器

这些电路持续工作，并在电源板上产生局部热量。.

长期暴露在高温下会加速附近部件的老化，尤其是 电解电容器. .电容器的使用寿命与温度密切相关，该区域的热应力最终会导致电压不稳定，或在系统生命周期的后期降低供电可靠性。.

控制电子元件和接口元件

定时控制器 (TCON)、显示接口 IC 和信号处理元件也会产生热负荷。.

虽然这些组件产生的热量比背光系统少，但它们会产生 局部热点 在 PCB 紧凑区域内。.

如果没有有效的热量传播，这些热点可能会导致：

• 焊点疲劳
• 半导体参数漂移
• 对热循环更敏感

在紧密集成的显示模块中，这些局部热区往往会影响电子设备的长期可靠性。.

温度如何加速显示器老化

温度会影响工业显示系统的多个可靠性机制。.

背光衰减

LED 背光的使用寿命与温度密切相关。.

较高的工作温度会增加 LED 结的应力，加速光通量衰减。因此，即使在额定规格内工作，显示器的亮度下降速度也可能比预期的要快。.

显示屏用于 阳光下可读或户外应用 对这种影响特别敏感。.

电子元件老化

显示器组件内的电子元件在高温下也会加速老化。.

电解电容器会随着时间的推移逐渐失去电解质，从而降低电容值并增加等效串联电阻 (ESR)。在长期热应力作用下，半导体特性也会发生漂移，从而影响电压调节或信号完整性。.

通常引用的一条工程规则表明 工作温度每升高 10 °C，许多电子元件的使用寿命大约缩短一半. .虽然经过简化，但这说明了持续的热应力会缩短系统的使用寿命。.

热循环产生的机械疲劳

在日常运行过程中，工业显示器经常会经历反复的加热和冷却循环。.

这些循环会造成机械膨胀和收缩：

• 焊点
• 印刷电路板基板
• 连接器接口

在长期部署过程中，热循环会导致疲劳故障，尤其是在环境温度波动较大的环境中。.

触摸系统的稳定性

在触摸式系统中，温度也会影响传感电子元件的稳定性。.

投射电容式触摸控制器依赖于传感器网格上的精确信号测量。热漂移会影响校准稳定性，导致触摸灵敏度或精度逐渐发生变化。.

对于严重依赖操作员交互的设备来说，在整个温度范围内保持稳定的触摸性能是一项重要的设计要求。.

工业显示器的散热设计策略

有效的热管理需要对显示模块和系统外壳进行协调设计。.

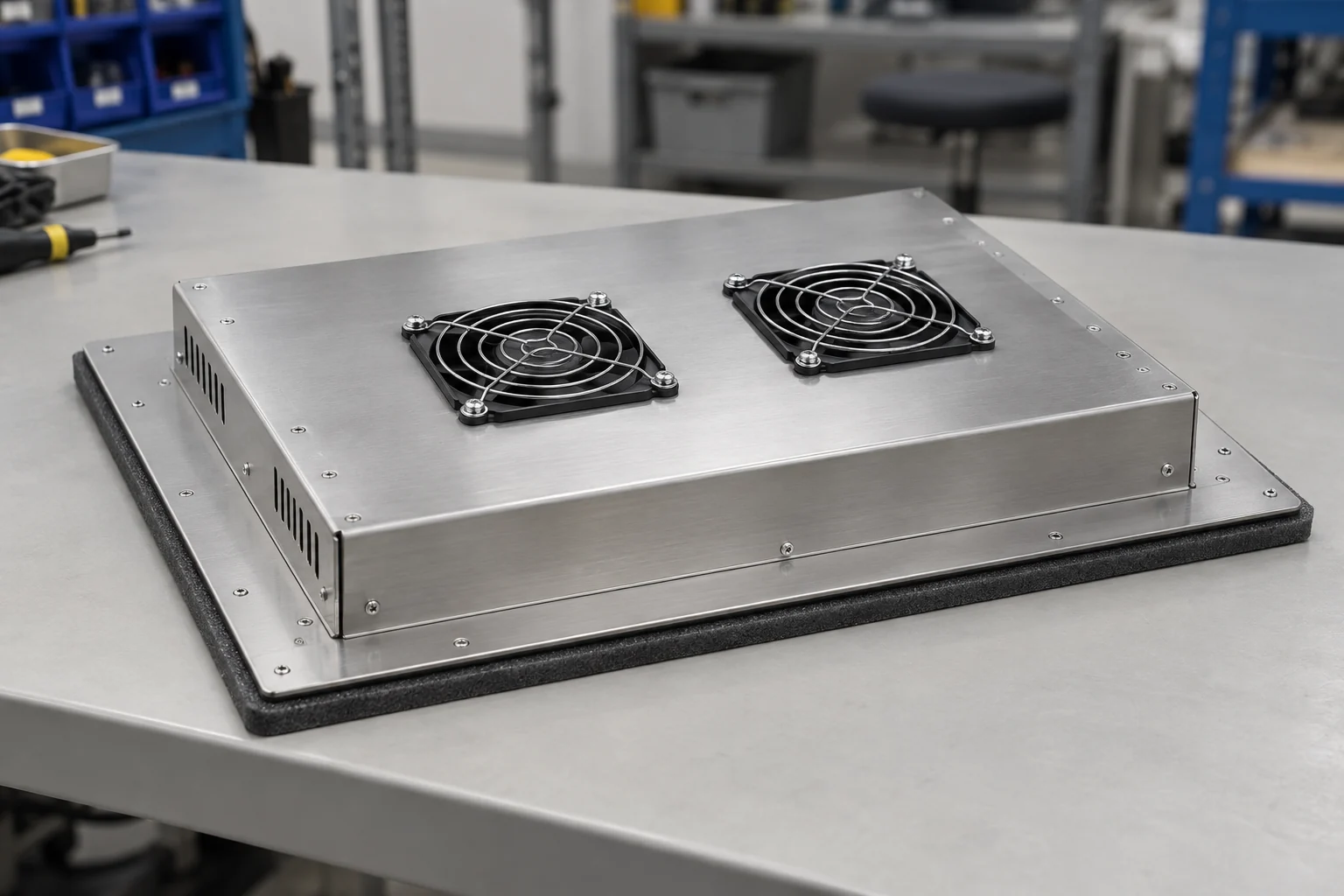

散热结构

许多工业显示器都包含 金属后壳或内部散热板. .这些结构能将热量分散到更大的表面区域，减少局部热点。.

铝质后盖因其兼顾两者而被广泛使用：

• 导热性
• 结构刚度
• 重量效率

热界面材料

热界面材料 (TIM) 可改善显示器组件与系统机箱之间的热传导。.

散热垫或化合物可填补微小的空气间隙，否则会降低传导效率。正确选择接口材料可确保热量从显示模块有效地进入外壳结构。.

机箱级散热

在许多工业产品中，外壳本身就是热系统的一部分。.

金属机箱可作为被动散热器，将热量散布到机箱表面，并通过自然对流将热量散发出去。.

这种方法的有效性取决于

• 外壳材料
• 表面积
• 周围气流条件

亮度降级

对于高亮度显示器，有时可以通过以下方法提高热余量 亮度降额.

背光工作亮度低于最大亮度时，LED 电流会减少，结温也会降低。在许多应用中，这种权衡可显著延长背光寿命，同时保持可读性。.

增加热风险的环境条件

热性能必须始终在实际部署环境中进行评估。.

密封机柜

由于气流有限，安装在密封机柜或信息亭中的显示器可能会出现热量积聚。.

如果没有通风或明确的传导路径，内部温度可能会大大高于环境温度。.

室外安装

户外设备暴露于 太阳辐射, 这可能会使外壳温度远高于周围空气温度。.

这种太阳能负荷会与内部产生的热量相结合，为显示系统带来具有挑战性的热条件。.

无风扇架构

无风扇系统消除了活动部件，降低了维护要求。然而，它们完全依赖于 被动散热.

在这些设计中，通过结构部件进行热传导成为热控制的主要机制。.

典型应用

热管理在许多依赖于显示接口的工业系统中发挥着重要作用。.

典型应用包括

电动汽车充电站
室外充电设备连续运行，经常要经历密封外壳条件和太阳能加热。.

工业自动化设备
工厂人机界面和操作面板必须在环境温度升高和长时间运行的情况下保持性能稳定。.

公共信息亭和服务终端
信息亭经常将高亮度显示器与限制空气流通的密封前面板结合在一起。.

智能基础设施设备
交通终点站、停车场系统和出入口控制设备需要长期的可靠性和最少的维护工作。.

这些系统通常集成了 工业触摸屏, 工业监视器, 或 嵌入式平板电脑, 在这种情况下，显示热性能会直接影响整个系统的可靠性。.

热管理变得至关重要

在具有以下特点的系统中，热管理变得尤为重要：

• 全天候连续运行
• 高亮度要求
• 密封外壳
• 户外部署
• 无风扇架构
• 预期使用寿命长

在这些环境中，热余量直接影响生命周期成本、维护间隔和长期现场可靠性。.

结论

热性能是决定工业显示器使用寿命的最重要因素之一。.

在显示器组件内，热量主要由以下因素产生：

• LED 背光系统
• 功率调节电路
• 控制电子设备

随着时间的推移，温度升高会加速元件老化，降低亮度稳定性，增加电子漂移或机械疲劳的可能性。.

由于许多工业系统都是在气流有限的情况下连续运行，因此热设计必须同时考虑以下两个方面 显示级别和系统外壳级别.

有效的热管理结合了散热结构、传导路径、外壳集成和适当的运行余量。.

归根结底，工业显示器的使用寿命并不完全取决于组件规格，而是取决于如何有效地 在实际部署条件下控制温度.
