Industriële touchscreenmonitor voor automatisering: functie, vereisten en selectie

Een industriële touchscreenmonitor biedt operators een directe manier om een geautomatiseerde machine te bekijken en ermee te communiceren. Het scherm geeft de interface weer die door een industriële pc of een ingebouwde besturing wordt gegenereerd, en stuurt aanraakinvoer terug naar dat hostsysteem. Operators gebruiken het om recepten te selecteren, toegestane instellingen aan te passen, alarmen te bevestigen, de productiestatus te controleren en onderhoud te ondersteunen.

Daarom is een industriële touchscreenmonitor voor automatisering moet worden beschouwd als onderdeel van de computer en niet als een bureauaccessoire.

Waarom is een touchscreen nodig voor industriële automatisering?

Automatisering vermindert het handmatige werk, maar neemt de menselijke beslissingsbevoegdheid niet weg. Er moet nog steeds iemand zijn die een productierun start, alarmen controleert, een productformaat wijzigt, een inspectieresultaat bevestigt of de onderhoudsmodus activeert.

Een touchscreen brengt deze functies samen in één visuele interface. Op hetzelfde scherm kunnen tijdens normaal bedrijf productiegegevens worden weergegeven, tijdens een alarm foutdetails en tijdens onderhoud service-informatie. Dit zorgt voor een overzichtelijker bedieningspaneel en stelt de machinebouwer in staat om een groot deel van de interface via software bij te werken. Noodstops, veiligheidsvergrendelingen en andere veiligheidsfuncties mogen echter niet afhankelijk zijn van een gewoon touchscreen; hiervoor is een besturingsontwerp vereist dat aan de juiste veiligheidseisen voldoet.

Welke rol speelt het aanraakscherm in het besturingssysteem?

Een aanraakscherm is zowel een beeldscherm als een invoerapparaat. Het voert doorgaans niet zelf de HMI-toepassing uit en bestuurt de machine ook niet zelfstandig.

In een gangbare architectuur stuurt de PLC de machine aan, terwijl een industriële pc de visualisatiesoftware draait. De host stuurt videobeelden via HDMI, DisplayPort, DVI of VGA, en de monitor stuurt de aanraakcoördinaten terug via USB of, in sommige oudere systemen, via RS232.

Door deze scheiding blijft de computer binnenin de behuizing beschermd, terwijl het scherm zo is geplaatst dat de gebruiker er goed zicht op heeft. Hierdoor kan de monitor mogelijk ook worden vervangen zonder dat de besturingscomputer hoeft te worden vervangen of het programma opnieuw hoeft te worden geschreven, mits de afmetingen, resolutie en interfaces compatibel blijven.

De termen worden vaak door elkaar gebruikt, maar de producten zijn niet hetzelfde:

Apparaat	Wat zit erin?	Beste pasvorm
Aanraakscherm	Beeldscherm, aanraaksensor, beeldschermcontroller en interfaces	De software draait al op een aparte IPC of controller
Paneel PC	Beeldscherm, touchscreen en complete computer	De computer en het beeldscherm moeten in één apparaat zijn geïntegreerd
Speciale HMI	Hardware- en leveranciersspecifieke HMI-runtime	Er wordt gebruikgemaakt van een vastomlijnd PLC-ecosysteem en een HMI-project

Als het project lokale verwerking, opslag, een besturingssysteem of software vereist die direct achter het scherm is geïnstalleerd, dan is een industriële paneel-PC is meestal het geschiktere uitgangspunt.

Wat zijn de voordelen van een touchscreen in het dagelijks gebruik?

Instelling en omschakeling: Instellingen, recepten en instructies kunnen op één scherm worden weergegeven. Bedieners hoeven niet langer heen en weer te schakelen tussen een beeldscherm, toetsenbord en een apart bedieningspaneel – wat handig is bij apparatuur waarbij vaak van product wordt gewisseld.

Reactie op een alarm: Een lampje geeft aan dat er iets mis is; een HMI-scherm kan laten zien waar de storing zich heeft voorgedaan, wat de oorzaak was en wat er moet worden gecontroleerd. De monitor stelt geen diagnose van de machine, maar maakt de diagnose-informatie van de besturing bruikbaar.

Paneelruimte en consistentie: Status, navigatie en toegestane invoer kunnen op één plek worden weergegeven, terwijl fysieke bedieningselementen behouden blijven voor veiligheidsdoeleinden of veelgebruikte handmatige functies. Een standaard schermindeling kan ook worden hergebruikt op vergelijkbare machines en worden aangepast aan wijzigingen in taal, workflow of machtigingen.

Wat is er anders aan een omgeving voor fabrieksautomatisering?

De uitdaging is om het scherm leesbaar te houden en de aanraakinvoer stabiel te laten verlopen nadat het in de voltooide machine is ingebouwd.

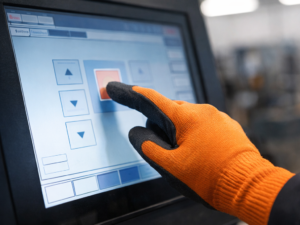

Handschoenen, olie en vocht: De dikte van de handschoen, water, aarding en de dikte van het afdekglas hebben allemaal invloed op de prestaties van PCAP. Resistieve aanraakschermen blijven praktisch voor drukgevoelige invoer, bij het dragen van dikke handschoenen of bij gebruik van een stylus. Test met de daadwerkelijke invoer door de gebruiker in plaats van alleen op basis van een specificatieblad te kiezen.

Motoren en elektrische ruis: Omvormers, relais, schakelvoedingen en slechte aarding kunnen leiden tot gemiste invoer of spookaanrakingen. De kabelgeleiding, afscherming, stroomkwaliteit, aarding en afstemming van de aanraakcontroller moeten in de voltooide machine worden beoordeeld.

Hitte en lange bedrijfsuren: De temperatuur in de behuizing kan aanzienlijk hoger zijn dan de kamertemperatuur. De levensduur van de achtergrondverlichting, de specificaties van de componenten, de ventilatie en de warmteafgifte van nabijgelegen apparaten zijn van belang bij apparatuur die in lange diensten of 24 uur per dag, 7 dagen per week in bedrijf is.

Trillingen en onderhoud: Controleer of de bevestiging stevig is, of er voldoende ruimte is rond de connector, of de kabel niet te scherp is gebogen, of er trekontlasting is aangebracht en of er voldoende ruimte is om het apparaat te verwijderen. Het feit dat de schermgrootte overeenkomt, betekent op zich nog niet dat het apparaat mechanisch past.

Lange levensduur van de apparatuur: Een wijziging aan het LCD-scherm, de aanraakcontroller of de displaykaart kan gevolgen hebben voor de montage, de firmware en de aanraakfunctionaliteit. Gecontroleerde revisies en een gevalideerd vervangingsplan kunnen waardevoller zijn dan de laagste aankoopprijs.

Voor een uitgebreider overzicht van deze toepassingsvoorwaarden, zie displays voor industriële automatisering voor machinebesturing.

Hoe kies je de juiste touchscreenmonitor?

Begin bij de machine en de operator, niet bij een lijst met maximale specificaties.

Werkelijke staat	Wat moet worden bevestigd?
De operator draagt handschoenen	Materiaal en dikte van de handschoen; afgestemd PCAP- of resistief touchscreen
Er komt olie, stof of af en toe wat water aan de voorkant terecht	Afdichting aan de voorzijde, pakking en geschikt oppervlak van het afdekglas
De monitor bevindt zich dicht bij een motor of omvormer	Aarding, afscherming, kabelgeleiding, stroomkwaliteit en EMC-validatie
De apparatuur draait 24 uur per dag, 7 dagen per week	Bedrijfstemperatuur, streefwaarde voor de achtergrondverlichting en thermische omstandigheden in de kast
De bestaande vierkante HMI-opening moet behouden blijven	Beeldverhouding, actief gebied, uitsparing, resolutie en bevestigingspunten
De monitor wordt aan de voorkant van de kast geïnstalleerd	Touchmonitor voor paneelmontage structuur en toegang tot diensten
Het scherm is achter de eigen rand van de machine ingebouwd	Monitor met open frame afmetingen, beugels en vrije ruimte voor verbindingsstukken
De hostcomputer staat enkele meters verderop	Videostandaard, kabellengte, aanraak- en signaaltests in de definitieve opstelling
Het product zal gedurende meerdere jaren worden geproduceerd	Goedgekeurde configuratie, wijzigingsmelding en vervangingsbeheer

De helderheid moet worden afgestemd op de kijkomgeving. Een standaard scherm voor binnenshuis hoeft niet per se een in zonlicht afleesbaar scherm te hebben, terwijl bij fel omgevingslicht een hogere helderheid, reflectiebeperking of optische verlijming gerechtvaardigd kan zijn. Extra helderheid leidt tot meer warmteontwikkeling en een hoger stroomverbruik, dus het moet een daadwerkelijk zichtbaarheidsprobleem oplossen.

Typische automatiseringstoepassingen

Industriële touchscreenmonitoren worden ingezet voor machinebedieningspanelen, MES-terminals, robotcellen, inspectiestations, verpakkingsapparatuur en materiaaltransportsystemen. Een verpakkingsscherm kan recepten en alarmgeschiedenis weergeven; een inspectiescherm legt de nadruk op beelddetails en informatie over goedkeuring of afkeuring; een scherm voor een robotcel ondersteunt statusweergave, taakselectie en toegang tot onderhoudsfuncties. De specifieke toepassing bepaalt de weergavevorm, de montage en de bediening via aanraking.

Voor projecten met CNC-machines, zie onze Handleiding voor het display van een CNC-machine voor toepassingsspecifieke richtlijnen inzake blootstelling aan koelvloeistof, het gebruik van handschoenen, oplossingen voor oudere systemen en interferentie door frequentieregelaars.

Zodra deze bedrijfsvoorwaarden duidelijk zijn, kunt u ons aanbod bekijken assortiment industriële beeldschermen. Zo voorkom je dat je voor overbodige specificaties betaalt of te laat ontdekt dat een standaardmonitor niet op de machine past.

Wanneer is een touchscreen niet voldoende?

Een afzonderlijke touchscreenmonitor is geschikt voor een project waarin al een industriële pc of een embedded host aanwezig is. Deze oplossing is minder geschikt wanneer er geen computer beschikbaar is om de HMI-software uit te voeren, wanneer lokale verwerking op het scherm vereist is of wanneer het specifieke HMI-platform van een PLC-leverancier verplicht is. De keuze draait om de architectuur: een monitor biedt flexibiliteit, een panel-pc combineert rekenkracht en weergave, en een specifieke HMI past in een gedefinieerd automatiseringsecosysteem.

Laatste checklist vóór de bemonstering

Controleer vóór het testen de schermgrootte en de native resolutie, de HMI-indeling, de video- en aanraakinterfaces, de bedieningsinvoer, de montage-tekening, de ruimte aan de achterzijde, de stroomvoorziening, de temperatuur, de vervuiling, de reiniging en de verwachte levensduur. Test het prototype in de daadwerkelijke machine met de definitieve kabels, aarding, handschoenen en software – niet alleen op een bureau.

Eagle Touch ontwikkelt industriële aanraakschermen voor OEM-automatiseringsapparatuur in paneelmontage-, open-frame- en maatwerkconfiguraties. Stuur ons uw machine-tekening, de interfaces van de besturing, de bedrijfsomstandigheden en de geschatte hoeveelheid. Wij kunnen dan nagaan of het praktisch haalbaar is voordat het prototype wordt gebouwd.
