用于自动化领域的工业触摸屏显示器：作用、要求及选型

工业触摸屏显示器为操作员提供了一种直接查看自动化设备并与之交互的方式。它显示由工业电脑或嵌入式控制器生成的界面，并将触摸输入反馈给该主机系统。操作员可通过它选择工艺配方、调整允许的设置、确认报警、检查生产状态以及协助维护工作。.

这就是为什么一个 用于自动化的工业触摸屏显示器 应将其视为机器的一部分，而非桌面配件。.

为什么工业自动化需要触摸屏？

自动化减少了人工操作，但并不能取代人的决策。仍需有人来启动生产、查看报警、更改产品规格、确认检测结果或进入维护模式。.

触摸屏将这些功能整合到一个视觉界面中。同一屏幕可在正常运行时显示生产数据，在报警时显示故障详情，在维护时显示服务信息。这既减少了控制面板上的杂乱，又使设备制造商能够通过软件更新界面的大部分内容。 然而，紧急停止、安全互锁及其他安全功能绝不能依赖普通的触摸屏；它们必须采用符合安全等级要求的控制设计。.

触摸屏在控制系统中处于什么位置？

触摸屏是一种显示和输入设备。它通常不会自行运行HMI应用程序，也不会自行控制机器。.

在常见的架构中，PLC负责控制机器，而工业电脑则运行可视化软件。主机通过HDMI、DisplayPort、DVI或VGA接口发送视频信号，显示器则通过USB接口（或在某些老旧系统中通过RS232接口）返回触摸坐标。.

这种分离设计既能确保控制柜内的计算机得到保护，又能使屏幕处于操作员易于查看的位置。此外，只要显示器的尺寸、分辨率和接口保持兼容，即可在不更换控制计算机或重写程序的情况下更换显示器。.

虽然这两个术语常被混为一谈，但这两类产品并不相同：

设备	内容包括	最合适
触摸显示器	显示屏、触摸传感器、显示控制器和接口	该软件已由另一台独立的IPC或控制器运行
工业平板电脑	显示器、触摸屏和整机	计算和显示功能必须集成在一个设备中
专用人机界面	硬件和供应商专用的HMI运行时	目前正在使用一个已定义的PLC生态系统和HMI项目

如果该项目需要本地处理、存储，或者需要在显示器后方直接安装操作系统或软件，则需要一个 工业平板电脑 通常是更合适的切入点。.

触摸屏在日常操作中能带来哪些改进？

设置和换模： 设置、配方和操作说明可显示在同一屏幕上。操作人员无需再在显示屏、键盘和独立控制面板之间来回切换——这对需要频繁更换产品的设备尤为实用。.

警报响应： 指示灯会提示出现故障；而HMI屏幕则能显示故障发生的位置、触发原因以及需要检查的项目。该显示器本身并不对机器进行诊断，但它使控制器提供的诊断信息得以有效利用。.

面板空间与一致性： 状态、导航和允许输入的功能可集中在一个位置，同时仍保留物理控制按钮，以满足安全需求或实现常用手动功能。常见的屏幕布局也可在同类设备间复用，并可根据语言、工作流程或权限的变化进行调整。.

工厂自动化环境有何不同？

面临的挑战是在将显示屏安装到成品设备后，仍能确保其显示清晰且触控输入稳定。.

手套、油和水分： 手套厚度、水、接地以及盖板玻璃厚度都会影响PCAP的性能。对于压力输入、厚手套或触控笔等场景，电阻式触摸屏仍然是实用的选择。应使用实际操作者的输入进行测试，而非仅凭规格表进行选择。.

电机与电气噪声： 逆变器、继电器、开关电源以及接地不良都可能导致输入信号丢失或出现“幽灵触点”现象。必须对成品设备中的线缆布线、屏蔽、电能质量、接地以及触控控制器调谐进行评估。.

高温和长时间运行： 机柜内的温度可能远高于室温。对于需要长时间连续运行或全天候运行的设备而言，背光寿命、元器件额定参数、通风情况以及附近设备产生的热量都是需要考虑的重要因素。.

振动与维护： 请检查安装是否牢固、连接器间隙、电缆弯曲情况、防拉力装置以及拆卸设备所需的空间。仅凭屏幕尺寸匹配并不能保证机械适配性。.

设备使用寿命长： LCD、触摸控制器或显示板的变更可能会影响安装、固件和触摸性能。经过严格控制的版本更新和经过验证的替换方案，其价值往往高于最初的最低价格。.

如需更全面地了解这些应用条件，请参阅 用于机器控制的工业自动化显示屏.

如何选择合适的触摸屏显示器

应从机器和操作人员入手，而不是从一长串最高规格参数开始。.

实际状况	需要确认的事项
操作员戴着手套	手套材质和厚度；优化后的PCAP或电阻式触控
油渍、灰尘或偶尔有水溅到前面	前端密封、密封垫圈及适配的盖玻片表面
显示器靠近电机或变频器	接地、屏蔽、电缆布线、电能质量和电磁兼容性验证
设备全天候运行	工作温度、背光目标值及机柜内部的热环境条件
现有的方形HMI开口必须保留	宽高比、有效面积、开孔、分辨率和安装点
显示器从机柜正面安装	面板式触摸显示器 结构与服务访问
显示屏安装在机器自带的边框后面	无边框显示器 尺寸、支架和连接器间隙
主机距离此处几米远	视频标准、线缆长度、触控线缆及最终布局中的信号测试
该产品将历时数年开发	已批准的配置、变更通知和替换控制

亮度应根据观看环境进行调整。普通的室内显示屏并不一定需要具备阳光下可读性，但在强光环境下，则可能需要更高的亮度、反光控制或光学贴合技术。额外的亮度会增加发热量和功耗，因此应仅用于解决实际的可视性问题。.

典型的自动化应用

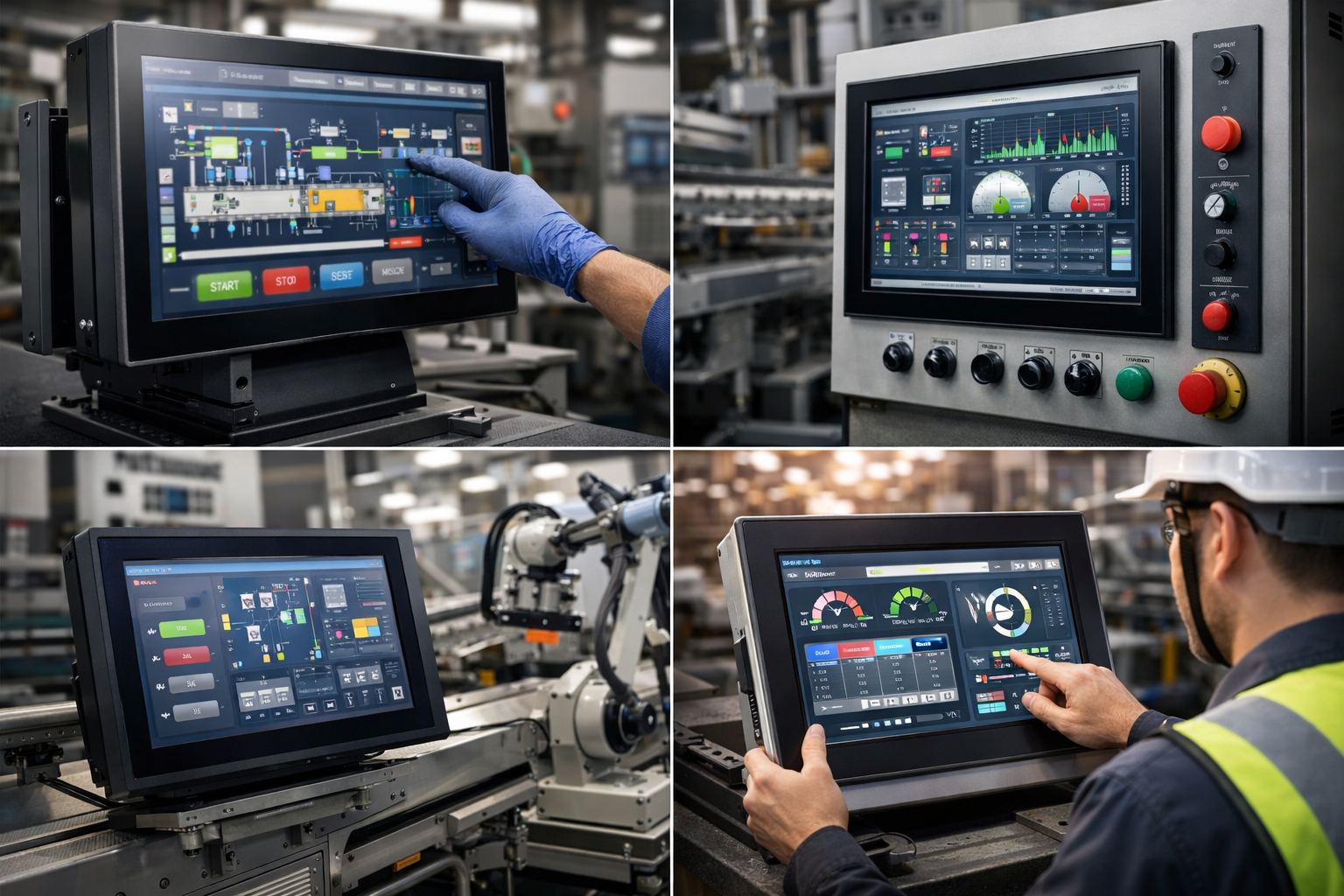

工业触摸显示器广泛应用于机器控制面板、MES终端、机器人工作站、检测工位、包装设备及物料搬运系统。 包装屏幕可能用于管理配方和报警历史记录；检测显示屏则侧重于图像细节和合格/不合格信息；机器人工作站屏幕则支持状态显示、任务选择和维护访问。具体任务应决定显示格式、安装方式和触控行为。.

有关数控机床项目，请参阅我们的 数控机床显示屏指南 有关冷却液接触、手套操作、历史决议以及变频器干扰的特定应用指南。.

一旦明确了这些运行条件，请浏览我们的 工业显示器系列. 这有助于避免为不必要的规格付费，或避免在为时已晚时才发现标准显示器不适合该机器。.

什么情况下触摸屏还不够用？

对于已经配备工业电脑或嵌入式主机的项目，独立式触摸显示器更为合适。但在以下情况下，它则不太适用：没有可运行HMI软件的计算机、需要在屏幕端进行本地处理，或者必须使用PLC供应商提供的专用HMI平台。 选择的关键在于架构：显示器提供灵活性，面板电脑将计算与显示功能结合，而专用HMI则适用于特定的自动化生态系统。.

采样前的最终检查清单

采样前，请确认屏幕尺寸和原生分辨率、人机界面（HMI）布局、视频和触摸界面、操作员输入方式、安装图纸、后部空间、电源、温度、污染程度、清洁要求以及预期使用寿命。应在实际设备上使用最终版本的线缆、接地装置、防护手套和软件对样品进行测试——而不仅仅是在办公桌上进行测试。.

Eagle Touch 开发 工业触摸屏显示器 适用于面板安装式、开放式机架式及定制配置的OEM自动化设备。请将您的设备图纸、控制器接口、工作条件及预计数量发送给我们。我们可在制作样品前评估其实际适用性。.
