工业系统设计中的嵌入式 PC 与面板 PC

导言

在工业系统设计中，选择嵌入式 PC 还是面板 PC 主要是一个架构决策，而不是简单的硬件选择。.

这两种平台都提供工业级计算能力，但在计算、显示和用户交互层的组织方式上有所不同。这种区别会影响机箱设计、布线复杂性、散热性能和长期维护策略。.

这一决定通常是更广泛的工业人机界面架构的一部分。有关系统级视角，请参阅 工业人机界面系统架构指南 .

---

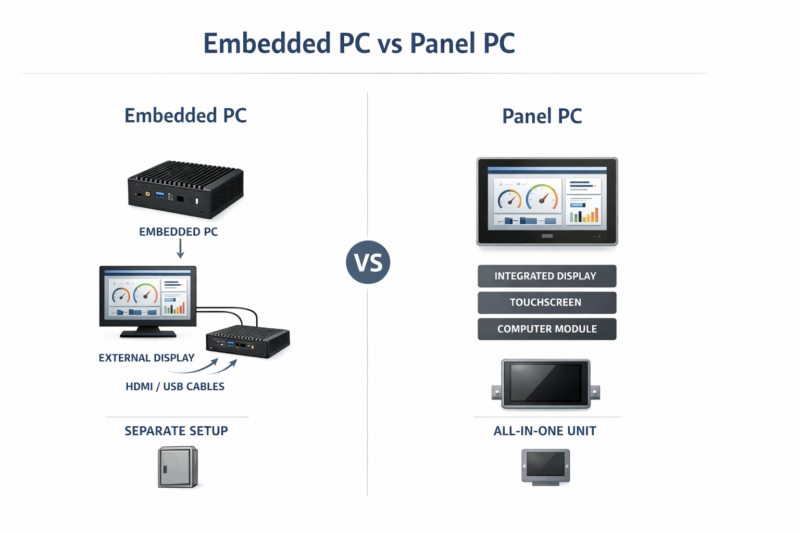

嵌入式 PC 与平板电脑：架构概述

一个 嵌入式电脑 是一种独立的计算装置，设计用于集成到更大的系统中。它通常没有内置显示屏，依靠外部设备进行可视化和输入。.

A 面板电脑 将多个子系统集成到一个机箱中：

• 计算平台
• 显示模块
• 触摸界面

这样就形成了一个独立的人机界面设备。.

从系统架构的角度来看：

• 嵌入式 PC → 分布式架构
• 平板电脑 → 集成架构

这种结构上的差异直接影响到安装、可扩展性和可维护性。.

---

关键技术和系统设计

嵌入式 PC 设计特点

嵌入式 PC 经过优化，具有灵活性和系统整合性：

• 无风扇 CPU 架构（x86 或 ARM）
• 工业通信接口（RS-485、CAN、GPIO）
• 宽电压输入（通常为 9-36V 直流电压）
• DIN 导轨或机箱安装

它们通常与外部工业显示器配对使用，可独立选择显示屏尺寸、亮度和光学性能。.

---

平板电脑设计特点

面板式 PC 将计算和显示子系统合二为一：

• 集成 LCD 显示屏
• 投射电容式（PCAP）触摸界面
• 嵌入式主板
• 密封前挡板（通常为 IP65/IP66）

这降低了系统的复杂性，但在热管理和组件更换方面带来了限制。.

---

触摸与显示屏集成

显示子系统设计是一个关键因素，尤其是对于面板型 PC 而言。关键技术包括

• 用于多点触摸和手套操作的 PCAP 触摸屏
• 光学胶合，提高对比度，减少反射
• 高亮度显示屏，便于户外阅读

在嵌入式 PC 系统中，可以单独选择这些显示技术，从而为特殊环境提供更大的灵活性。.

---

工程考虑因素

热管理

两种结构的热性能差异很大。.

嵌入式 PC 系统：

• 通常安装在通风机箱内
• 通过底盘传导散热
• 有限的太阳辐射

小组 PC：

• 密封式前部减少了气流
• 来自 CPU 和显示屏背光的综合热量
• 面板后面热量积聚的风险更高

在室外部署时，高亮度显示器会增加功耗，进一步提高内部温度。.

---

环境暴露

小组 PC：

• 专为操作员直接接触而设计
• IP 防护等级的前表面
• 防尘、防水、防清洁剂

嵌入式 PC：

• 安装在保护罩内
• 环境保护取决于系统级设计

这使得面板式 PC 更适合外露式人机界面，而嵌入式 PC 则提供了机箱设计的灵活性。.

---

集成和布线复杂性

嵌入式 PC 系统需要

• 外部显示器安装
• 触摸视频和 USB 连接
• 单独配电

这增加了布线的复杂性，并带来了潜在的故障点。.

面板式 PC 提供

• 单设备安装
• 减少布线
• 简化界面兼容性

这在空间有限的系统中或在需要尽量缩短安装时间的情况下非常有利。.

---

维护和生命周期战略

生命周期规划有很大不同。.

嵌入式 PC：

• 独立更换显示和计算模块
• 硬件升级更容易
• 更好地与长生命周期系统保持一致

平板电脑：

• 集成组件限制了更换的灵活性
• 显示屏老化（背光、触摸）可能需要更换整个设备
• CPU 生命周期与显示器寿命可能不匹配

这对于需要部署 7-10 年的系统尤为重要。.

---

可靠性考虑因素

故障模式因架构而异。.

嵌入式 PC 系统：

• 电缆和连接器磨损
• 外部显示屏故障
• 界面退化

平板电脑系统

• 触摸层磨损
• 背光随时间衰减
• 密封件老化影响 IP 等级

了解这些故障机制对于高可用性系统的设计非常重要。.

---

典型应用

嵌入式 PC 应用

• 控制柜自动化
• 边缘计算节点
• 机器视觉系统
• 分布式控制系统

这些系统得益于模块化设计以及计算层和界面层的分离。.

---

平板电脑应用

• 操作员控制面板
• 电动汽车充电站
• 自助服务亭
• 智能基础设施终端

这些应用需要直接的人机交互，并受益于集成的人机界面硬件。.

---

何时使用每种方法

嵌入式 PC 适用于以下情况

• 系统结构模块化
• 不同部署对显示屏的要求各不相同
• 设备安装在受保护的机柜中
• 需要分阶段升级的长生命周期

---

平板电脑适用于以下情况

• 需要集成人机界面
• 安装空间有限
• 布线简单是首要任务
• 设备面向操作员或公众

---

局限与权衡

嵌入式 PC 的限制

• 整合工作量更大
• 增加了布线的复杂性
• 验证更多组件

---

平板电脑的局限性

• 升级灵活性有限
• 更高的整机重置成本
• 密封设计中的热限制
• 固定显示配置

---

结论

在选择嵌入式 PC 还是平板 PC 时，应根据系统级设计的优先级，而不是单个组件的规格。.

嵌入式 PC 具有模块化、灵活性和生命周期长等优势，特别是在受保护的环境中。.

面板型 PC 简化了部署，降低了集成的复杂性，因此适用于面向操作员的系统。.

关键决策因素包括热条件、维护策略、环境暴露和整体系统架构。.

---

常见问题

问题 1：嵌入式 PC 能否用于人机界面系统？
是的，但它需要外部显示屏和触摸元件，增加了集成的复杂性。.

问题 2：平板电脑适合在户外使用吗？
是的，如果设计时采用了适当的密封、光学粘合和高亮度显示屏。.

问题 3：哪个选项支持更长的生命周期管理？
嵌入式 PC，由于计算和显示子系统的独立升级。.

问题 4：平板电脑的热风险是否更高？
是的，因为有密封的外壳和组合热源。.

问题 5：什么情况下首选嵌入式 PC？
在模块化系统中，计算层和可视化层是分开的。.
