Handschuhkompatible Touchscreen-Technologie für Industrieanlagen

Einführung

Berührungsempfindliche Schnittstellen sind in modernen Industrieanlagen weit verbreitet. Mensch-Maschine-Schnittstellen (HMIs), Bedienfelder und Service-Terminals setzen zunehmend auf Touch-Displays, um die Interaktion mit dem System zu vereinfachen und die Anzahl der mechanischen Eingabekomponenten zu reduzieren.

In vielen industriellen Umgebungen müssen die Mitarbeiter Schutzhandschuhe tragen. Sicherheitshandschuhe werden in der Regel in Produktionsanlagen, Logistikzentren, chemischen Verarbeitungsbetrieben und im Außendienst benötigt. Diese Handschuhe schützen die Arbeiter vor mechanischen Gefahren, Verschmutzung und Temperatureinwirkung.

Viele Touchscreens für Verbraucher sind für die Interaktion mit bloßen Fingern optimiert. Beim Einsatz in industriellen Umgebungen können diese Bildschirme Eingaben mit Handschuhen nicht erkennen oder reagieren uneinheitlich. Die Bediener müssen möglicherweise ihre Schutzausrüstung ablegen, um mit der Schnittstelle zu interagieren, was den Betrieb verlangsamt und mit den Sicherheitsverfahren in Konflikt geraten kann.

A Handschuh-kompatibler Touchscreen ermöglicht eine zuverlässige Interaktion mit Schutzhandschuhen bei gleichzeitig stabiler Berührungserkennung. Diese Fähigkeit ist besonders wichtig für Geräte wie industrielle HMIs, EV-Ladestationen, Kioske und Outdoor-Infrastrukturgeräte.

Für Ingenieure und Systemintegratoren ist es wichtig zu verstehen, wie handschuhkompatible Touch-Systeme funktionieren, um eine zuverlässige Leistung unter realen Betriebsbedingungen zu gewährleisten.

Was ist ein handschuhkompatibler Touchscreen?

A Handschuh-kompatibler Touchscreen ist ein berührungsfähiges Display, das Benutzereingaben durch Handschuhmaterialien erkennt und dabei eine stabile Berührungsgenauigkeit und -reaktion gewährleistet.

Die meisten modernen industriellen Systeme implementieren diese Fähigkeit mit projiziert-kapazitive (PCAP) Touch-Technologie.

PCAP-Touchsensoren bestehen aus einem Gitter aus transparenten, leitfähigen Elektroden, die in das Touchpanel eingebettet sind. Diese Elektroden erzeugen ein elektrostatisches Feld auf der Bildschirmoberfläche.

Nähert sich ein leitfähiges Objekt, z. B. ein menschlicher Finger, der Oberfläche, stört es dieses Feld und verursacht eine messbare Kapazitätsänderung. Der Touch-Controller tastet das Sensorgitter kontinuierlich ab und berechnet die Position des Berührungsereignisses auf der Grundlage dieser Kapazitätsänderungen.

Handschuhe vergrößern den Abstand zwischen dem Finger und der Sensorschicht und verringern die elektrische Kopplung. Dies hat zur Folge, dass das vom Steuergerät erkannte kapazitive Signal schwächer wird.

Um eine zuverlässige Erkennung zu gewährleisten, verlassen sich handschuhkompatible Systeme in der Regel auf:

• Touch-Controller mit höherer Empfindlichkeit
• optimierte Sensor-Elektroden-Layouts
• Firmware-Konfigurationen für den Betrieb mit Handschuhen
• adaptive Signalfilterung und Rauschunterdrückung

Dank dieser Anpassungen kann das System auch schwächere kapazitive Signale erkennen und dabei die Stabilität in industriellen Umgebungen beibehalten.

Wie kapazitive Touchscreens Eingaben durch Handschuhe erkennen

Kapazitiver Abtastmechanismus

Projizierte kapazitive Touchscreens verwenden eine Matrix von Leiterbahnen, die in Zeilen und Spalten angeordnet sind. Jeder Schnittpunkt bildet einen Sensorknoten.

Der Touch-Controller scannt diese Knotenpunkte und misst die Kapazitätswerte. Wenn sich ein Finger der Bildschirmoberfläche nähert, verändert er das elektrostatische Feld und die an nahe gelegenen Knotenpunkten ermittelte Kapazität.

Der Controller analysiert diese Veränderungen, um den Ort der Berührung zu bestimmen.

Signalabschwächung durch Handschuhe

Handschuhe wirken wie eine Isolierschicht zwischen dem Finger und der Sensoroberfläche. Dies verringert die kapazitive Kopplung und schwächt das erfasste Signal.

Mehrere Faktoren beeinflussen die Signalstärke:

• Handschuhdicke
• Materialeigenschaften von Handschuhen
• Abstand zwischen Finger und Sensorschicht
• Deckglasdicke
• elektrischer Lärm in der Umgebung

Fällt das resultierende Signal unter die im Steuergerät konfigurierte Erkennungsschwelle, wird das Berührungsereignis möglicherweise nicht registriert.

Handschuh-Modus in PCAP-Steuerungen

Viele industrielle Touch-Controller enthalten eine Handschuh-Modus.

Wenn der Handschuhmodus aktiviert ist, wird die Steuerung normalerweise:

• erhöht die Empfindlichkeit der Sensoren
• senkt die Erkennungsschwellen
• passt die Parameter der Rauschfilterung an
• modifiziert Algorithmen zur Signalmittelung

Diese Anpassungen ermöglichen es dem System, kleinere Kapazitätsschwankungen zu erkennen, die durch die Interaktion mit den Handschuhen entstehen.

Eine zu hohe Empfindlichkeit kann jedoch die Wahrscheinlichkeit falscher Berührungen durch Wassertropfen, elektrisches Rauschen oder Verunreinigungen auf der Bildschirmoberfläche erhöhen.

Auswirkungen von Handschuhmaterial und -dicke

Die Leistung eines Handschuh-kompatibler Touchscreen hängt wesentlich von der Art der Handschuhe ab, die bei der Anwendung verwendet werden.

Material des Handschuhs

Verschiedene Handschuhmaterialien beeinflussen die kapazitive Kopplung unterschiedlich.

Materialien, die eine teilweise elektrische Interaktion mit dem Sensor zulassen, eignen sich in der Regel gut für PCAP-Displays.

Beispiele hierfür sind:

• nitrilbeschichtete Arbeitshandschuhe
• Latexhandschuhe
• Schutzhandschuhe aus dünnem Stoff

Stark isolierte Handschuhe verringern die kapazitive Kopplung erheblich. Beispiele hierfür sind:

• dicke Gummihandschuhe
• Thermo-Winterhandschuhe
• Mehrschichtige isolierte Handschuhe

Diese Handschuhe können das Signal unter die Erkennungsschwelle des Touch Controllers abschwächen.

Dicke des Handschuhs

Die Dicke des Handschuhs wirkt sich direkt auf die kapazitive Erfassungsleistung aus.

Projizierte kapazitive Sensoren messen kleine Kapazitätsschwankungen in der Nähe der Bildschirmoberfläche. Mit zunehmendem Abstand zwischen dem Finger und dem Sensor nimmt die Signalstärke ab.

Dickere Handschuhe erhöhen diesen Abstand und verringern die Signalstärke. Aus diesem Grund hängt die Kompatibilität von Handschuhen vom gesamten Systemdesign ab, einschließlich:

• Sensorelektrodenmuster
• Controller-Empfindlichkeitskonfiguration
• Deckglasdicke
• Qualität der Erdung und Abschirmung

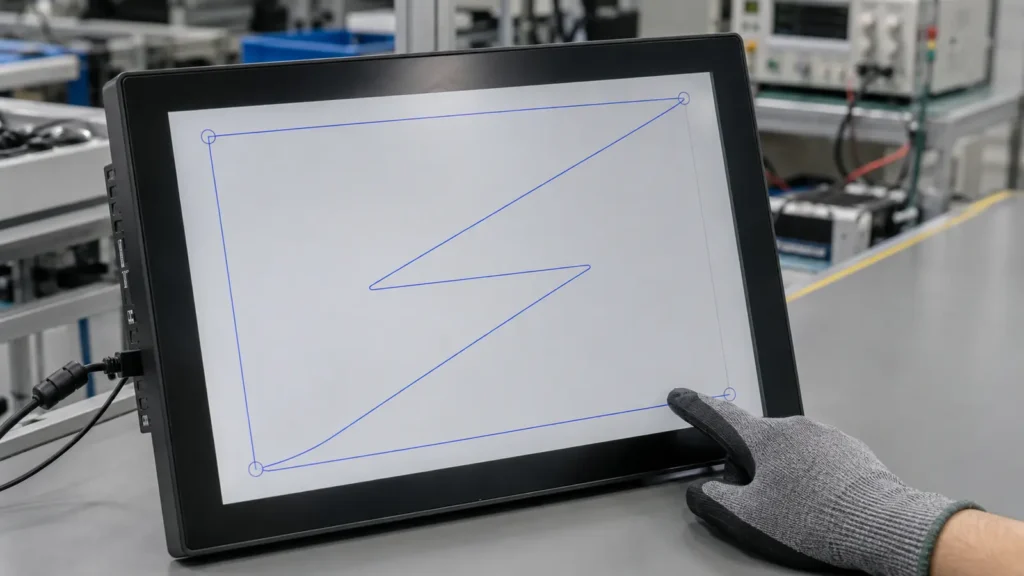

In der Praxis sollte die Kompatibilität mit Handschuhen überprüft werden, indem das System mit den spezifischen Handschuhen getestet wird, die das Bedienpersonal verwendet.

Touch-Technologien, die die Interaktion mit Handschuhen unterstützen

Verschiedene Touchtechnologien reagieren unterschiedlich, wenn sie mit Handschuhen verwendet werden.

Resistive Touchscreens

Resistive Displays erkennen Berührungen durch Druck. Zwei leitende Schichten stellen den Kontakt her, wenn die Oberfläche gedrückt wird.

Da das System auf mechanischem Druck und nicht auf kapazitiver Kopplung beruht, können resistive Bildschirme Eingaben durch Handschuhe oder Stifte erkennen.

Die resistive Technologie bietet jedoch im Allgemeinen eine geringere optische Klarheit und eine begrenzte Multitouch-Fähigkeit.

Projizierte kapazitive Touchscreens

Projiziert-kapazitive Displays bieten im Vergleich zu resistiven Systemen eine bessere optische Klarheit, Multi-Touch-Unterstützung und eine bessere Haltbarkeit.

Mit der richtigen Einstellung des Controllers und dem richtigen Sensordesign können PCAP-Displays die Interaktion durch viele Arten von Industriehandschuhen zuverlässig erkennen.

Infrarot-Touch-Systeme

Infrarot-Touch-Systeme erkennen Unterbrechungen in einem Gitter aus Infrarotstrahlen, das das Display umgibt.

Da die Erkennung optisch und nicht kapazitiv erfolgt, haben Handschuhmaterialien im Allgemeinen keinen Einfluss auf den Betrieb.

Allerdings können Infrarotsysteme empfindlich auf Staubansammlungen oder Ablagerungen reagieren, die die optischen Sensoren blockieren.

Technische Überlegungen für den industriellen Einsatz

Industrielle Umgebungen bringen zusätzliche Einschränkungen mit sich, die die Berührungsleistung beeinflussen.

Temperatur und Betrieb im Freien

Geräte für den Außenbereich, wie z. B. Ladestationen für Elektrofahrzeuge, arbeiten häufig in kalten Umgebungen, in denen Handschuhe erforderlich sind. Industrielle Anzeigen unterstützen in der Regel erweiterte Temperaturbereiche, um eine stabile Leistung zu gewährleisten.

Niedrige Temperaturen können auch die Reaktionszeit des Displays und die Materialeigenschaften beeinträchtigen.

Elektromagnetische Störungen

Industrieanlagen werden oft in der Nähe von Motoren, Schaltnetzteilen und frequenzvariablen Antrieben betrieben. Diese Geräte erzeugen elektromagnetisches Rauschen, das die kapazitive Abtastung stören kann.

Ein zuverlässiger Betrieb erfordert in der Regel:

• ordnungsgemäße Erdungskonstruktion
• geschirmte Signalführung
• Rauschfilterung im Touch-Controller
• stabile Stromversorgungskonstruktion

Deckglas und mechanischer Schutz

Industrielle Touch-Displays müssen wiederholtem Gebrauch, Reinigungsverfahren und gelegentlichen mechanischen Stößen standhalten.

Zu den Schutzschichten gehören häufig:

• chemisch gehärtetes Deckglas
• Blendschutzbeschichtungen
• kratzfeste Oberflächen

Ein dickeres Deckglas vergrößert jedoch den Abstand zwischen dem Finger und der Sensorschicht, was die kapazitive Signalstärke verringern kann. Die Abstimmung des Controllers und das Design des Sensors müssen diesen Effekt ausgleichen.

Typische industrielle Anwendungen

Handschuhkompatible Touchscreens sind weit verbreitet in Industrie- und Infrastrukturausrüstungen.

Typische Anwendungen sind:

EV-Ladestationen

Die Benutzer interagieren oft mit Ladesystemen im Freien, während sie bei kaltem Wetter Handschuhe tragen.

HMIs für die Fabrikautomatisierung

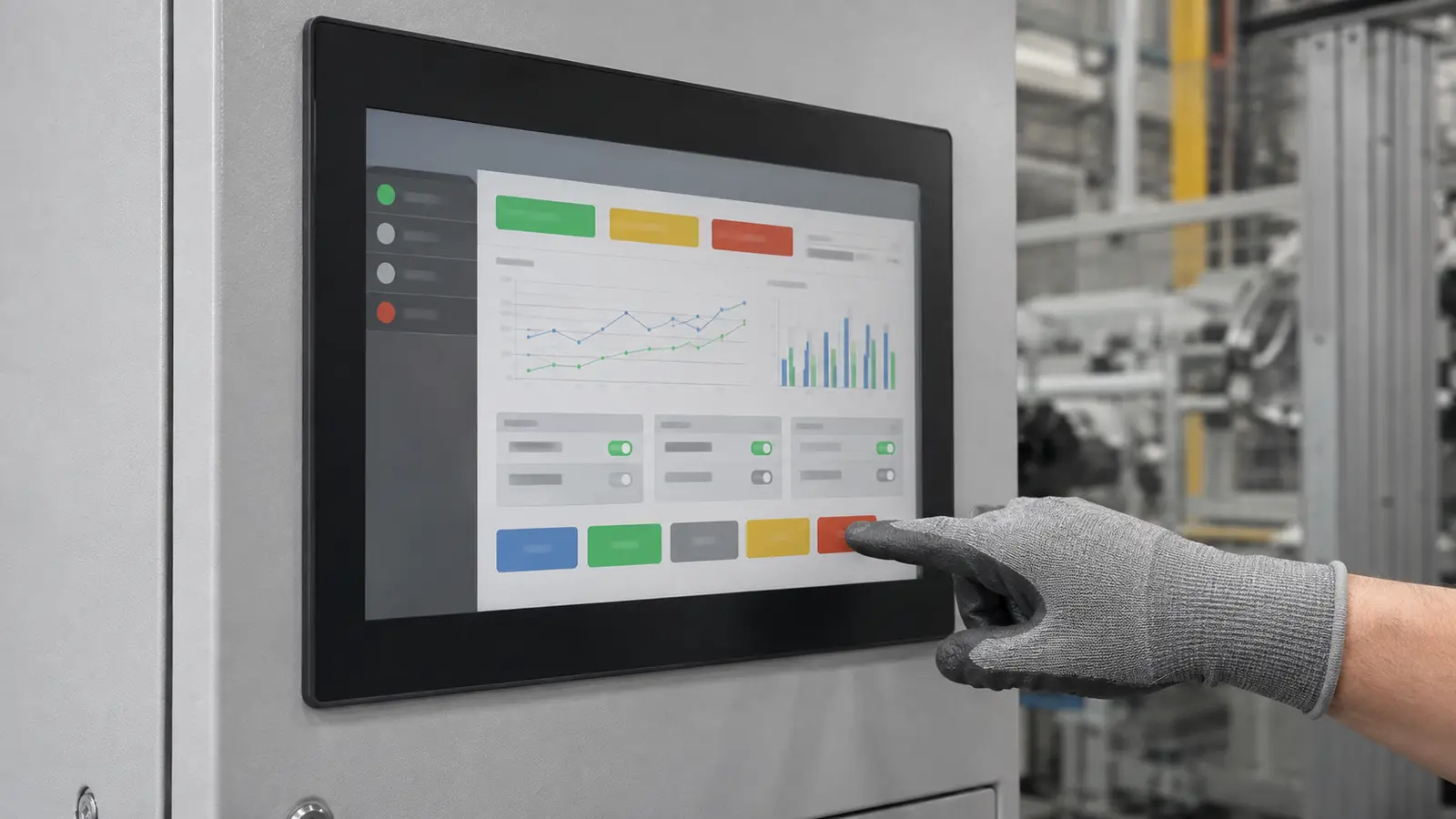

Maschinenführer tragen häufig Schutzhandschuhe, wenn sie Maschineneinstellungen vornehmen oder Geräte überwachen.

Selbstbedienungs-Kioske

Öffentliche Terminals in Verkehrssystemen oder im Freien müssen mit Handschuhen bedient werden können.

Intelligente Infrastrukturausrüstung

Das Wartungspersonal, das mit Service-Terminals oder Infrastruktur-Steuertafeln zu tun hat, trägt in der Regel Schutzhandschuhe.

Wann handschuhkompatible Touchscreens geeignet sind

Ein handschuhkompatibler Touchscreen ist in der Regel geeignet, wenn:

• das Bedienungspersonal muss Schutzhandschuhe tragen
• die Geräte arbeiten im Freien
• das Wartungspersonal mit der Ausrüstung vor Ort interagiert
• Sicherheitsverfahren raten davon ab, Handschuhe auszuziehen

Diese Bedingungen treten üblicherweise in Systemen auf, die industrielle Touchscreens, Industriemonitore, und Panel-PCs.

Wenn Touch-Interfaces nicht geeignet sind

Berührungsempfindliche Schnittstellen sind in manchen industriellen Umgebungen nicht unbedingt die zuverlässigste Lösung.

Beispiele hierfür sind Situationen, in denen:

• extrem dicke, isolierte Handschuhe sind erforderlich
• elektromagnetische Störungen sind sehr hoch
• eine präzise taktile Rückmeldung erforderlich ist

In diesen Fällen können mechanische Schnittstellen wie Drucktasten, Folientastaturen oder Drehwähler einen besser vorhersehbaren Betrieb ermöglichen.

Schlussfolgerung

Die handschuhkompatible Touchscreen-Technologie ermöglicht es dem Bediener, mit Schutzhandschuhen an industriellen Geräten zu arbeiten.

Die Fähigkeit eines kapazitiven Touchscreens, Eingaben mit Handschuhen zu unterstützen, hängt von mehreren Faktoren ab, darunter das Design des Sensors, die Konfiguration des Controllers, das Material des Handschuhs, die Dicke des Deckglases und die Systemintegration.

Die Bewertung dieser Parameter in einem frühen Stadium des Entwicklungsprozesses hilft den Ingenieuren, einen zuverlässigen Betrieb in realen Einsatzumgebungen zu gewährleisten.

Das Testen des Systems mit den tatsächlich von den Bedienern verwendeten Handschuhen bleibt die zuverlässigste Methode zur Überprüfung der Handschuhkompatibilität.

FAQ

Können kapazitive Touchscreens mit Handschuhen funktionieren?
Ja. Viele projizierte kapazitive Touchscreens unterstützen die Eingabe mit Handschuhen, wenn die Empfindlichkeit des Controllers und das Sensordesign richtig konfiguriert sind.

Funktionieren alle Handschuhe mit kapazitiven Touchscreens?
Nein. Dicke isolierte Handschuhe können das kapazitive Signal unter die Erfassungsschwelle abschwächen.

Beeinflusst die Handschuhdicke die Berührungserkennung?
Ja. Je größer der Abstand zwischen dem Finger und dem Sensor ist, desto geringer ist die Signalstärke.

Sind handschuhtaugliche Touchscreens für Outdoor-Geräte geeignet?
Ja, sie werden häufig in Außenanlagen wie Ladestationen und Kiosken verwendet.

Benötigen handschuhkompatible Touchscreens eine spezielle Software?
Die meisten Systeme verwenden Standard-Touch-Treiber. Die Handschuhfunktionalität wird in der Regel über die Touch-Controller-Firmware konfiguriert.
