تقنية شاشات اللمس المتوافقة مع القفازات للمعدات الصناعية

مقدمة

واجهات تعمل باللمس تستخدم على نطاق واسع في المعدات الصناعية الحديثة. وتعتمد الواجهات البينية بين الإنسان والآلة (HMIs)، ولوحات تحكم المشغل، ومحطات الخدمة بشكل متزايد على شاشات اللمس لتبسيط التفاعل بين النظام وتقليل عدد مكونات المدخلات الميكانيكية.

في العديد من البيئات الصناعية، يجب على المشغلين ارتداء قفازات واقية. عادةً ما تكون قفازات السلامة مطلوبة في منشآت التصنيع والمراكز اللوجستية ومصانع المعالجة الكيميائية وبيئات الخدمات الخارجية. تحمي هذه القفازات العمال من المخاطر الميكانيكية والتلوث والتعرض لدرجات الحرارة.

تم تحسين العديد من الشاشات التي تعمل باللمس الموجهة للمستهلكين للتفاعل بالإصبع العاري. عند نشرها في البيئات الصناعية، قد تفشل هذه الشاشات في اكتشاف المدخلات من خلال القفازات أو قد لا تستجيب بشكل غير متسق. قد يحتاج المشغلون إلى إزالة معدات الحماية للتفاعل مع الواجهة، مما يؤدي إلى إبطاء التشغيل وقد يتعارض مع إجراءات السلامة.

A شاشة تعمل باللمس متوافقة مع القفازات يسمح بالتفاعل الموثوق به من خلال القفازات الواقية مع الحفاظ على ثبات اكتشاف اللمس. وتكتسب هذه الإمكانية أهمية خاصة في المعدات مثل واجهات الإدارة العليا الصناعية ومحطات شحن السيارات الكهربائية والأكشاك وأجهزة البنية التحتية الخارجية.

بالنسبة للمهندسين وشركات تكامل الأنظمة، يساعد فهم كيفية عمل أنظمة اللمس المتوافقة مع القفازات على ضمان أداء موثوق في ظل ظروف التشغيل الحقيقية.

---

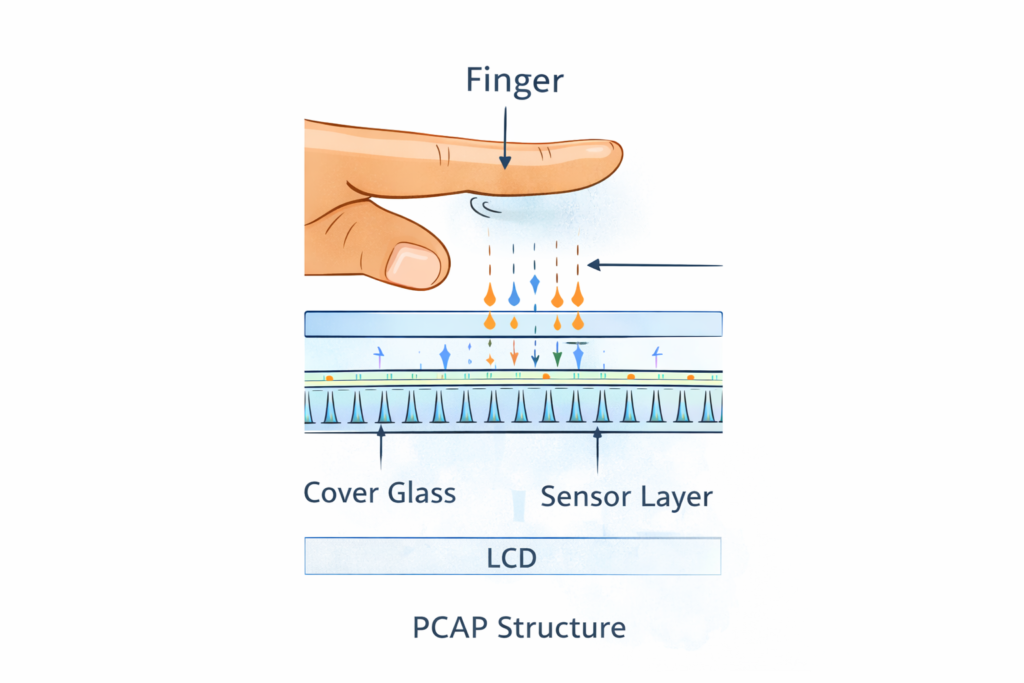

ما هي شاشة اللمس المتوافقة مع القفازات؟

A شاشة تعمل باللمس متوافقة مع القفازات عبارة عن شاشة تعمل باللمس مصممة لاكتشاف مدخلات المستخدم من خلال مواد القفازات مع الحفاظ على دقة اللمس والاستجابة الثابتة.

تنفذ معظم الأنظمة الصناعية الحديثة هذه الإمكانية باستخدام تقنية اللمس السعوية المسقطة (PCAP).

تتكون حساسات اللمس PCAP من شبكة من الأقطاب الكهربائية الموصلة الشفافة المدمجة داخل لوحة اللمس. تقوم هذه الأقطاب الكهربائية بتوليد مجال كهروستاتيكي عبر سطح الشاشة.

عندما يقترب جسم موصل مثل الإصبع البشري من السطح، فإنه يربك هذا المجال ويسبب تغيراً قابلاً للقياس في السعة. تقوم وحدة التحكم باللمس بمسح شبكة المستشعر باستمرار وتحسب موضع حدث اللمس بناءً على هذه التغيرات في السعة.

تزيد القفازات من المسافة بين الإصبع وطبقة المستشعر وتقلل من الاقتران الكهربائي. ونتيجة لذلك، تصبح الإشارة السعوية التي تكتشفها وحدة التحكم أضعف.

للحفاظ على الكشف الموثوق، تعتمد الأنظمة المتوافقة مع القفازات عادةً على

• وحدات تحكم باللمس عالية الحساسية
• تخطيطات محسّنة لأقطاب الاستشعار الكهربائية
• تكوينات البرامج الثابتة المصممة لتشغيل القفازات
• ترشيح الإشارة التكيفي وقمع الضوضاء

تسمح تعديلات التصميم هذه للنظام باكتشاف الإشارات السعوية الأضعف مع الحفاظ على الاستقرار في البيئات الصناعية.

---

كيف تكتشف شاشات اللمس السعوية الإدخال من خلال القفازات

آلية الاستشعار بالسعة

شاشات اللمس السعوية المسقطة استخدام مصفوفة من الآثار الموصلة مرتبة في صفوف وأعمدة. يشكل كل تقاطع عقدة استشعار.

تفحص وحدة التحكم باللمس هذه العقد وتقيس قيم السعة. عندما يقترب إصبع من سطح الشاشة، فإنه يغير المجال الكهروستاتيكي ويغير السعة المكتشفة في العقد القريبة.

تقوم وحدة التحكم بتحليل هذه التغييرات لتحديد موقع اللمس.

توهين الإشارة الناجم عن القفازات

تعمل القفازات كطبقة عازلة بين الإصبع وسطح المستشعر. وهذا يقلل من الاقتران السعوي ويضعف الإشارة المكتشفة.

تؤثر عدة عوامل على قوة الإشارة:

• سماكة القفازات
• خصائص مادة القفازات
• المسافة بين الإصبع وطبقة المستشعر
• سمك زجاج الغطاء الزجاجي
• الضوضاء الكهربائية في البيئة المحيطة

إذا كانت الإشارة الناتجة أقل من عتبة الكشف التي تم تكوينها في وحدة التحكم، فقد لا يتم تسجيل حدث اللمس.

وضع القفازات في وحدات تحكم PCAP

تشتمل العديد من وحدات التحكم باللمس الصناعية على وضع القفازات.

عند تمكين وضع القفازات، فإن وحدة التحكم عادةً:

• يزيد من حساسية الاستشعار
• يخفض عتبات الكشف
• يضبط معلمات تصفية الضوضاء
• تعديل خوارزميات متوسط الإشارة

تسمح هذه التعديلات للنظام باكتشاف اختلافات السعة الأصغر الناتجة عن تفاعل القفازات.

ومع ذلك، فإن الحساسية المفرطة قد تزيد من احتمال حدوث لمسات خاطئة ناتجة عن قطرات الماء أو الضوضاء الكهربائية أو التلوث على سطح الشاشة.

---

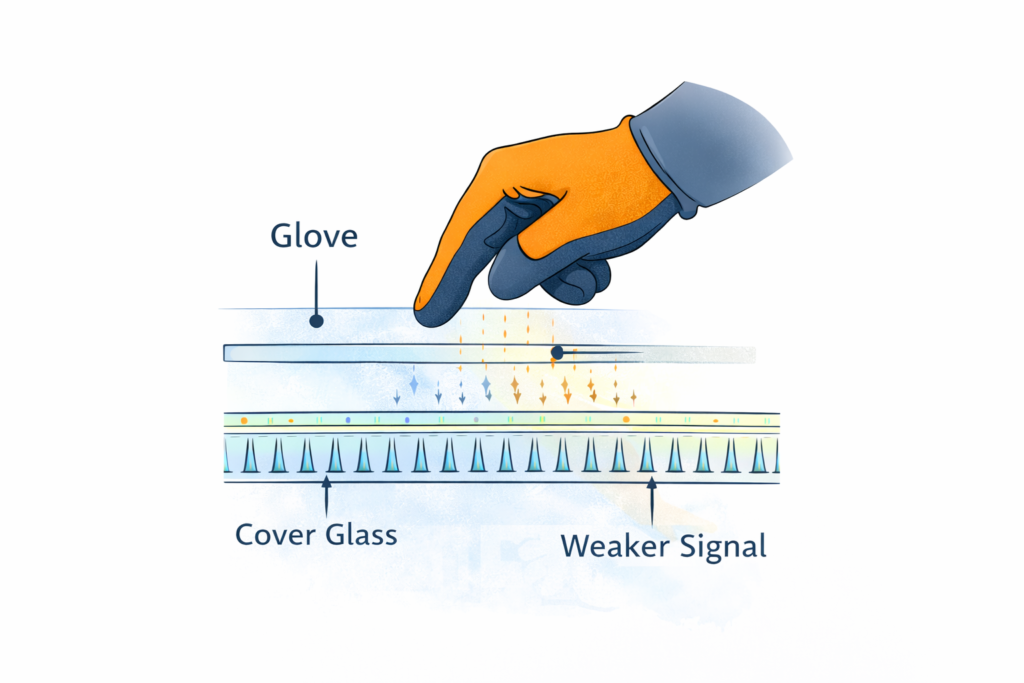

تأثيرات مادة القفازات وسُمكها

أداء شاشة تعمل باللمس متوافقة مع القفازات يعتمد بشكل كبير على نوع القفازات المستخدمة في التطبيق.

مادة القفازات

تؤثر مواد القفازات المختلفة على الاقتران السعوي بشكل مختلف.

عادة ما تعمل المواد التي تسمح بالتفاعل الكهربائي الجزئي مع المستشعر بشكل جيد مع شاشات PCAP.

وتشمل الأمثلة على ذلك:

• قفازات العمل المغطاة بالنتريل
• قفازات اللاتكس
• قفازات السلامة القماشية الرقيقة

تقلل القفازات المعزولة بشدة من الاقتران السعوي بشكل كبير. وتشمل الأمثلة على ذلك:

• قفازات مطاطية سميكة
• قفازات شتوية حرارية
• قفازات معزولة متعددة الطبقات

قد تؤدي هذه القفازات إلى إضعاف الإشارة إلى ما دون عتبة الكشف الخاصة بوحدة التحكم باللمس.

سُمك القفازات

تؤثر سماكة القفاز بشكل مباشر على أداء الاستشعار بالسعة.

تقيس المستشعرات السعوية المسقطة اختلافات السعة الصغيرة بالقرب من سطح الشاشة. كلما زادت المسافة بين الإصبع والمستشعر، تقل قوة الإشارة.

تزيد القفازات السميكة من هذه المسافة وتقلل من قوة الإشارة. لهذا السبب، يعتمد توافق القفازات على تصميم النظام الكامل، بما في ذلك:

• نمط قطب الاستشعار الكهربائي
• تهيئة حساسية وحدة التحكم
• سمك زجاج الغطاء الزجاجي
• جودة التأريض والتدريع

من الناحية العملية، يجب التحقق من توافق القفازات من خلال اختبار النظام باستخدام القفازات المحددة التي يستخدمها المشغلون.

---

تقنيات اللمس التي تدعم التفاعل بالقفازات

تستجيب تقنيات اللمس المختلفة بشكل مختلف عند استخدامها مع القفازات.

تقنية اللمس	دعم القفازات	اللمس المتعدد	الاستخدام الصناعي النموذجي
مقاوم	نعم	محدودة	واجهة الإدارة العليا القديمة
السعة المتوقعة	نعم (مع الضبط)	نعم	شاشات عرض صناعية حديثة
الأشعة تحت الحمراء	نعم	نعم	أكشاك كبيرة
الموجة الصوتية السطحية	محدودة	نعم	المحطات الطرفية الداخلية

شاشات اللمس المقاومة

تكتشف الشاشات المقاومة اللمس من خلال الضغط. تلامس طبقتان موصلتان عند الضغط على السطح.

ونظراً لأن النظام يعتمد على الضغط الميكانيكي بدلاً من الاقتران السعوي، يمكن للشاشات المقاومة اكتشاف المدخلات من خلال القفازات أو الأقلام.

ومع ذلك، توفر التقنية المقاومة بشكل عام وضوحاً بصرياً أقل وقدرة محدودة على اللمس المتعدد.

شاشات اللمس السعوية المسقطة

توفر شاشات العرض السعوية المسقطة وضوحًا بصريًا محسنًا ودعمًا متعدد اللمس ومتانة أفضل مقارنة بالأنظمة المقاومة.

من خلال الضبط المناسب لوحدة التحكم وتصميم المستشعر المناسب، يمكن لشاشات PCAP اكتشاف التفاعل بشكل موثوق من خلال العديد من أنواع القفازات الصناعية.

أنظمة اللمس بالأشعة تحت الحمراء

تكتشف أنظمة اللمس بالأشعة تحت الحمراء الانقطاعات في شبكة من أشعة الأشعة تحت الحمراء المحيطة بالشاشة.

نظرًا لأن الكشف بصري وليس سعويًا، لا تؤثر مواد القفازات بشكل عام على التشغيل.

ومع ذلك، قد تكون أنظمة الأشعة تحت الحمراء حساسة لتراكم الغبار أو الحطام الذي يحجب المستشعرات البصرية.

---

الاعتبارات الهندسية للنشر الصناعي

تفرض البيئات الصناعية قيوداً إضافية تؤثر على أداء اللمس.

درجة الحرارة والتشغيل الخارجي

كثيراً ما تعمل المعدات الخارجية مثل محطات شحن السيارات الكهربائية في البيئات الباردة حيث يلزم ارتداء القفازات. شاشات العرض الصناعية تدعم عادةً نطاقات درجات الحرارة الممتدة للحفاظ على أداء مستقر.

يمكن أن تؤثر درجات الحرارة المنخفضة أيضًا على وقت استجابة الشاشة وخصائص المواد.

التداخل الكهرومغناطيسي

غالبًا ما تعمل المعدات الصناعية بالقرب من المحركات وإمدادات الطاقة التبديلية ومحركات التردد المتغير. تولد هذه الأجهزة ضوضاء كهرومغناطيسية قد تتداخل مع الاستشعار بالسعة.

يتطلب التشغيل الموثوق به عادةً:

• تصميم تأريض مناسب
• توجيه الإشارة المحمية
• تصفية الضوضاء في وحدة التحكم باللمس
• تصميم مزود طاقة مستقر

غطاء زجاج الغطاء والحماية الميكانيكية

يجب أن تتحمل شاشات اللمس الصناعية الاستخدام المتكرر وإجراءات التنظيف والصدمات الميكانيكية العرضية.

تشمل الطبقات الواقية غالباً ما تشمل:

• زجاج الغطاء الزجاجي المقوى كيميائياً
• طلاءات مضادة للوهج
• أسطح مقاومة للخدش

ومع ذلك، يزيد زجاج الغطاء السميك من المسافة بين الإصبع وطبقة المستشعر، مما قد يقلل من قوة الإشارة السعوية. يجب أن يعوض ضبط وحدة التحكم وتصميم المستشعر هذا التأثير.

---

التطبيقات الصناعية النموذجية

تُستخدم الشاشات التي تعمل باللمس المتوافقة مع القفازات على نطاق واسع عبر المعدات الصناعية ومعدات البنية التحتية.

تشمل التطبيقات النموذجية ما يلي:

محطات شحن السيارات الكهربائية

غالباً ما يتفاعل المستخدمون مع أنظمة الشحن الخارجية أثناء ارتداء القفازات أثناء الطقس البارد.

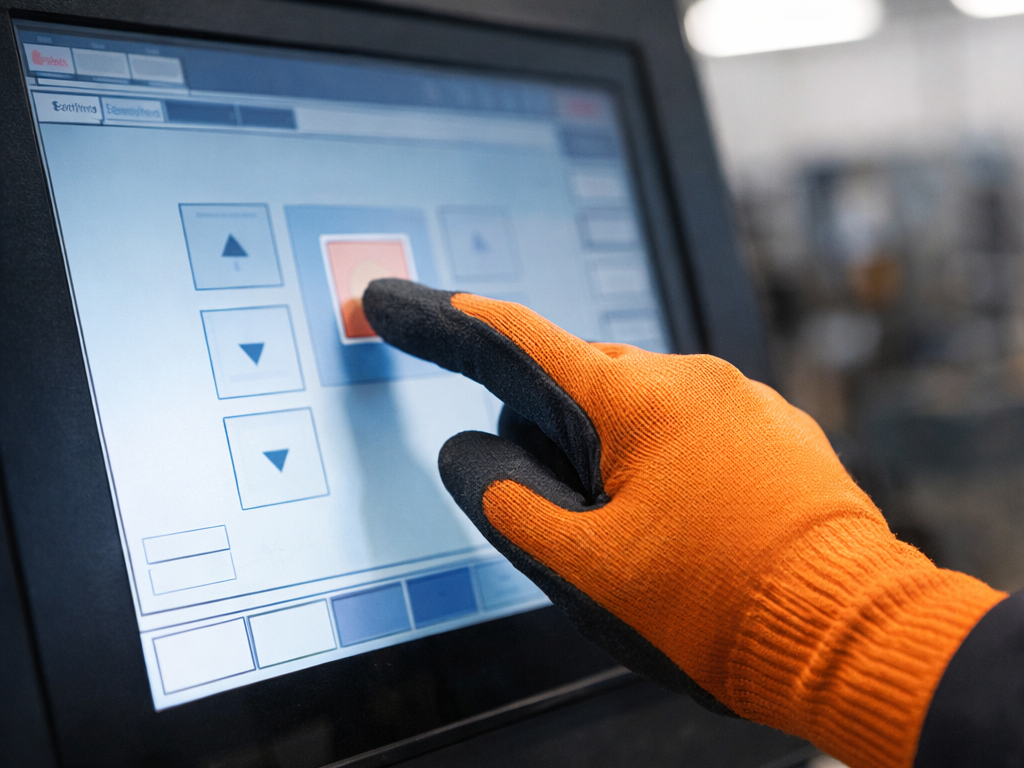

واجهات التحكم الآلي للمصانع HMI

كثيرًا ما يرتدي مشغلو الماكينات قفازات واقية أثناء ضبط إعدادات الماكينة أو مراقبة المعدات.

أكشاك الخدمة الذاتية

يجب أن تدعم المحطات الطرفية العامة في أنظمة النقل أو البيئات الخارجية التفاعل بالقفازات.

معدات البنية التحتية الذكية

عادة ما يرتدي موظفو الصيانة الذين يتعاملون مع محطات الخدمة أو لوحات التحكم في البنية التحتية قفازات واقية.

---

عندما تكون الشاشات اللمسية المتوافقة مع القفازات مناسبة

عادة ما تكون الشاشة التي تعمل باللمس المتوافقة مع القفازات مناسبة عندما:

• يجب على المشغلين ارتداء قفازات واقية
• معدات تعمل في الهواء الطلق
• تفاعل موظفي الصيانة مع المعدات الميدانية
• إجراءات السلامة لا تشجع على إزالة القفازات

تحدث هذه الحالات عادةً في الأنظمة التي تستخدم شاشات اللمس الصناعية, الشاشات الصناعية, و لوحة أجهزة الكمبيوتر الشخصية.

---

عندما تكون الواجهات اللمسية غير مناسبة

قد لا تكون الواجهات التي تعمل باللمس هي الحل الأكثر موثوقية في بعض البيئات الصناعية.

وتشمل الأمثلة على ذلك الحالات التي:

• يلزم ارتداء قفازات عازلة سميكة للغاية
• التداخل الكهرومغناطيسي مرتفع للغاية
• التغذية الراجعة اللمسية الدقيقة ضرورية

في هذه الحالات، قد توفر الواجهات الميكانيكية مثل أزرار الضغط أو لوحات المفاتيح الغشائية أو المحددات الدوارة عملية أكثر قابلية للتنبؤ.

---

الخاتمة

تسمح تقنية شاشة اللمس المتوافقة مع القفازات للمشغلين بالتفاعل مع المعدات الصناعية أثناء ارتداء القفازات الواقية.

تعتمد قدرة شاشة اللمس السعوية على دعم الإدخال باستخدام القفازات على عوامل متعددة، بما في ذلك تصميم المستشعر وتكوين وحدة التحكم ومواد القفازات وسماكة زجاج الغطاء وتكامل النظام.

يساعد تقييم هذه المعلمات في وقت مبكر من عملية التصميم المهندسين على ضمان التشغيل الموثوق في بيئات النشر الحقيقية.

يظل اختبار النظام باستخدام القفازات الفعلية التي يستخدمها المشغلون الطريقة الأكثر موثوقية للتحقق من توافق القفازات.

---

الأسئلة الشائعة

هل يمكن أن تعمل الشاشات السعوية التي تعمل باللمس مع القفازات؟
نعم. تدعم العديد من الشاشات التي تعمل باللمس بالسعة المسقطة إدخال القفازات عند تكوين حساسية وحدة التحكم وتصميم المستشعر بشكل صحيح.

هل تعمل جميع القفازات مع شاشات اللمس السعوية؟
لا. قد تؤدي القفازات السميكة المعزولة إلى إضعاف الإشارة السعوية تحت عتبة الكشف.

هل تؤثر سماكة القفازات على اكتشاف اللمس؟
نعم، إن زيادة المسافة بين الإصبع والمستشعر تقلل من قوة الإشارة.

هل الشاشات اللمسية المتوافقة مع القفازات مناسبة للمعدات الخارجية؟
نعم، تُستخدم عادةً في المعدات الخارجية مثل محطات شحن السيارات الكهربائية والأكشاك.

هل تتطلب الشاشات التي تعمل باللمس المتوافقة مع القفازات برامج خاصة؟
تستخدم معظم الأنظمة برامج تشغيل قياسية تعمل باللمس. يتم تكوين وظيفة القفازات عادةً من خلال البرامج الثابتة لوحدة التحكم باللمس.
