无风扇与有风扇工业 PC：散热设计指南

导言

热管理是工业计算系统设计中的一个主要限制因素。无论是开发嵌入式控制器还是集成人机界面平台，工程师都必须在处理性能、环境暴露和长期可靠性之间取得平衡。.

无风扇工业 PC 和有风扇工业 PC 之间的选择是一项关键的架构决策。这对机箱设计、进气保护（IP 等级）、维护间隔和系统生命周期都有影响。.

在许多部署中，工业 PC 被集成到显示系统中，作为显示系统的一部分。 工业人机界面系统架构指南. .因此，必须在系统层面而不是组件层面对热战略进行评估。.

---

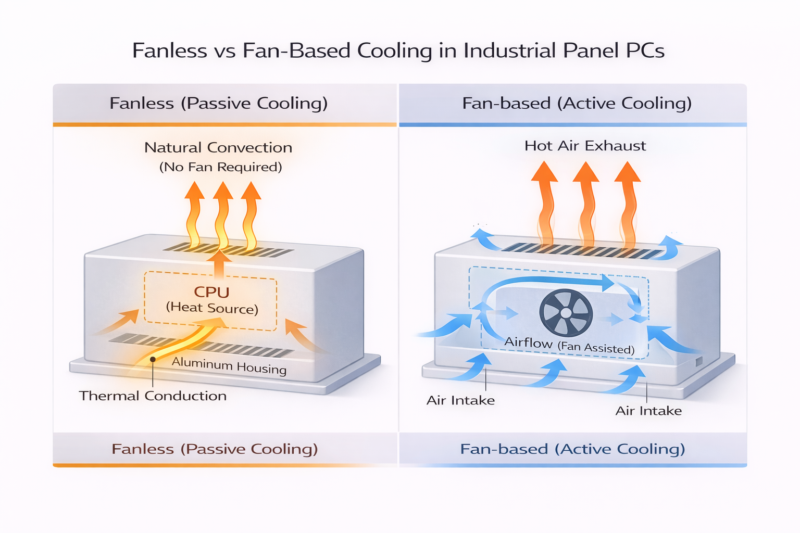

无风扇与有风扇工业 PC：冷却架构

风扇型工业 PC 通过内部风扇产生气流，对 CPU 和电源模块等发热部件进行主动冷却。.

无风扇工业 PC 使用被动冷却。热量通过传导传递到散热片和外部机箱，然后散失到周围环境中。.

在 基于面板 PC 的人机界面系统、, 由于无风扇设计支持密封机箱，并能降低维护要求，因此被普遍采用。在需要更高的计算性能或持续处理负载的应用中，风扇系统仍然具有重要意义。.

---

关键热技术和设计因素

传热机制

无风扇系统依赖于

• 通过热管和热界面材料进行传导
• 热量通过铝或钢外壳扩散
• 与周围空气的自然对流

风扇系统依赖于

• 利用气流强制对流
• 提高传热效率
• 内部气流路径优化

---

处理器功率和热设计功率 (TDP)

散热设计与处理器的选择密切相关。.

• 无风扇系统通常支持 10W-25W TDP
• 基于风扇的系统支持 35W-65W+ TDP

这决定了系统能否在不出现热节流的情况下持续进行高负荷处理。.

---

外壳和机械设计

无风扇系统需要

• 导热外壳
• 外部散热表面（散热片或机箱）
• 元件与外壳之间紧密的热耦合

风扇系统需要

• 气流通道和内部管道
• 通风口和过滤
• 优化风扇位置，避免热点

---

密封和环境保护

无风扇系统支持密封设计（IP65 及以上），适用于恶劣环境。.

当与 工业触摸屏解决方案, 这些系统可以在有灰尘、湿气或污染物的环境中运行。.

基于风扇的系统需要气流开口，这限制了可实现的进气保护，除非使用额外的外壳。.

---

系统设计的工程考虑因素

可靠性和故障模式

无风扇系统消除了与冷却有关的活动部件，降低了机械故障风险。.

风扇系统采用的组件寿命有限：

• 风扇轴承
• 气流随时间衰减
• 过滤器堵塞

在生命周期规划中必须考虑这些因素。.

---

环境条件

无风扇系统通常用于

• 灰尘或微粒较多的环境
• 高湿度条件
• 室外安装

风扇式系统更适用于

• 受控工业柜
• 清洁的室内环境

---

负载下的热性能

无风扇系统受到被动散热能力的限制。在持续高负载的情况下，热传导不足会导致以下后果

• 热节流
• 降低处理性能

基于风扇的系统由于采用主动气流，可在较高负载下提供稳定的热性能。.

---

维护和生命周期

无风扇系统

• 只需最低限度的维护
• 适用于分布式部署或难以接近的部署

风扇系统需要

• 定期清洁
• 长期更换风扇
• 检查气流通道和过滤器

---

显示屏和系统集成

在使用坚固耐用的工业触摸显示器的系统中，无风扇设计可简化密封并提高耐用性。.

显示子系统会增加总热负荷，特别是在

• 高亮度（阳光下可读）显示屏
• 在户外显示屏中使用光学胶合的系统

总热量计算必须包括这些因素。.

---

工程选择指南

冷却结构的选择应基于已定义的系统限制：

设计条件	推荐建筑	工程原理
室外部署（IP65+）	无风扇	实现密封外壳
环境温度 > 45°C	无风扇（有验证）	避免气流依赖性
CPU TDP ≤ 25W	无风扇	足够的被动冷却
CPU TDP ≥ 35W	基于风扇	需要主动冷却
全天候无人值守运行	无风扇	消除磨损部件
高性能工作负载	基于风扇	支持持续负载
受控机柜环境	基于风扇	气流可控

在大多数室外或半室外部署中，除非处理需求需要有源冷却，否则出于密封性和可靠性的考虑，无风扇架构通常是基准架构。.

---

工业部署中的常见故障情况

灰尘引起的气流衰减

在基于风扇的系统中：

• 过滤器和散热片上积聚灰尘
• 气流效率降低
• 内部温度升高

这可能导致

• 热节流
• 部件寿命缩短
• 增加维护频率

---

风扇磨损和机械故障

随着时间的推移，风扇会因机械磨损而退化，从而导致：

• 气流减少
• 冷却性能不稳定
• 系统可能关闭

---

被动散热设计不足

如果对散热设计估计不足，无风扇系统可能会遇到问题：

• 密封机箱内的热量积聚
• 降低 CPU 性能
• 长期可靠性问题

这对于暴露在阳光下的室外安装尤为重要。.

---

关键热设计输入

在选择冷却结构之前，应确定以下参数：

• 环境温度范围
• 外壳类型和材料
• 总热负荷（CPU、显示器、外围设备）
• 占空比（连续与间歇）
• 太阳照射
• 安装方法

冷却策略应根据这些输入进行验证，以确保稳定运行。.

---

典型应用

电动汽车充电系统

由于室外密封要求和集成触摸界面，无风扇系统得到了普遍使用。.

工业自动化设备

无风扇系统用于操作界面，而有风扇系统则支持更高性能的计算任务。.

信息亭和公共终端

无风扇系统可降低维护要求，提高部署可靠性。.

智能基础设施系统

票务和停车系统等应用依靠无风扇系统实现长期无人值守运行。.

---

何时适合使用无风扇或有风扇的工业 PC

无风扇工业 PC

适用于

• 要求耐环境性
• 维修通道有限
• 热负荷适中
• 需要密封外壳设计

---

风扇型工业 PC

适用于

• 需要高计算性能
• 热负荷高
• 部署环境受控

---

每种方法的局限性

无风扇系统

• 持续高性能能力有限
• 热设计要求更高（散热器、外壳质量）

风扇系统

• 需要持续维护
• 对环境污染敏感
• 包括机械磨损部件

---

结论

选择无风扇工业 PC 还是有风扇工业 PC，应根据系统级散热限制、环境暴露和处理要求来决定。.

在大多数工业部署中，机箱设计和环境条件是影响冷却架构的主要因素。然后，处理器的选择和工作负载状况决定了适合采用被动冷却还是主动冷却。.

---

常见问题

1.哪些 CPU 系列适合无风扇工业 PC？
通常最高可达 25W TDP，具体取决于机箱设计和环境条件。.

2.基于风扇的工业 PC 是否不太可靠？
其中包括需要维护且寿命有限的机械部件，如风扇。.

3.无风扇工业 PC 可以在户外使用吗？
是的，它们通常用于经过适当热设计验证的密封室外系统。.

4.是什么限制了无风扇系统的性能？
持续负载下的被动散热能力。.

5.显示器会影响散热设计吗？
是。高亮度和光学胶合显示屏会增加系统总热负荷，必须计算在内。.
