工业触摸屏的工作原理以及如何选择正确的技术

快速解答：工业触摸屏的工作原理

工业触摸屏通过压力（电阻）、电容（PCAP）或红外线干扰来检测输入。传感器捕捉互动，控制器将其转换为坐标，系统将其作为用户输入进行处理。正确的技术取决于环境、电磁干扰条件和输入方法。.

导言

工业触摸屏广泛应用于人机界面、平板电脑、信息亭和户外设备。.

不正确地选择触摸技术会导致系统级问题，例如

• 潮湿环境中的错误输入
• 使用手套时功能丧失
• 电磁干扰（EMI）下运行不稳定

了解工业触摸屏的工作原理直接关系到系统的可靠性、生命周期成本以及在实际操作条件下的可用性。 工业触摸屏技术指南。.

---

什么是工业触摸屏？

一个 工业触摸屏 是一种与显示屏集成的输入接口，可检测用户交互并将其转换为数字信号。.

典型的系统包括

• 传感器层 - 检测触摸事件
• 控制器集成电路 - 将原始信号处理成坐标
• 通信接口 - USB、I²C 或串行

与消费级设备不同，工业触摸屏是专为在以下条件下运行而设计的：

• 电气噪声（EMI）
• 宽温度范围
• 湿气和污染物
• 连续工作周期

---

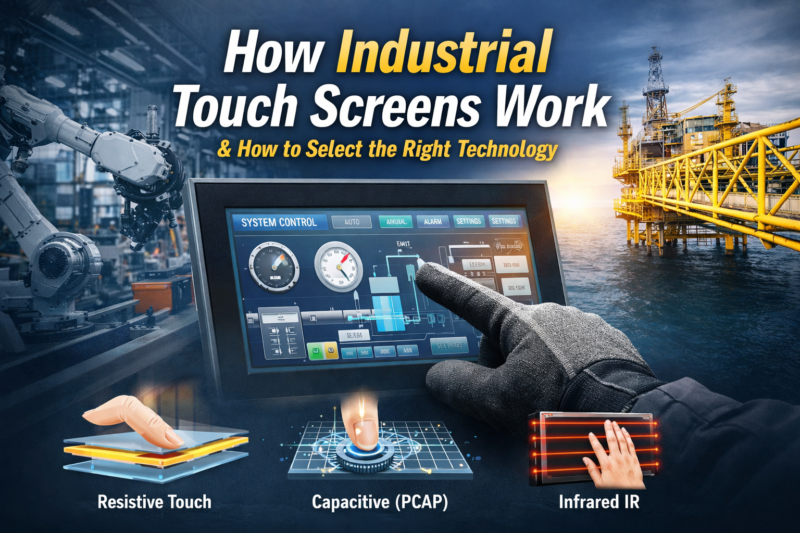

工业系统中使用的触摸屏技术

电阻式触摸

电阻式触摸屏通过施加在两个导电层上的压力来检测输入。.

特点

• 可与手套和触控笔一起使用
• 抗电磁干扰
• 由于增加了层数，光学清晰度降低

---

投射电容式（PCAP）

PCAP 触摸屏能检测导电物体（如手指）与表面相互作用时静电场的变化。.

特点

• 支持多点触控和手势
• 光学清晰度高，经久耐用
• 需要针对工业环境进行调整

---

红外线（IR）触摸屏

红外系统使用横跨屏幕表面的红外光束网格。当光束中断时，就会检测到触摸。.

特点

• 无需物理叠加
• 无机械磨损
• 对污染和环境干扰敏感

---

工业触摸屏选择指南

应根据环境和操作限制来选择触摸技术。.

条件	推荐技术	工程原因
需要戴手套操作	电阻/调谐 PCAP	可靠的输入检测
户外阳光	PCAP + 光学胶合	提高能见度和对比度
潮湿环境	调谐 PCAP	减少误触发
高电磁干扰环境	电阻式	信号更稳定
多点触控界面	PCAP	支持手势输入
严重污染	红外线（有限使用）	无表面接触层

要点
没有放之四海而皆准的最佳解决方案--选择必须符合系统的限制条件。.

消费者与工业设计的工业触摸性能有何不同

在许多项目中，出现故障的原因是在工业环境中使用了消费级触摸屏。.

工业级触摸解决方案通常包括

• EMI 屏蔽和接地优化
• 对控制器固件进行调整，以实现防水和降噪功能
• 加厚盖板玻璃，确保机械耐用性
• 组件长期可用性

例如，标准 PCAP 面板在洁净环境中可能运行良好，但如果不进行调整，在雨天、电磁干扰严重或戴手套的应用中往往会出现故障。.

因此，工业系统中的触摸性能不仅取决于技术，还取决于解决方案的设计和集成方式。.

---

工业触摸屏的常见故障模式

现场故障往往是由于技术选择不匹配而不是组件缺陷造成的。.

1.潮湿条件下的误触输入

水滴会带来意想不到的电容变化，导致 PCAP 系统出现鬼影输入。.

---

2.电磁干扰引起的不稳定性

如果屏蔽和接地不足，附近的电机、驱动器或逆变器可能会破坏电容传感。.

---

3.手套输入故障

如果不对控制器进行调整，标准 PCAP 系统就无法检测到非导电手套。.

---

4.电阻层退化

在使用率高的环境中，表层的机械磨损会随着时间的推移而降低精度。.

---

工程说明：
稳定的性能要求在控制器调整、接地、屏蔽和固件方面进行协调设计，而不仅仅是面板选择。.

---

系统集成的工程考虑因素

环境条件

• 工作温度范围
• 接触水或湿气
• 灰尘、油或化学污染物

---

光学性能

• 透光效率
• 反思管理
• 阳光下的可读性

光学粘接 在室外或高亮度环境中，可提高对比度并减少内部反射。.

---

机械耐久性

• 盖板玻璃厚度（通常为 2-6 毫米）
• 抗冲击性（IK 等级）
• 表面处理（防眩光、防指纹）

---

EMI 和电气设计

电容式系统需要

• 稳定的接地架构
• 屏蔽设计
• 控制器参数调整

---

工业设备集成

工业触摸屏可集成到完整的系统中，如

• 基于面板 PC 的人机界面平台
• 嵌入式控制接口
• 户外信息亭和电动汽车充电系统

实际上，系统集成对触摸性能的影响比单独的触摸面板更大。.

---

每种技术何时适用

何时使用 PCAP？

• 需要多点触控交互
• 高显示清晰度非常重要
• 运行环境可控或可调

---

使用电阻时：

• 必须佩戴手套或使用触控笔输入
• 电磁干扰情况严重
• 系统成本限制严格

---

在以下情况下使用定制触摸解决方案

• 水、电磁干扰和手套输入共存
• 标准解决方案无法实现可靠性目标
• 需要长生命周期支持（>5-7 年

---

如何选择合适的工业触摸屏

评估以下参数：

• 运行环境（温度、湿度、污染物）
• 输入方法（手指、手套、触控笔）
• EMI 暴露水平
• 光学性能要求
• 预期生命周期和维护限制

触摸选择应被视为系统工程决策，而不是用户界面偏好。.

---

常见问题

电阻式和电容式触摸屏有什么区别？
电阻式触摸依靠压力，可与手套或触控笔配合使用。电容式（PCAP）具有更高的清晰度和多点触摸功能，但需要导电输入。.

---

PCAP 触摸屏能戴手套使用吗？
是的，但这取决于控制器的调整或导电手套的使用。.

---

工业触摸屏是否防水？
它们可以设计成暴露在水中，但需要密封和固件调整，以防止错误输入。.

---

工业环境中触摸故障的原因是什么？
典型的原因包括 EMI 干扰、水引起的错误输入以及不正确的技术选择。.

---

工业触摸屏的预期使用寿命有多长？
PCAP 系统的触摸次数可超过数千万次，而电阻式系统由于机械磨损，使用寿命通常较短。.

---
