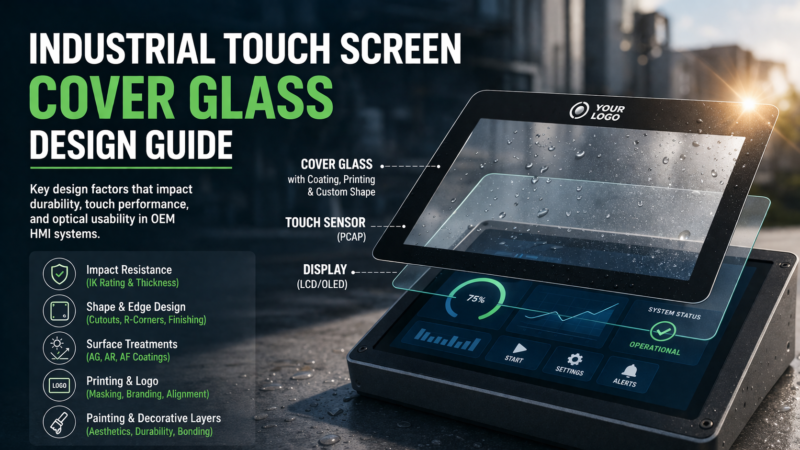

工业触摸屏保护玻璃设计指南

工业触摸屏盖板不仅仅是一块透明的保护片。它不仅决定了产品的外观，还保护着下方的触摸传感器。其材质、厚度、形状、边缘质量、印刷及表面处理等参数，都必须在生产前明确规定。.

一份优秀的盖板玻璃图纸应清晰地回答以下六个问题：

• 需要使用哪种玻璃以及采用何种强化工艺？
• 玻璃应该有多厚？
• 轮廓、边角和镂空尺寸分别是多少？
• 边缘应该如何处理？
• 背面必须印什么内容？
• 该表面需要进行AG、AR还是AF处理？

在发布图纸以供取样之前，应就以下几点达成一致。.

1. 选择玻璃材质

工业触摸屏保护玻璃的两种常见基材是钠钙玻璃和铝硅酸盐玻璃。.

玻璃材料	实际应用
钠钙玻璃	一种广泛可用且经济实惠的通用工业保护玻璃选择
硅铝酸盐玻璃	常用于需要高强度和精确尺寸的薄壁设计中

仅凭材料名称并不能保证其性能。最终强度还取决于玻璃厚度、强化方法、边缘状况、开口以及加工质量。.

如果项目要求使用特定品牌的玻璃或特定等级的材料，请在图纸上注明。否则，请明确规定所需的性能指标，并让供应商提出可用的等效产品方案以供审批。.

2. 选择加固方法

工业用盖板玻璃通常在切割、钻孔和边缘处理之后进行强化处理。.

热强化玻璃

热钢化工艺通常用于相对较厚或较大的防护玻璃。它能提供良好的抗弯曲、抗冲击和抗热应力性能。当经过正确热钢化的玻璃破碎时，通常会形成较小的碎片，而不是大块的尖锐碎片。.

其局限性包括实际最小厚度、可能出现的光学波纹，以及针对孔位和边缘几何形状的更严格限制。这些限制因加工设备而异。.

化学强化玻璃

化学强化工艺通常用于对平整度、尺寸精度和表面强度要求较高的较薄盖板玻璃。该工艺适用于许多小型工业人机界面（HMI）和触摸屏。.

然而，化学强化玻璃并不一定具有与热强化安全玻璃相同的破裂行为。材料、表面压应力、层厚以及最终零件的几何形状都会产生影响。.

这两种方法都没有哪一种绝对更好。如需详细比较，请参阅 热钢化玻璃与化学强化玻璃的对比.

所有加工工序应在强化处理前完成。事后进行切削或磨削可能会损坏强化层，并降低边缘强度。.

3. 选择合适的玻璃厚度

盖板玻璃的厚度是在防护性、重量、成本和触控性能之间取得平衡的结果。.

典型厚度	共同的起点
1.1–1.8 毫米	超薄室内控制界面和紧凑型触摸屏
2–3 毫米	通用工业人机界面（HMI）、设备控制系统和自助服务终端
4–6 毫米	需要更高抗冲击性的公共设施或项目

这些范围仅供设计参考，并非固定规则。.

在最终产品中，玻璃越厚并不一定就越坚固。一块边缘有缺口、内部有锐角或支撑不佳的厚玻璃板，其损坏时间可能比一块经过正确加工的薄玻璃板还要早。.

对于PCAP触摸屏，增加盖板玻璃的厚度会缩小触摸信号的裕度。较厚的玻璃虽然仍可正常工作，但必须与所选的触摸传感器和控制器进行兼容性验证。在样品评估过程中，应将戴手套和湿手触摸的要求纳入考量。.

6毫米强化玻璃常用于IK10级防护项目，但仅凭玻璃厚度并不能确定IK等级。IK性能必须在规定的结构上进行验证。请参阅我们的 IK10 触摸屏测试指南 感谢这一殊荣。.

4. 定义轮廓、角部和镂空部分

工业保护玻璃并不一定非得是普通的矩形。其设计可以包括：

• 自定义长度和宽度
• 外角呈圆角
• 用于摄像头、传感器或指示灯的孔
• 用于按钮或扬声器的插槽
• 用于布线或机械间隙的凹槽
• 不规则的外轮廓

每个特征都会影响加工成本、产量和强度。.

角落

与尖锐的棱角相比，圆角的外角更便于操作，且不易受损。槽口和切口中的内角也应采用合理的圆角半径。尖锐的内角会使应力集中，从而增加开裂的风险。.

孔和镂空

图纸必须明确规定：

• 孔或开孔尺寸
• 中心位置或基准尺寸
• 转弯半径
• 尺寸公差
• 距最近玻璃边缘的距离

请勿将孔洞设置在距离边缘或另一个开口过近的位置。最小安全距离取决于玻璃厚度、材质、强化方法及加工能力，因此应在设计定稿前进行审核。.

形状公差

应避免设定比产品实际需求更严格的公差。不必要的精度不仅会增加加工难度和成本，却无法提升功能。关键公差仅应用于必须与另一个部件对齐的特征。.

5. 指定边缘处理方式

边缘是玻璃部件中最易受损的部分之一。细小的缺口或加工损伤在组装、运输或使用过程中可能会成为裂纹的起始点。.

常见的边缘选项包括：

• 地面边缘
• 抛光边缘
• 倒角
• 圆角或C型边缘处理

正确的表面处理方式取决于该边缘在组装过程中是隐藏、外露还是会被触及。外露的边缘通常需要更好的视觉效果，而隐藏的边缘仍需光滑且无不可接受的缺口。.

图纸应明确标注所需的边缘处理方式，而非仅使用“安全边缘”等笼统的说明。如果外观要求重要，应明确界定可见表面，并就经批准的样品达成一致。.

6. 设计黑色边框和印刷效果

黑色边框、徽标和功能图标通常印在盖板玻璃的背面。背面印刷可在正常使用过程中保护油墨免受直接接触、清洁和磨损的影响。.

该艺术作品应明确说明：

• 透明观察窗
• 黑面具的尺寸
• 徽标的位置和大小
• 印有图案的按钮或图标
• 透明指示窗
• 打印颜色
• 打印面
• 注册容差
• 墨水耐久性要求

黑色边框

黑色遮盖膜将触摸传感器的边缘、粘合剂以及玻璃背面的其他结构遮盖起来。其宽度应足够大，以确保在正常装配公差范围内不会露出不平整的边缘。.

同时，印刷开口不得遮挡所需的可见区域。因此，应根据实际产品图纸核对开口的尺寸，而不是根据名义网版尺寸进行估算。.

颜色和不透明度

“在需要保证颜色一致性时，”黑色”并非完整的印刷规范。请指定一个经批准的颜色参考标准，例如潘通（Pantone）、RAL 或实物样品。对于其他颜色，请同时指定目标颜色和可接受的色差范围。.

油墨还需具备足够的不透明度，以遮盖其后方的部分。背光照射可能会暴露在正常室内光线下无法看到的针孔或涂布不均匀现象，因此可能需要进行背光检查。.

户外印刷

对于户外应用，请选用能够承受预期紫外线照射、温度和湿度的墨水。标准装饰性墨水可能会随着时间推移而褪色、变色或失去附着力。户外适用性应通过材料数据或经双方同意的测试来确认，而非仅凭外观推断。.

除非已确认其对电容式传感的影响，否则请避免在触摸区域附近使用导电或金属油墨。.

7. 选择表面处理方式

表面处理应旨在解决一个明确的问题。不应仅仅因为其他产品规格中提到了这一项，就将其加入其中。.

治疗	主要功能	主要考虑因素
AG	可使清晰的倒影变得模糊，并减少镜面般的眩光	会增加雾感，并可能降低视觉锐度
AR	在保持清晰度的同时，减少表面反射	需要对涂层质量、操作和清洁进行严格控制
AF	减少指纹残留，便于清洁	无法提供抗冲击性，也不能使玻璃防刮

AG、AR 和 AF 有时可以结合使用，但最终的光学效果和耐用性必须通过实物样品进行确认。户外使用并不一定需要 AG 涂层；具体选择取决于实际光照条件、清晰度要求以及清洁条件。.

如需更详细的比较，请参阅 工业触摸显示屏用AG、AR和AF玻璃的对比.

图纸上必须注明每个表面将进行何种处理。当前后表面采用不同的加工工艺时，这一点尤为重要。.

8. 绘制完整的盖玻片图

一份可用于生产的图纸应包含以下信息：

绘图项目	必填信息
玻璃材料	材料类型或经批准的等效材料
加强	热强化或化学强化
厚度	公称厚度和公差
整体尺寸	长度、宽度及尺寸公差
角落	外半径和内半径
招聘信息	孔、槽、切口及其位置
边缘处理	磨平、抛光、倒角或其他规定的表面处理
打印	图稿、颜色、不透明度、边距和公差
表面处理	AG、AR、AF 和处理面
外貌标准	允许存在的划痕、缺口、针孔和印刷缺陷
环境要求	紫外线、温度、湿度或化学物质接触（如适用）

所有关键尺寸均应采用统一的基准系统。尽可能提供徽标和印刷图形的矢量图稿。如果图纸与图稿之间存在冲突，应在解决差异之前暂不开始生产。.

9. 在批量生产前批准样品

第一个样品应作为玻璃部件进行检查，而不仅仅是从正面拍照。.

确认：

• 整体尺寸和厚度
• 孔位和镂空位置
• 圆角半径和边缘质量
• 印刷窗口对齐
• 颜色、不透明度和针孔
• 表面处理外观
• 划痕、缺口及其他外观瑕疵
• 与预期的触摸传感器相匹配
• 透过最终玻璃厚度实现触控响应

请将已批准的图纸、设计稿和实物金样一同保存。这三份参考资料有助于在重复生产时避免因颜色、边缘外观或可接受的外观缺陷而产生的争议。.

最终建议

请不要仅将工业触摸屏保护玻璃描述为“3毫米钢化玻璃，带黑色印刷”。这样会留下太多重要细节，容易产生歧义。.

一份可行的技术规范必须明确规定玻璃材料、强化工艺、厚度、轮廓、边角、孔洞、边缘处理、印刷、表面处理、公差及外观标准。最终厚度及任何导电印刷内容，在批准前还应与PCAP触摸屏设计进行核对。.

如果您正在开发一款定制的工业触摸屏，Eagle Touch 可以审核盖板玻璃图纸，并据此匹配所需的触摸传感器。了解更多关于我们的 定制工业触摸屏.

常见问题

工业触摸屏最常见的保护玻璃厚度是多少？

2至3毫米是普通工业应用中常见的起始厚度范围，但具体厚度取决于尺寸、所需的保护性能、加固要求、触感性能以及成本。.

化学强化玻璃比热强化玻璃更好吗？

并非所有情况都如此。化学强化通常适用于薄型、精密玻璃。热强化则通常用于较厚或较大的防护玻璃。正确的选择取决于所需部件及断裂行为。.

玻璃经过强化处理后还能打孔吗？

这些工序应在强化处理之前完成。强化处理后的钻孔或磨削可能会损坏强化层，并可能导致玻璃破裂。.

AF镀膜能让保护玻璃具有抗刮擦性吗？

不。AF 涂层可提高抗指纹性和易清洁性，但不能替代对玻璃强度的合理要求、表面硬度要求或耐磨性要求。.
