الزجاج المضاد للتوهج مقابل الزجاج المضاد للانعكاس للشاشات الصناعية

مقدمة

كثيرًا ما يتم نشر شاشات العرض الصناعية في بيئات يصعب فيها التحكم في ظروف الإضاءة. قد يتم تركيب المعدات على أرضيات المصانع ذات الإضاءة العلوية القوية، أو داخل محطات النقل ذات الإضاءة المختلطة، أو في الهواء الطلق حيث تتعرض شاشات العرض لأشعة الشمس المباشرة.

في هذه الحالات، يمكن أن تؤدي الانعكاسات من سطح الشاشة إلى تقليل إمكانية القراءة بشكل كبير. قد يواجه المشغلون صعوبة في عرض معلمات الماكينة أو المعلومات التشخيصية أو واجهات المستخدم الرسومية عندما يهيمن الوهج على سطح الشاشة.

بالنسبة للمهندسين الذين يصممون أنظمة واجهة الواجهة HMI الصناعية، فإن رؤية الشاشة ليست فقط مشكلة في سهولة الاستخدام، بل هي أيضًا مشكلة موثوقية تشغيلية.

هناك نوعان من العلاجات البصرية الشائعة المستخدمة لتحسين الرؤية هما زجاج مضاد للوهج (AG) و زجاج مضاد للانعكاس (AR). على الرغم من أن كلتا التقنيتين تهدفان إلى الحد من تأثير الضوء المنعكس، إلا أنهما تعتمدان على آليات فيزيائية مختلفة وتنتج خصائص بصرية مختلفة.

يعد فهم الاختلافات الهندسية بين هذه الأساليب جزءًا مهمًا من تصميم شاشات العرض الصناعية القابلة للقراءة تحت أشعة الشمس وأنظمة HMI الخارجية.

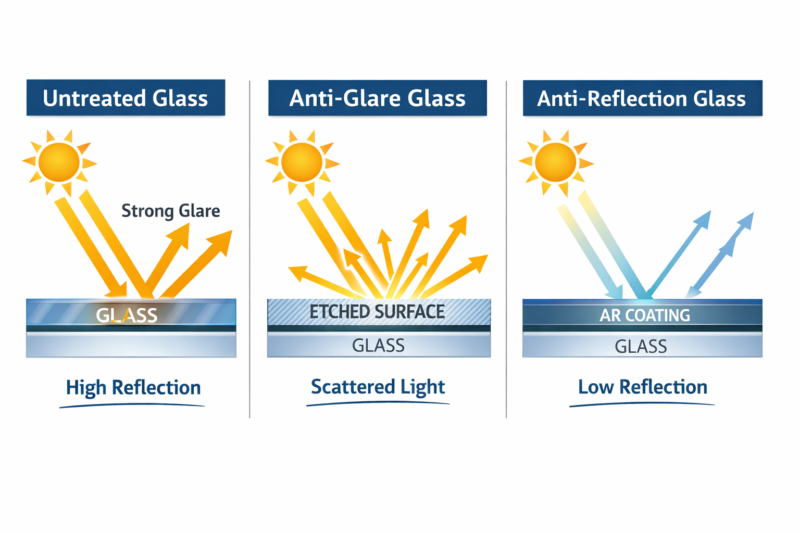

مقارنة سريعة بين الزجاج المضاد للتوهج والزجاج المضاد للانعكاس - مقارنة سريعة

تعمل كلتا التقنيتين على تحسين إمكانية قراءة الشاشة، ولكنهما تعالجان تحديات بصرية مختلفة.

تقلل الأسطح المضادة للوهج من التشتت البصري للانعكاسات عن طريق تشتيت الضوء، بينما تقلل الطلاءات المضادة للانعكاس من كمية الضوء المنعكس من سطح الشاشة.

ما هو الزجاج المضاد للتوهج والزجاج المضاد للانعكاس

عادةً ما يتم تطبيق المعالجات المضادة للوهج والمضادة للانعكاس على طبقة زجاج التغطية لوحدة عرض صناعية. الغرض منها هو تقليل الانعكاسات التي تتداخل مع رؤية الشاشة.

ومع ذلك، تختلف الآليات الأساسية اختلافًا كبيرًا.

زجاج مضاد للتوهج

يتم إنتاج الزجاج المضاد للوهج باستخدام عملية النقش الدقيق على سطح الزجاج.

تُنشئ هذه العملية تراكيب سطحية مجهرية تُبعثر الضوء الوارد بدلاً من عكسه في اتجاه واحد. ونتيجة لذلك، تبدو الانعكاسات منتشرة بدلاً من أن تبدو كالمرآة.

تشمل الخصائص النموذجية ما يلي:

• تقليل انعكاسات المرآة
• إضاءة محيطة منتشرة
• مظهر السطح غير اللامع
• انخفاض طفيف في الحدة الملحوظة

نظرًا لأن بنية السطح تعمل على نشر الضوء، فإن الضوء المنبعث من لوحة LCD مبعثر قليلاً أيضًا. لذلك قد تبدو النصوص الدقيقة أو التفاصيل الرسومية الصغيرة أكثر نعومة مقارنة بالزجاج غير المعالج.

تُستخدم الأسطح المضادة للوهج بشكل شائع في البيئات التي توجد فيها إضاءة اتجاهية قوية.

زجاج مضاد للانعكاس

استخدامات الزجاج المضاد للانعكاس طلاءات بصرية متعددة الطبقات المترسبة على سطح زجاج الغطاء.

يعكس الزجاج غير المعالج عادةً ما يقرب من 4-8% من الضوء الساقط لكل سطح. تقلل طبقات الطلاء بالواقع المعزز من هذا الانعكاس من خلال التداخل الهدام بين الموجات الضوئية المنعكسة.

واعتمادًا على تصميم الطلاء، يمكن تقليل انعكاس السطح إلى ما يقرب من 1-2%, مما يزيد من انتقال الضوء بشكل عام.

في العديد من شاشات العرض الصناعية، يمكن أن يتجاوز إجمالي الإرسال عبر السطح الزجاجي 95%, تحسين تباين العرض في البيئات الساطعة.

على عكس الأسطح المضادة للوهج، تحافظ طبقات الطلاء بالواقع المعزز على حدة الصورة لأنها تقلل من الانعكاسات دون تشتيت ضوء الشاشة.

ولهذا السبب، كثيرًا ما يُستخدم الزجاج المغطى بالواقع المعزز في شاشات عرض قابلة للقراءة تحت أشعة الشمس والمعدات الخارجية.

التقنيات الرئيسية في المداخن البصرية للشاشات الصناعية

عادةً ما يتم دمج المعالجات المضادة للوهج والمعالجات المضادة للانعكاس كجزء من عرض المكدس الضوئي التي تتضمن وحدة LCD، ومستشعر اللمس، وزجاج الغطاء، وطبقات الربط.

الهياكل السطحية المحفورة الدقيقة

يعتمد الزجاج المضاد للوهج على خشونة السطح التي يتم التحكم فيها من خلال الحفر الكيميائي أو الميكانيكي.

تستخدم الأسطح النموذجية المضادة للوهج خشونة السطح (Ra) في حدود 0.1-0.3 ميكرومتر.

يجب التحكم في خشونة السطح بعناية:

إذا كانت خشونة السطح مرتفعة للغاية:

• تنخفض حدة الصورة
• يصبح من الصعب قراءة النص الصغير

إذا كانت خشونة السطح منخفضة للغاية:

• يصبح تقليل الوهج أقل فعالية

تعتمد بنية السطح المناسبة على دقة العرض ومسافة المشاهدة وظروف الإضاءة المحيطة.

يجب أيضًا أن يظل الزجاج المضاد للوهج متوافقًا مع أنظمة اللمس التكاثفية المسقطة (PCAP), والتي تتطلب خصائص كهربائية وبصرية مستقرة عبر سطح زجاج الغطاء.

الطلاءات البصرية متعددة الطبقات

تتكون الطلاءات المضادة للانعكاس من عدة طبقات عازلة رقيقة ذات مؤشرات انكسار مختلفة.

تم تصميم سماكة كل طبقة بالنسبة للأطوال الموجية للضوء المرئي بحيث يتم إلغاء موجات الضوء المنعكسة جزئيًا من خلال التداخل.

في شاشات العرض الصناعية، غالبًا ما تستخدم طلاءات الواقع المعزز مع الترابط البصري في شاشات العرض الصناعية.

يزيل الترابط البصري الفجوة الهوائية بين لوحة LCD ومستشعر اللمس وزجاج الغطاء. يؤدي التخلص من هذه الواجهات إلى تقليل الانعكاسات الداخلية وتحسين تباين الشاشة.

يشيع استخدام حزم شاشات العرض المدمجة التي تجمع بين طلاءات الواقع المعزز والربط ومستشعرات اللمس في حلول شاشات اللمس الصناعية, حيث يجب الحفاظ على الأداء البصري وموثوقية النظام عبر مجموعة الشاشة بأكملها.

الاعتبارات الهندسية

يتطلب الاختيار بين الزجاج المضاد للوهج والزجاج المضاد للانعكاس تقييم عدة عوامل هندسية عبر نظام العرض الكامل.

بيئة الإضاءة المحيطة

تؤثر ظروف الإضاءة بقوة على الأداء البصري.

في بيئات مثل:

• طوابق التصنيع
• المستودعات
• خطوط الإنتاج

غالبًا ما تخلق الإضاءة العلوية القوية انعكاسات موضعية. تعمل الأسطح المضادة للوهج على تشتيت هذه الانعكاسات ويمكنها تحسين رؤية المشغل.

في التركيبات الخارجية، غالبًا ما تكون الانعكاسات ناتجة عن أشعة الشمس المباشرة. في هذه الحالات، عادةً ما توفر الطلاءات المضادة للانعكاس التي تقلل من انعكاس السطح تباين عرض أفضل.

الوضوح البصري وجودة الصورة

يقدم الزجاج المضاد للوهج انتشار الضوء، مما قد يقلل قليلاً من حدة الصورة الملحوظة.

شاشات العرض الموجودة:

• نص تشخيصي صغير
• واجهات رسومية مفصلة
• بيانات عالية الدقة

قد يتأثر بهذا الانتشار.

تحافظ الطلاءات المضادة للانعكاس على وضوح الصورة لأنها لا تشتت ضوء الشاشة.

غالبًا ما تستفيد التطبيقات التي تتطلب تفاصيل بصرية دقيقة من الزجاج المغطى بالواقع المعزز.

متانة السطح

يجب أن تتحمل المعدات الصناعية التنظيف المتكرر والتعرض البيئي والتفاعل الميكانيكي.

عادةً ما تكون الأسطح المضادة للوهج مدمجة مباشرةً في السطح الزجاجي وتظل ثابتة أثناء الاستخدام طويل الأمد.

يجب تصميم طلاءات الواقع المعزز بصلابة ومقاومة بيئية كافية. ويتم تقييم الطلاءات الصناعية عادةً باستخدام اختبارات مثل:

• التدوير الحراري
• التعرض للرطوبة
• اختبار مقاومة الأشعة فوق البنفسجية
• تقييم مقاومة التآكل

تُعد المتانة مهمة بشكل خاص للمعدات الخارجية والواجهات التي تواجه الجمهور.

التكامل مع أنظمة اللمس

تستخدم معظم شاشات العرض الصناعية تقنية اللمس السعوية المسقطة (PCAP).

يجب أن تظل المعالجات السطحية متوافقة مع الخصائص الكهربائية والبصرية لنظام اللمس.

تتضمن معلمات التكامل المهمة ما يلي:

• سمك زجاج الغطاء الزجاجي
• توصيل الطلاء
• المواد اللاصقة للربط البصري
• حساسية وحدة التحكم باللمس

تقوم العديد من الشركات المصنعة للمعدات بدمج هذه العناصر من خلال حلول شاشات اللمس الصناعية, مما يضمن عمل نظام اللمس والمجموعة الضوئية معاً بشكل موثوق.

التطبيقات الصناعية النموذجية

يُستخدم الزجاج المضاد للوهج والزجاج المضاد للانعكاس في مجموعة كبيرة من المعدات الصناعية.

محطات شحن السيارات الكهربائية

تعمل شواحن السيارات الكهربائية الخارجية تحت أشعة الشمس المباشرة. تساعد طبقات الطلاء المعزز بالواقع المعزز مع الترابط البصري في الحفاظ على تباين الشاشة وسهولة القراءة.

معدات الأتمتة الصناعية

كثيرًا ما تعمل لوحات التحكم في الماكينة تحت إضاءة علوية قوية. يقلل الزجاج المضاد للوهج من الانعكاسات من إضاءة السقف.

عادةً ما تدمج هذه الأنظمة شاشات لمس صناعية متينة تعمل باللمس مصممة للتشغيل المستمر في المصنع.

الأكشاك العامة ومحطات الخدمة الذاتية

تعمل أكشاك الخدمة الذاتية وأنظمة التذاكر في ظروف إضاءة مختلطة. يمكن استخدام زجاج AG أو AR حسب بيئة التركيب.

أنظمة البنية التحتية الذكية

غالبًا ما تعتمد محطات النقل، وأنظمة وقوف السيارات، وأجهزة التحكم في الوصول على لوحة الكمبيوتر الشخصي أنظمة HMI القائمة على HMI التي تجمع بين أجهزة الحوسبة ووحدات العرض المتينة.

عندما يعمل الزجاج المضاد للوهج بشكل جيد

الزجاج المضاد للوهج مناسب بشكل عام في الحالات التالية:

• وجود إضاءة علوية قوية
• تُستخدم الشاشة بشكل أساسي في الداخل
• انتشار الصورة المعتدل مقبول
• متانة السطح أولوية

عندما يكون الزجاج المضاد للانعكاس مفضلًا

يتم اختيار الزجاج المضاد للانعكاس عادةً عندما:

• سهولة القراءة الخارجية مطلوبة
• يجب أن يظل تباين الشاشة عالياً في ضوء الشمس
• يتم استخدام الترابط البصري في حزمة العرض

في عمليات نشر المعدات المتخصصة، يمكن أيضًا دمج هذه الحلول البصرية من خلال حلول عرض مصنعي المعدات الأصلية المخصصة لمطابقة تصميم الضميمة، ومتطلبات السطوع، والقيود البيئية.

الخاتمة

يعمل كل من الزجاج المضاد للوهج والزجاج المضاد للانعكاس على تحسين إمكانية قراءة الشاشات الصناعية، ولكنهما يعالجان تحديات بصرية مختلفة.

يقلل الزجاج المضاد للوهج من التوهج عن طريق نشر الضوء الوارد من خلال سطح محفور دقيق. تقلل الطلاءات المضادة للانعكاس من كمية الضوء المنعكس من سطح الشاشة مع الحفاظ على وضوح الصورة.

يتطلب اختيار الحل المناسب تقييم ظروف الإضاءة ومتطلبات المتانة والتكامل مع نظام العرض الكامل.

بالنسبة لمصممي المعدات الصناعية، عادةً ما يتم النظر في هذه المعالجات البصرية إلى جانب تحسين السطوع والترابط البصري وتكامل نظام اللمس عند تطوير أنظمة عرض موثوقة قابلة للقراءة تحت أشعة الشمس.

الأسئلة الشائعة

ما الفرق بين الزجاج المضاد للوهج والزجاج المضاد للانعكاس؟

يعمل الزجاج المضاد للوهج على نشر الضوء الوارد باستخدام سطح محفور دقيق. يستخدم الزجاج المضاد للانعكاس طلاءات بصرية رقيقة تقلل من انعكاس السطح وتزيد من انتقال الضوء.

هل يقلل الزجاج المضاد للوهج من حدة الشاشة؟

نعم. نظرًا لأن السطح ينشر الضوء، يمكن للزجاج المضاد للوهج أن يخفف حواف الصورة قليلاً مقارنة بالزجاج المطلي بالواقع المعزز.

هل الزجاج المضاد للانعكاس أفضل للشاشات الخارجية؟

في العديد من البيئات الخارجية، تعمل طلاءات الواقع المعزز على تحسين الرؤية من خلال تقليل الانعكاس وزيادة تباين الشاشة.

هل يمكن الجمع بين التقنيات المضادة للوهج والتقنيات المضادة للانعكاس؟

تجمع بعض حوامل الشاشات بين الزجاج المحفور بخفة مع طلاءات الواقع المعزز لتحقيق التوازن بين تقليل الوهج ووضوح الصورة.

كيف يعمل الترابط البصري على تحسين رؤية الشاشة؟

يزيل الترابط البصري الفجوات الهوائية بين طبقات الشاشة، مما يقلل من الانعكاسات الداخلية ويحسّن التباين في البيئات ذات الإضاءة المحيطة العالية.
