Как выбрать монитор, читаемый при солнечном свете, для оборудования, используемого на открытом воздухе

Монитор, читаемый при солнечном свете, не следует выбирать, ориентируясь исключительно на яркость.

ЖК-дисплей с яркостью 2000 нит по-прежнему может быть плохо читаем на улице, если переднее стекло слишком сильно отражает свет, воздушный зазор снижает контрастность или подсветка не может поддерживать полную мощность при нагревании корпуса.

Если речь идет об установке на открытом воздухе, то лучше задать следующий вопрос:

Будет ли готовый монитор оставаться читаемым, сенсорным и термически стабильным в условиях, в которых он будет фактически эксплуатироваться?

Это означает, что нужно не ограничиваться лишь техническими характеристиками ЖК-дисплея, а тщательно проверять все компоненты дисплея: яркость, оптическое склеивание, защитное стекло, обработку поверхности, сенсорные характеристики, герметизацию и тепловой дизайн.

Доступные конфигурации см. в нашем Решения для мониторов, читаемых при солнечном свете.

---

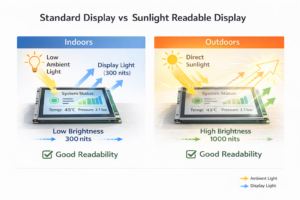

Краткий ответ: сколько нит вам нужно?

Яркость — это полезный отправной пункт, но она не должна быть единственным критерием выбора.

Установка	Практический диапазон запуска	Что проверить дальше
Обычные условия в помещении	250-350 нит	Угол обзора и освещенность окружающей среды
Светлое помещение / завод	350–500 нит	Ослепление и угол установки
Полуоткрытое / в тени	500-800 нит	AG-стекло и отражение
Естественное освещение на улице	800-1500 нит	Оптическое склеивание и защитное стекло
Прямые солнечные лучи	1000–2000+ нит	Отражение, тепло и постоянная яркость
Условия с интенсивным прямым солнечным излучением / высоким уровнем отражения	1500–2500+ нит	Полная оптическая и тепловая валидация

Эти диапазоны не являются жесткими правилами.

Дисплей с технологией «well-bonded» яркостью 1000–1200 нит может превосходить по характеристикам более яркий дисплей без такой технологии, если удается лучше контролировать отражения.

Прежде чем утвердить техническое задание, задайте себе один важный вопрос:

Указанная яркость измеряется на ЖК-дисплее или через готовую сенсорную панель и защитное стекло?

Эта разница может быть значительной.

---

1. Яркость — это первый критерий, а не определение читаемости при солнечном свете

Приборы типа «Nits» измеряют яркость. Они не измеряют, какая доля солнечного света отражается обратно в сторону оператора.

Именно поэтому два монитора с одинаковой номинальной яркостью могут выглядеть совершенно по-разному при использовании на улице.

Конечная читаемость зависит от нескольких факторов:

• Яркость ЖК-дисплея
• направление солнечного света
• угол обзора
• оптическое склеивание
• пропускание света через защитное стекло
• Обработка AG или AR
• сенсорная структура
• температура в корпусе

Увеличение мощности подсветки помогает лишь до определённого предела.

Если передняя поверхность отражает значительное количество окружающего света, простое увеличение яркости ЖК-дисплея становится неэффективным способом решения этой проблемы.

Яркий экран, расположенный за стеклом с высоким коэффициентом отражения, может по-прежнему действовать как зеркало.

---

2. Проверяйте яркость готового дисплея, а не только ЖК-экрана

Это одна из самых распространённых ошибок при поиске поставщиков.

Поставщик может указать в предложении:

1200 нит

но это значение может быть связано с самой ЖК-панелью.

После сборки дисплея свет всё ещё должен проходить через него:

ЖК-дисплей → клеевой материал → сенсорный датчик → защитное стекло → обработка поверхности

Каждый слой влияет на конечный оптический результат.

В случае проекта по производству оборудования для наружной установки уточните, к чему относится указанное значение яркости:

• яркость самого ЖК-дисплея
• яркость после интегрирования по касанию
• яркость через заключительное защитное стекло
• измеренная яркость системы после полной сборки

Последний показатель наиболее полезен при сравнении готовых мониторов.

Это становится ещё более важным, если ваше оборудование оснащено дополнительным защитным стеклом или передним стеклом.

Если после утверждения образца будет добавлен дополнительный воздушный зазор или слой стекла, читаемость на улице может существенно измениться.

---

3. Оптическое соединение имеет значение, потому что отражение имеет значение

Воздушный зазор создает дополнительные границы отражения между ЖК-дисплеем, сенсорной панелью и защитным стеклом.

При обычном освещении в помещении разница может показаться не столь заметной.

При ярком солнечном свете это возможно.

При оптическом склеивании воздушный зазор заменяется прозрачным связующим материалом. Это позволяет уменьшить количество внутренних отражений и способствует сохранению контрастности при ярком освещении.

Однако термин оптическое склеивание требует разъяснения.

Структура	Что это означает	Вопросы, связанные с эксплуатацией на открытом воздухе
Воздушный зазор	Между слоями дисплея остаётся воздух	Более глубокое самоанализ
Склеивание ЖК-дисплея с сенсорной панелью	ЖК-дисплей, соединенный с сенсорной панелью	Улучшенные оптические характеристики
Полная оптическая склеивка*	ЖК-дисплей, сенсорный датчик и защитное стекло образуют единый склеенный оптический блок	Предпочтительный вариант для сложных условий эксплуатации на открытом воздухе
Дополнительное переднее стекло с воздушной прослойкой	Спереди установлено отдельное защитное стекло	Может дать повод для новых размышлений

*Терминология, касающаяся соединений, может различаться у разных поставщиков. Всегда уточняйте, какие именно интерфейсы соединены.

Этот вопрос более полезен, чем просто спросить:

“Вы предлагаете услугу оптического склеивания?”

---

4. AG и AR — это не одно и то же

AG и AR часто объединяют в одну группу, однако они решают разные оптические задачи.

AG — антибликовое покрытие

Технология AG рассеивает отраженный свет, благодаря чему на поверхности возникает меньше зеркальных бликов.

Это полезно в тех случаях, когда операторы могут наблюдать сильные отражения от неба, верхнего освещения или близлежащих объектов.

Однако слишком сильная дымка может снизить воспринимаемую резкость изображения.

AR — антибликовое покрытие

Антибликовое покрытие предназначено для уменьшения количества света, отражаемого от поверхности.

Она обеспечивает более четкое изображение, чем поверхность AG с высоким уровнем замутнения, и при этом улучшает контрастность при съемке на улице.

В некоторых проектах используется сочетание AG и AR.

Поверхность	Основное преимущество	Основные соображения
Стандартное стекло	Просто и экономично	Сильные блики на улице
AG	Снижает видимые блики	Дымка может смягчить изображение
AR	Снижает отражение от поверхности	Важны качество и долговечность покрытия
AG + AR	Позволяет контролировать как ослепление, так и отражение	Подходит для установки в сложных условиях на открытом воздухе

Если речь идет о проекте на заказ, попросите предоставить конкретные технические характеристики переднего стекла, а не довольствуйтесь общим описанием, например “стекло для наружного использования”.”

Проверьте:

• толщина стекла
• AG haze (где это применимо)
• Технические характеристики AR (при наличии)
• положение на поверхности
• метод склеивания
• окончательная структура стекла

---

5. Пиковая яркость — это не постоянная яркость

Это один из параметров, на который покупатели часто не обращают внимания.

Дисплей высокой яркости может достичь номинальной мощности сразу после включения при комнатной температуре.

Это не означает, что он автоматически сможет сохранить прежнюю производительность после нескольких часов работы в герметичном корпусе, установленном на открытом воздухе.

Светодиодные подсветки высокой яркости выделяют тепло.

Прямые солнечные лучи создают дополнительную тепловую нагрузку.

Водонепроницаемый шкаф может ограничивать циркуляцию воздуха.

Поэтому важный вопрос заключается не только в том:

Может ли яркость монитора достигать 1500 или 2000 нит?

Так и есть:

Сможет ли монитор сохранять приемлемую яркость в течение реального рабочего цикла?

Для образца с высокой яркостью рекомендуем проверить:

Тест	Почему это важно
Начальная яркость	Определяет исходные показатели
Яркость после длительной работы	Показывает, остается ли выходной сигнал стабильным
Температура ЖК-дисплея / подсветки	Указывает на термическую нагрузку
Температура в корпусе	Показывает накопленное тепло
Потребляемая мощность	Помогает провести оценку всей системы
Поведение функции автоматической регулировки яркости	Избегает ненужной работы на полной мощности
Рабочие характеристики при повышении температуры	Показывает, можно ли продолжать использовать дисплей

Краткий теоретический анализ не может дать ответа на эти вопросы.

Более подробную информацию см. в нашем руководстве по Перегрев промышленных дисплеев для наружного использования и тепловое проектирование.

---

6. Наши рекомендации по проверке работоспособности монитора для использования на открытом воздухе

Монитор, читаемый при солнечном свете, следует оценивать как готовое изделие, а не только на основании технических характеристик ЖК-дисплея.

Для утверждения образца установите монитор в условиях, максимально приближенных к условиям конечной установки.

Укажите как минимум:

• фактическая конфигурация монитора
• защитное стекло и склеивающая конструкция
• температура окружающей среды
• приблизительный или измеренный уровень освещенности
• направление солнечного света
• точка обзора
• время работы
• условие касания
• температура в корпусе
• стабильность яркости после длительной эксплуатации

Делайте снимки с обычного ракурса оператора.

Не выбирайте угол обзора только потому, что при этом не возникает бликов и экран лучше смотрится на фотографии.

Если изделие будет эксплуатироваться в герметичном киоске, зарядном устройстве для электромобилей или промышленном шкафу, тепловую оценку следует также проводить с использованием корпуса, соответствующего окончательной конструкции.

В реальных условиях результаты тестирования имеют большее значение, чем очередная строчка в техническом паспорте.

---

7. Степень защиты IP65 не означает, что дисплей читаем при солнечном свете

Защита от проникновения света и читаемость на солнце решают разные задачи.

Передняя панель с классом защиты IP65 при правильной установке обеспечивает защиту открытой передней поверхности от пыли и воды.

В нём ничего не говорится о:

• яркость
• размышление
• контраст
• оптическое склеивание
• тепловые характеристики

Для встраиваемого монитора может быть достаточно степени защиты IP65 с передней стороны, поскольку заднюю часть защищает шкаф заказчика.

В случае автономного наружного монитора для всего корпуса может потребоваться более высокий уровень защиты от воздействия внешней среды.

Всегда спрашивайте:

Класс защиты по стандарту IP относится только к передней панели или ко всему монитору в целом?

Это позволяет избежать распространённого недоразумения в процессе поиска поставщиков.

---

8. Работу сенсорного экрана необходимо проверять через защитное стекло

Качество работы сенсорного экрана на открытом воздухе зависит не только от сенсорного контроллера.

В полный стек могут входить:

• Датчик PCAP
• скрепляющий материал
• закаленное защитное стекло
• Обработка AG / AR
• перчатки
• капли воды
• заземление
• Электромагнитные помехи от оборудования

Более толстое стекло и изменение структуры склеивания могут повлиять на чувствительность сенсорного экрана.

Дождь может создавать иные трудности по сравнению с управлением сухими пальцами.

Если ваше приложение предполагает использование перчаток или работу во влажной среде, проверьте его именно в таких условиях во время утверждения образца.

Не проводите проверку датчика прикосновения без корпуса, а затем не меняйте переднее стекло для серийного производства.

Стек элементов управления, используемый в производственной среде, должен быть тем же стеком, который проходил тестирование.

---

9. Проверка поставщика: о чём нужно спросить перед утверждением образца

Поставщик должен быть в состоянии объяснить всю конструкцию дисплея, а не просто указать артикул ЖК-дисплея.

Поставщик заявляет	Покупателю следует спросить
“1500 нит”	Яркость ЖК-дисплея или яркость, измеренная через готовое стекло?
“Читаемый при солнечном свете”	При каком оптическом стеке и в каких условиях установки?
“Оптическое склеивание”	Какие слои на самом деле соединены между собой?
“AG glass”	Какова толщина стекла и степень мутности?
“Очки с дополненной реальностью”	Какие спецификации рефлексии доступны?
“IP65”	Только передняя панель или полный корпус?
“от −20 °C до +70 °C”	Технические характеристики ЖК-дисплея или полные эксплуатационные характеристики монитора?
“PCAP для использования на открытом воздухе”	Проводилось ли испытание через последнее стекло в требуемых условиях «мокрое стекло/перчатки»?
“2000 нит”	Можно ли сохранить яркость при длительной работе?
“IK10”	Есть ли протокол испытаний для указанной передней конструкции?
“Широкий диапазон температур”	Были ли учтены тепловые характеристики конечного корпуса?

Поставщик, который не может ответить на эти вопросы, всё равно может продавать ЖК-дисплеи высокой яркости.

Это отличается от разработки монитора для оборудования, предназначенного для использования на открытом воздухе.

---

10. У разных приложений разные приоритеты

Не существует единого “оптимального набора технических характеристик для монитора, предназначенного для использования на открытом воздухе”.”

Важно, как это применяется.

Приложение	На что мы бы сделали ставку
Зарядная станция для электромобилей	Оптическое склеивание, управление отражением, настройка «wet-touch», герметизация передней панели и управление тепловым режимом
Наружный киоск	Читаемость при солнечном свете, ударопрочное стекло, надежность сенсорного управления и солнечное тепло
Промышленные HMI	Стабильная чувствительность, широкий диапазон рабочих температур, герметичность и долгосрочная доступность
Транспортный терминал	Угол обзора, контроль отражения, автоматическая регулировка яркости и длительный срок службы
Полууличное оборудование	Поверхность AG, регулируемый угол обзора и соответствующая яркость
Герметичный уличный шкаф	Разработка системы охлаждения перед тем, как просто увеличить мощность подсветки

Монитор, который хорошо работает в затененном терминале продажи билетов, может оказаться неподходящим для зарядной станции для электромобилей, на которую во второй половине дня падает солнце.

Технические требования должны определяться условиями монтажа.

---

11. Что необходимо отправить при запросе монитора, читаемого при солнечном свете

Перед тем как обратиться к поставщику, вам не нужно составлять сложную техническую спецификацию.

Наиболее полезная информация:

• размер экрана
• резолюция
• установка в помещении, в полуоткрытом пространстве или на открытом воздухе
• под прямыми солнечными лучами или в затененном месте
• инструкция по установке
• с сенсорным экраном или без него
• требование к перчаткам или к работе с влажными предметами
• толщина покровного стекла
• Требования к AG / AR
• Требования по классу защиты IP / IK
• способ монтажа
• чертеж корпуса или выкройка
• видеоинтерфейс
• потребляемая мощность
• рабочая температура
• ожидаемое количество

Если вы не уверены, нужна ли вам яркость 1000, 1500 или 2000 нит, не гадайте.

Сначала пришлите условия заявки.

Выбор подходящей яркости должен быть частью процесса проектирования дисплея.

---

Правило окончательного отбора

Не выбирайте монитор, читаемый при солнечном свете, руководствуясь лишь следующим вопросом:

Какова его яркость в нитах?

Яркость определяет световой поток.

Оптическая склеивка и обработка поверхности определяют, какая часть изображения останется видимой при ярком внешнем освещении.

Тепловой расчет определяет, можно ли обеспечить стабильную работу системы.

От качества защитного стекла, сенсорного модуля и корпуса зависит, будет ли дисплей действительно работать в составе готового устройства.

Таким образом, к утверждению предлежит не просто ЖК-дисплей как таковой.

Это готовый монитор в условиях его предполагаемого использования.

---

Техническая поддержка по мониторам, читаемым при солнечном свете

Компания Eagle Touch поставляет и настраивает сенсорные мониторы, читаемые при солнечном свете, для уличных киосков, зарядных станций для электромобилей, транспортных терминалов, промышленных интерфейсов человека-машины (HMI) и другого оборудования, производимого по заказу (OEM).

В случае индивидуальных проектов мы можем рассмотреть монитор в комплексе с корпусом, защитным стеклом, требованиями к сенсорному управлению и условиями установки, а не рассматривать ЖК-дисплей как отдельный компонент.

Смотрите наш Решения для мониторов, читаемых при солнечном свете или пришлите нам данные о размерах экрана, области применения, монтажном чертеже, условиях солнечного освещения, рабочей температуре и предполагаемом количестве для анализа конфигурации.

---

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Достаточно ли 1000 нит для монитора, читаемого при солнечном свете?

Это возможно. Дисплей с яркостью 1000 нит, отличающийся качественной оптической склеивкой и эффективным контролем отражения, может хорошо работать во многих условиях наружной эксплуатации. При этом необходимо учитывать прямой солнечный свет, угол установки, структуру стекла и тепловые условия.

Монитор с яркостью 2000 нит всегда лучше, чем монитор с яркостью 1200 нит?

Нет. Монитор с более высокой яркостью, на котором возникают сильные блики или имеется воздушная прослойка, может обеспечивать худший практический контраст, чем дисплей с меньшей яркостью, но с хорошо спроектированной оптической системой.

Нужна ли оптическая склеивка для монитора, читаемого при солнечном свете?

Не во всех случаях, но оптическое склеивание становится всё более востребованным при прямом попадании солнечных лучей, особенно если монитор оснащён сенсорным экраном и защитным стеклом.

В чём заключается разница между стеклом AG и AR?

Покрытие AG рассеивает отраженный свет и уменьшает зеркальные блики. Покрытие AR предназначено для уменьшения количества отраженного света. Выбор подходящего покрытия зависит от области применения, требуемой четкости изображения и структуры стекла.

Почему дисплей с высокой яркостью может стать менее ярким после некоторого времени работы?

Одной из причин может быть нагрев. Подсветка высокой яркости выделяет тепло, а солнечный свет и герметичные корпуса могут усиливать тепловую нагрузку. Именно поэтому при утверждении образцов необходимо оценивать их способность к длительной работе.

Что следует проверить перед утверждением монитора для установки на открытом воздухе?

Проверьте яркость готовой системы, конструкцию соединений, защитное стекло, обработку поверхности, работоспособность сенсорного экрана, степень защиты по стандарту IP, рабочий температурный диапазон, механическую посадку и поведение при длительном нагреве.
