So wählen Sie einen bei Sonnenlicht gut lesbaren Monitor für Outdoor-Geräte aus

Bei der Auswahl eines bei Sonnenlicht gut lesbaren Monitors sollte man sich nicht allein von der Helligkeit leiten lassen.

Ein LCD-Bildschirm mit 2000 Nit kann im Freien dennoch schwer lesbar sein, wenn das Frontglas zu viel Licht reflektiert, ein Luftspalt den Kontrast verringert oder die Hintergrundbeleuchtung ihre volle Leistung nicht aufrechterhalten kann, sobald sich das Gehäuse erwärmt.

Bei einem Gerät für den Außenbereich lautet die bessere Frage:

Wird der fertige Monitor in der Umgebung, in der er tatsächlich zum Einsatz kommen wird, lesbar, bedienbar und thermisch stabil bleiben?

Das bedeutet, über die LCD-Spezifikationen hinauszuschauen und den gesamten Display-Aufbau zu prüfen: Helligkeit, optische Verklebung, Deckglas, Oberflächenbehandlung, Touch-Leistung, Abdichtung und thermisches Design.

Die verfügbaren Konfigurationen finden Sie in unserem Lösungen für bei Sonnenlicht lesbare Monitore.

---

Kurzantwort: Wie viele Nits braucht man?

Die Helligkeit ist ein nützlicher Ausgangspunkt, sollte aber nicht das ausschlaggebende Auswahlkriterium sein.

Einrichtung	Praktischer Startbereich	Was als Nächstes zu prüfen ist
Normale Innenraumbedingungen	250-350 nits	Betrachtungswinkel und Umgebungsbeleuchtung
Helles Innenlicht / Fabrik	350–500 Nits	Blendung und Einbauwinkel
Halb im Freien / im Schatten	500-800 nits	AG-Glas und Reflexion
Tageslicht im Freien	800-1500 nits	Optisches Bonding und Deckglas
Direkte Sonneneinstrahlung	1000–2000+ Nits	Reflexion, Wärme und anhaltende Helligkeit
Umgebung mit starker direkter Sonneneinstrahlung / hoher Reflexion	1500–2500+ Nits	Umfassende optische und thermische Validierung

Diese Bereiche sind keine festen Regeln.

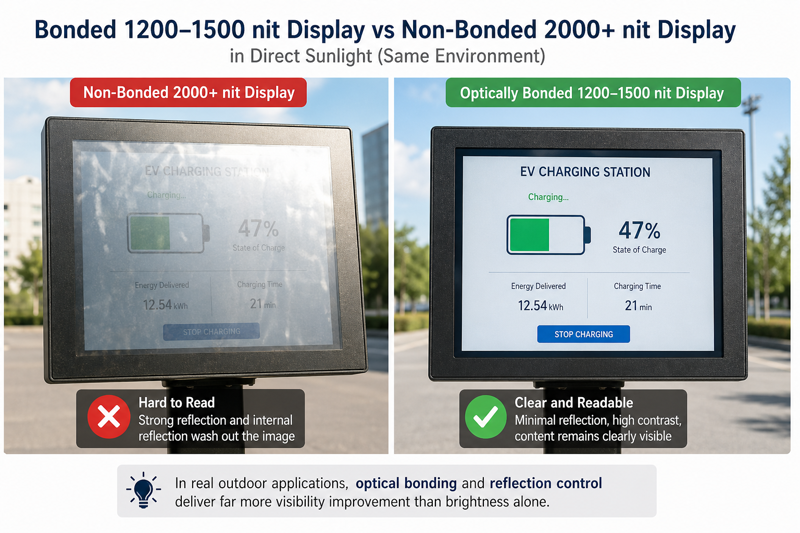

Ein gut verklebtes Display mit 1000–1200 nit kann ein helleres, nicht verklebtes Display übertreffen, wenn Reflexionen besser unterdrückt werden.

Bevor Sie eine Spezifikation genehmigen, sollten Sie sich eine wichtige Frage stellen:

Wird die angegebene Helligkeit am LCD gemessen oder durch das fertige Touchpanel und das Deckglas hindurch?

Dieser Unterschied kann erheblich sein.

---

1. Die Helligkeit ist das erste Kriterium, nicht die Definition der Lesbarkeit bei Sonnenlicht

Nits geben die Leuchtdichte an. Sie geben nicht an, wie viel Sonnenlicht zum Bediener zurückreflektiert wird.

Aus diesem Grund können zwei Monitore mit derselben Nennhelligkeit im Freien sehr unterschiedlich wirken.

Die endgültige Lesbarkeit hängt von mehreren Faktoren ab:

• LCD-Helligkeit
• Sonnenrichtung
• Betrachtungswinkel
• optische Bindung
• Lichtdurchlässigkeit des Deckglases
• AG- oder AR-Behandlung
• Berührungsstruktur
• Gehäusetemperatur

Eine Erhöhung der Hintergrundbeleuchtungsleistung hilft nur bis zu einem gewissen Grad.

Wenn die Vorderseite viel Umgebungslicht reflektiert, ist eine einfache Erhöhung der LCD-Helligkeit kein geeigneter Weg, um das Problem zu lösen.

Ein heller Bildschirm hinter stark reflektierendem Glas kann sich dennoch wie ein Spiegel verhalten.

---

2. Überprüfen Sie die Helligkeit des fertigen Displays, nicht nur die des LCD-Bildschirms

Dies ist einer der häufigsten Fehler bei der Beschaffung.

Ein Lieferant kann ein Angebot unterbreiten:

1200 Nits

Dieser Wert könnte jedoch vom LCD-Panel selbst stammen.

Sobald das Display zusammengebaut ist, muss noch Licht hindurchfallen:

LCD → Klebematerial → Berührungssensor → Deckglas → Oberflächenbehandlung

Jede Schicht beeinflusst das endgültige optische Ergebnis.

Fragen Sie bei einem OEM-Projekt für den Außenbereich nach, ob sich die Helligkeitsangabe auf Folgendes bezieht:

• reine LCD-Helligkeit
• Helligkeit nach Berührungsintegration
• Helligkeit durch das äußere Deckglas
• gemessene Systemhelligkeit nach vollständiger Montage

Letzteres ist am nützlichsten, wenn man fertige Monitore miteinander vergleicht.

Dies ist umso wichtiger, wenn Ihr Gerät über eine zusätzliche Schutzscheibe oder Frontscheibe verfügt.

Wird nach der Freigabe des Musters ein zusätzlicher Luftspalt oder eine weitere Glasschicht hinzugefügt, kann sich die Lesbarkeit im Außenbereich erheblich verändern.

---

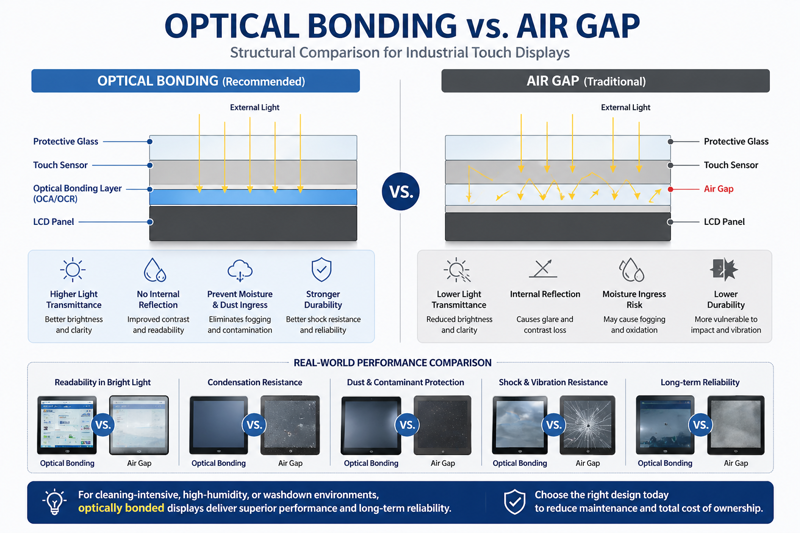

3. Optisches Verkleben ist wichtig, weil Reflexion wichtig ist

Ein Luftspalt schafft zusätzliche reflektierende Grenzflächen zwischen dem LCD, dem Berührungssensor und dem Deckglas.

Bei normaler Innenbeleuchtung fällt der Unterschied möglicherweise nicht besonders stark auf.

Bei starker Sonneneinstrahlung ist das möglich.

Beim optischen Bonding wird der Luftspalt durch ein transparentes Klebematerial ersetzt. Dadurch lassen sich interne Reflexionen reduzieren und der Kontrast auch bei heller Umgebungsbeleuchtung besser erhalten.

Aber der Begriff optische Bindung muss näher erläutert werden.

Struktur	Was das bedeutet	Überlegungen zum Einsatz im Freien
Luftspalt	Zwischen den Display-Schichten verbleibt Luft	Mehr Selbstreflexion
Verklebung von LCD und Touchscreen	LCD mit Touchsensor verbunden	Bessere optische Leistung
Full-Stack-Optical-Bonding*	LCD, Touchsensor und Deckglas bilden einen verklebten optischen Stapel	Besonders geeignet für anspruchsvolle Anwendungen im Außenbereich
Zusätzliche Frontscheibe mit Luftzwischenraum	Vorne ist ein separates Schutzglas angebracht	Kann neue Überlegungen anstoßen

*Die Bezeichnungen für die Verbindung variieren je nach Anbieter. Vergewissern Sie sich stets genau, welche Schnittstellen verbunden sind.

Diese Frage ist sinnvoller, als einfach nur zu fragen:

“Bieten Sie optisches Bonding an?”

---

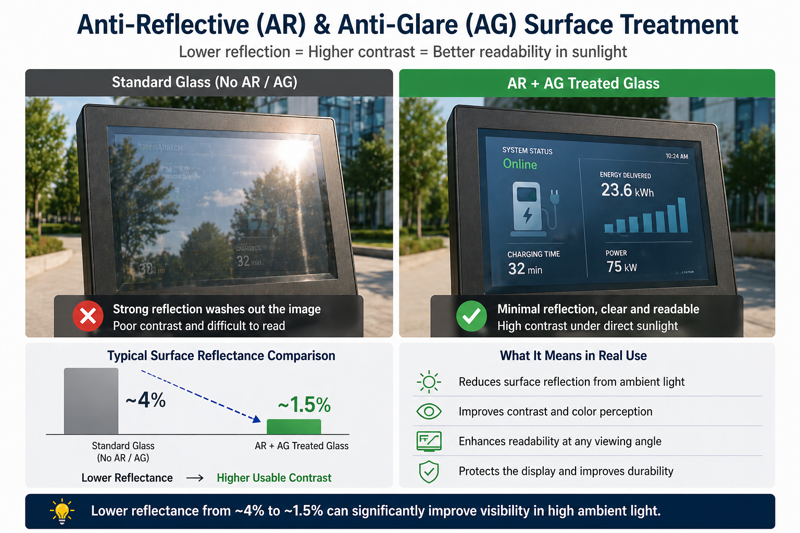

4. AG und AR sind nicht dasselbe

AG und AR werden oft in einem Atemzug genannt, lösen jedoch unterschiedliche optische Probleme.

AG – Blendschutz

AG streut das reflektierte Licht, sodass die Oberfläche weniger spiegelartige Blendung erzeugt.

Dies ist nützlich, wenn Bediener starke Reflexionen vom Himmel, von Deckenbeleuchtung oder von Objekten in der Nähe wahrnehmen könnten.

Zu viel Dunst kann jedoch die wahrgenommene Bildschärfe beeinträchtigen.

AR – Antireflexbeschichtung

Eine AR-Beschichtung dient dazu, die von der Oberfläche reflektierte Lichtmenge zu verringern.

Sie sorgt für ein klareres Bild als eine AG-Oberfläche mit hohem Trübungsgrad und verbessert gleichzeitig den Kontrast im Außenbereich.

Bei einigen Projekten wird eine Kombination aus AG und AR verwendet.

Oberfläche	Hauptvorteil	Wichtigster Gesichtspunkt
Standardglas	Einfach und kostengünstig	Starke Reflexionen im Freien
AG	Reduziert sichtbare Blendung	Ein leichter Schleier kann das Bild weicher wirken lassen
AR	Reduziert Oberflächenreflexionen	Die Qualität und Haltbarkeit der Beschichtung sind entscheidend
AG + AR	Reduziert sowohl Blendung als auch Reflexionen	Geeignet für anspruchsvolle Installationen im Außenbereich

Fragen Sie bei einem Sonderanfertigungsprojekt nach den genauen Spezifikationen für die Frontscheibe, anstatt sich mit einer allgemeinen Angabe wie “Glas für den Außenbereich” zufrieden zu geben.”

Überprüfen:

• Glasdicke
• AG-Dunst, sofern zutreffend
• AR-Spezifikation, sofern verfügbar
• Oberflächenposition
• Verbindungsverfahren
• endgültige Glasstruktur

---

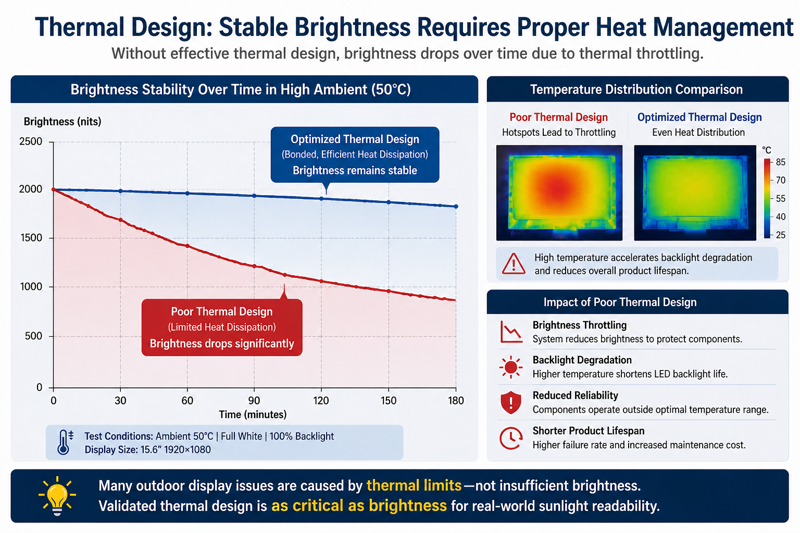

5. Die Spitzenhelligkeit entspricht nicht der Dauerhelligkeit

Dies ist eine Angabe, die Käufer oft übersehen.

Ein Display mit hoher Helligkeit kann unter Raumtemperaturbedingungen unmittelbar nach dem Einschalten seine Nennleistung erreichen.

Das bedeutet jedoch nicht automatisch, dass das Gerät nach mehrstündigem Betrieb in einem geschlossenen Außengehäuse noch die gleiche Leistung erbringen kann.

LED-Hintergrundbeleuchtungen mit hoher Leuchtkraft erzeugen Wärme.

Direkte Sonneneinstrahlung führt zu einer zusätzlichen thermischen Belastung.

Ein wasserdichter Schrank kann die Luftzirkulation beeinträchtigen.

Die wichtige Frage lautet daher nicht nur:

Kann der Monitor 1500 oder 2000 Nits erreichen?

Das ist es:

Kann der Monitor während des tatsächlichen Betriebszyklus eine nutzbare Helligkeit aufrechterhalten?

Bei einer Probe mit hoher Helligkeit empfehlen wir, Folgendes zu überprüfen:

Test	Warum es wichtig ist
Anfängliche Helligkeit	Legt die Ausgangsbasis fest
Helligkeit nach längerem Betrieb	Zeigt an, ob die Leistung stabil bleibt
LCD-/Hintergrundbeleuchtungstemperatur	Weist auf thermische Belastung hin
Gehäusetemperatur	Zeigt die gespeicherte Wärme an
Stromverbrauch	Hilft bei der Bewertung des gesamten Systems
Verhalten der automatischen Helligkeitsanpassung	Vermeidet unnötigen Betrieb mit voller Leistung
Leistung nach Temperaturanstieg	Zeigt an, ob das Display weiterhin nutzbar ist

Ein kurzer Theorietest kann diese Fragen nicht beantworten.

Weitere Informationen finden Sie in unserem Leitfaden zu Überhitzung und thermisches Design von Industrie-Displays im Außenbereich.

---

6. Unsere Empfehlungen zur Validierung eines Außenmonitors

Ein bei Sonnenlicht lesbarer Monitor sollte als fertiges Gerät bewertet werden und nicht nur anhand eines LCD-Datenblatts.

Zur Freigabe der Muster sollte der Monitor so aufgestellt werden, dass die Bedingungen möglichst genau denen der endgültigen Installation entsprechen.

Notieren Sie mindestens Folgendes:

• tatsächliche Monitorkonfiguration
• Deckglas und Klebestruktur
• Umgebungstemperatur
• ungefähre oder gemessene Umgebungshelligkeit
• Richtung des Sonnenlichts
• Betrachtungsposition
• Betriebszeit
• Berührungszustand
• Gehäusetemperatur
• Helligkeitsstabilität nach längerem Betrieb

Machen Sie Fotos aus der normalen Blickposition des Bedieners.

Wählen Sie einen Blickwinkel nicht nur deshalb, weil dadurch Reflexionen vermieden werden und der Bildschirm auf einem Foto besser aussieht.

Soll das Produkt in einem geschlossenen Kiosk, einer EV-Ladestation oder einem Industrieschrank betrieben werden, sollte die thermische Bewertung auch mit einem Gehäuse durchgeführt werden, das der endgültigen Bauweise entspricht.

Bei einem echten Projekt ist das Testergebnis wichtiger als eine weitere Zeile im Datenblatt.

---

7. IP65 bedeutet nicht, dass das Display bei Sonneneinstrahlung lesbar ist

IP-Schutz und Lesbarkeit bei Sonneneinstrahlung lösen unterschiedliche Probleme.

Eine Frontplatte der Schutzart IP65 kann bei korrekter Installation die freiliegende Vorderseite vor Staub und Wasser schützen.

Darin wird nichts gesagt über:

• Helligkeit
• Reflexion
• Kontrast
• optische Bindung
• Wärmeleistung

Bei einem eingebauten Monitor kann die Schutzart IP65 an der Vorderseite ausreichend sein, da die Rückseite durch den Schrank des Kunden geschützt ist.

Bei einem eigenständigen Außenmonitor ist möglicherweise ein höherer Schutzgrad für das gesamte Gehäuse erforderlich.

Fragen Sie immer:

Bezieht sich die IP-Schutzart nur auf die Frontblende oder auf den gesamten Monitor?

Dadurch wird ein häufiges Missverständnis bei der Beschaffung vermieden.

---

8. Die Touch-Funktion muss durch das Endglas geprüft werden

Die Touch-Leistung im Außenbereich hängt nicht nur vom Touch-Controller ab.

Der gesamte Stack kann Folgendes umfassen:

• PCAP-Sensor
• Klebematerial
• gehärtetes Deckglas
• AG-/AR-Behandlung
• Handschuhe
• Wassertropfen
• Erdung
• EMI durch die Geräte

Dickeres Glas und eine Änderung der Klebestruktur können die Berührungsempfindlichkeit beeinflussen.

Regen kann eine andere Herausforderung darstellen als die Bedienung mit trockenen Fingern.

Falls Ihre Anwendung die Bedienung mit Handschuhen oder den Einsatz unter nassen Bedingungen erfordert, testen Sie genau diese Bedingungen während der Musterabnahme.

Validieren Sie den Touch-Sensor nicht im unmontierten Zustand und tauschen Sie anschließend das Frontglas für die Serienfertigung aus.

Der Produktions-Touch-Stack sollte der Stack sein, der getestet wurde.

---

9. Lieferantenprüfung: Was Sie vor der Freigabe eines Musters fragen sollten

Ein Lieferant sollte in der Lage sein, die gesamte Display-Struktur zu erläutern, und nicht nur die Modellnummer des LCD-Displays anzugeben.

Der Lieferant sagt	Der Käufer sollte fragen
“1500 Nits”	LCD-Helligkeit oder gemessen durch das fertige Glas?
“Bei Sonnenlicht lesbar”	Unter welchen optischen Stapel- und Einbaubedingungen?
“Optisches Verkleben”	Welche Schichten sind tatsächlich miteinander verbunden?
“AG-Glas”	Welche Glasdicke und welche Trübungsspezifikation?
“AR-Brille”	Welche Reflektionsspezifikationen gibt es?
“IP65”	Nur Frontblende oder komplette Einfassung?
“−20 °C bis +70 °C”	LCD-Spezifikation oder vollständige Betriebsspezifikation des Monitors?
“Outdoor-PCAP”	Wurde es durch das letzte Glas unter den vorgeschriebenen Nass-/Handschuhbedingungen getestet?
“2000 Nits”	Kann die Helligkeit auch bei längerem Betrieb aufrechterhalten werden?
“IK10”	Gibt es einen Prüfbericht für die angegebene Frontkonstruktion?
“Breiter Temperaturbereich”	Wurde der thermische Zustand des endgültigen Gehäuses berücksichtigt?

Ein Anbieter, der diese Fragen nicht beantworten kann, ist möglicherweise dennoch in der Lage, ein LCD mit hoher Helligkeit zu verkaufen.

Das unterscheidet sich von der Entwicklung eines Monitors für Geräte im Außenbereich.

---

10. Verschiedene Anwendungen haben unterschiedliche Prioritäten

Es gibt keine einheitliche “beste Spezifikation für Außenmonitore”.”

Auf die Anwendung kommt es an.

Anmeldung	Was für uns Priorität hätte
Ladestation für Elektrofahrzeuge	Optische Verklebung, Reflexionssteuerung, Feuchttast-Optimierung, Frontversiegelung und Wärmemanagement
Kiosk im Freien	Lesbarkeit bei Sonneneinstrahlung, vandalismussicheres Glas, zuverlässige Touch-Funktion und Sonnenwärme
Industrielle HMI	Stabile Berührungsempfindlichkeit, großer Betriebstemperaturbereich, Abdichtung und langfristige Verfügbarkeit
Verkehrsknotenpunkt	Betrachtungswinkel, Blendschutz, automatische Helligkeitsregelung und lange Betriebsdauer
Semi-Outdoor-Ausrüstung	AG-Oberfläche, kontrollierter Betrachtungswinkel und angemessene Helligkeit
Versiegelter Außenschrank	Wärmemanagement, bevor die Leistung der Hintergrundbeleuchtung einfach erhöht wird

Ein Monitor, der in einem schattigen Fahrkartenschalter gut funktioniert, ist möglicherweise nicht die richtige Konfiguration für eine EV-Ladestation, die der Nachmittagssonne ausgesetzt ist.

Die Installation sollte die Spezifikation festlegen.

---

11. Was Sie bei der Anforderung eines bei Sonnenlicht lesbaren Monitors einsenden müssen

Sie müssen keine komplizierte Leistungsbeschreibung erstellen, bevor Sie sich an einen Lieferanten wenden.

Die nützlichsten Informationen sind:

• Bildschirmgröße
• Auflösung
• Installation im Innenbereich, im halbgeschützten Außenbereich oder im Außenbereich
• direkte Sonneneinstrahlung oder schattige Umgebung
• Einbauanleitung
• Touch oder Nicht-Touch
• Vorgabe bezüglich Handschuhen oder Nassberührung
• Deckglasdicke
• AG-/AR-Anforderung
• IP-/IK-Anforderung
• Montagemethode
• Zeichnung des Gehäuses oder Ausschnitt
• Videoschnittstelle
• Leistungsaufnahme
• Betriebstemperatur
• erwartete Menge

Wenn Sie sich nicht sicher sind, ob Sie 1000, 1500 oder 2000 Nits benötigen, raten Sie nicht einfach.

Senden Sie bitte zunächst die Bewerbungsunterlagen.

Die Wahl der geeigneten Helligkeit sollte Teil des Entwicklungsprozesses für Displays sein.

---

Regel für die endgültige Auswahl

Wählen Sie einen bei Sonnenlicht lesbaren Monitor nicht aus, indem Sie lediglich fragen:

Wie viele Nits hat es?

Die Helligkeit bestimmt die Lichtleistung.

Die optische Verklebung und die Oberflächenbehandlung bestimmen, wie viel von diesem Bild bei starkem Umgebungslicht noch sichtbar bleibt.

Das thermische Design entscheidet darüber, ob die Leistung aufrechterhalten werden kann.

Das Deckglas, der Touch-Stack und das Gehäuse entscheiden darüber, ob das Display im fertigen Gerät tatsächlich funktioniert.

Die zu genehmigende Spezifikation betrifft daher nicht das LCD-Display allein.

Es ist das fertiger Monitor in der vorgesehenen Anwendung.

---

Technischer Support für sonnenlichttaugliche Monitore

Eagle Touch liefert und individualisiert bei Sonnenlicht lesbare Touchscreen-Monitore für Außenkioske, Ladestationen für Elektrofahrzeuge, Verkehrsterminals, industrielle HMIs und andere OEM-Geräte.

Bei kundenspezifischen Projekten können wir den Monitor gemeinsam mit dem Gehäuse, dem Deckglas, den Touch-Anforderungen und der Installationsumgebung prüfen, anstatt das LCD als isolierte Komponente zu betrachten.

Siehe unsere Lösungen für bei Sonnenlicht lesbare Monitore Oder senden Sie uns Ihre Bildschirmgröße, die Anwendung, die Einbauzeichnung, die Sonneneinstrahlungsbedingungen, die Betriebstemperatur und die voraussichtliche Stückzahl zur Konfigurationsprüfung.

---

FAQ

Reichen 1000 Nits für einen im Sonnenlicht lesbaren Monitor aus?

Das kann sein. Ein Display mit 1.000 Nit, guter optischer Verklebung und Reflexionskontrolle kann in vielen Außenanwendungen gute Leistungen erbringen. Direkte Sonneneinstrahlung, Einbauwinkel, Glasstruktur und thermische Bedingungen müssen jedoch weiterhin berücksichtigt werden.

Ist ein Monitor mit 2000 Nit immer besser als ein Monitor mit 1200 Nit?

Nein. Ein hellerer Monitor mit starken Reflexionen oder einem Luftspalt kann einen schlechteren nutzbaren Kontrast bieten als ein Display mit geringerer Helligkeit und einem gut konzipierten optischen Aufbau.

Benötigt ein bei Sonnenlicht lesbarer Monitor eine optische Verklebung?

Zwar nicht bei jeder Anwendung, doch gewinnt das optische Bonding bei direkter Sonneneinstrahlung zunehmend an Bedeutung, insbesondere wenn der Monitor über eine Touch-Funktion und ein Schutzglas verfügt.

Was ist der Unterschied zwischen AG- und AR-Glas?

AG streut reflektiertes Licht und reduziert spiegelartige Blendungen. AR dient dazu, die Menge an reflektiertem Licht zu verringern. Die Wahl der richtigen Beschichtung hängt von der Anwendung, der erforderlichen Bildschärfe und der Glasstruktur ab.

Warum kann ein Display mit hoher Helligkeit nach einer gewissen Betriebszeit dunkler werden?

Hitze kann ein Grund dafür sein. Hochhelle Hintergrundbeleuchtungen erzeugen Wärme, während Sonnenlicht und geschlossene Gehäuse die thermische Belastung erhöhen können. Aus diesem Grund sollte der Dauerbetrieb im Rahmen der Typenzulassung geprüft werden.

Was sollte ich überprüfen, bevor ich einen Außenmonitor genehmige?

Überprüfen Sie die Helligkeit des fertigen Systems, die Klebeverbindung, das Deckglas, die Oberflächenbehandlung, die Touch-Funktionalität, den IP-Schutzgrad, die Betriebstemperatur, die mechanische Passgenauigkeit und das thermische Langzeitverhalten.
