كيفية اختيار شاشة قابلة للقراءة تحت ضوء الشمس للمعدات الخارجية

لا ينبغي اختيار شاشة قابلة للقراءة في ضوء الشمس بناءً على السطوع وحده.

قد تظل شاشة LCD التي تبلغ سطوعها 2000 نيت صعبة القراءة في الأماكن المفتوحة إذا كان الزجاج الأمامي يعكس الكثير من الضوء، أو إذا كانت الفجوة الهوائية تقلل من التباين، أو إذا لم تتمكن الإضاءة الخلفية من الحفاظ على السطوع الكامل بمجرد ارتفاع درجة حرارة الهيكل.

بالنسبة لآلة تُستخدم في الهواء الطلق، فإن السؤال الأفضل هو:

هل ستظل الشاشة النهائية قابلة للقراءة والتفاعل باللمس ومستقرة حراريًا في البيئة التي ستعمل فيها فعليًّا؟

وهذا يعني النظر إلى ما وراء مواصفات شاشة LCD والتحقق من جميع مكونات الشاشة: السطوع، والربط البصري، والزجاج الواقي، ومعالجة السطح، وأداء اللمس، والإحكام، والتصميم الحراري.

للاطلاع على التكوينات المتاحة، يرجى الرجوع إلى حلول الشاشات القابلة للقراءة تحت ضوء الشمس.

---

إجابة سريعة: كم عدد النيتات التي تحتاجها؟

يُعد السطوع نقطة انطلاق مفيدة، لكن لا ينبغي أن يكون المعيار النهائي للاختيار.

التركيب	نطاق التشغيل العملي	ما الذي يجب التحقق منه بعد ذلك
داخل المبنى في الظروف العادية	250-350 قمل	زاوية الرؤية والإضاءة المحيطة
أماكن داخلية مضاءة جيدًا / مصانع	350–500 نيت	الوهج وزاوية التركيب
شبه خارجي / مظلل	500-800 قمل	زجاج AG والانعكاس
ضوء النهار في الهواء الطلق	800-1500 قمل	الربط البصري وزجاج الغطاء
أشعة الشمس المباشرة	1000–2000+ نيت	الانعكاس، والحرارة، والسطوع المستمر
بيئة تتسم بالتعرض الشديد لأشعة الشمس المباشرة / الانعكاس العالي	1500–2500+ نيت	التحقق البصري والحراري الشامل

هذه النطاقات ليست قواعد ثابتة.

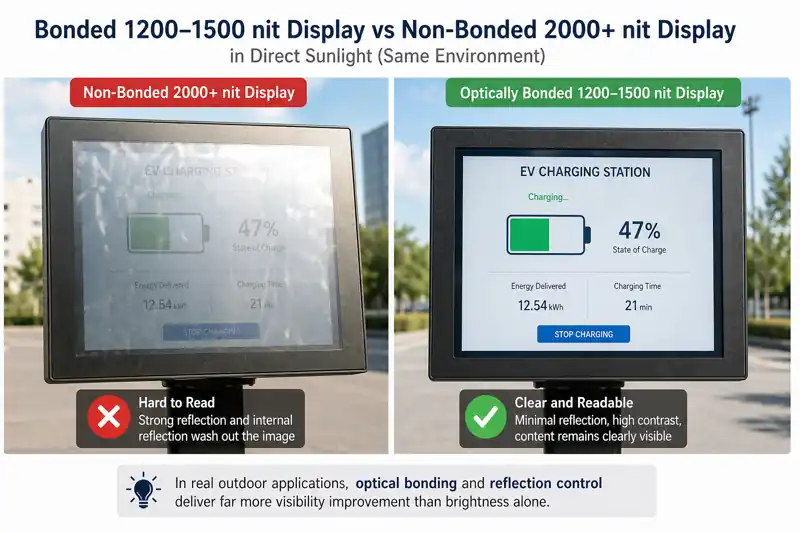

يمكن لشاشة ذات تقنية «الربط» (bonded) تتراوح سطوعها بين 1000 و1200 نيت أن تتفوق في الأداء على شاشة غير مربوطة أكثر سطوعًا، عندما يتم التحكم في الانعكاسات بشكل أفضل.

قبل الموافقة على المواصفات، اطرح سؤالًا مهمًا واحدًا:

هل يتم قياس السطوع المذكور على شاشة LCD، أم من خلال لوحة اللمس النهائية والزجاج الواقي؟

قد يكون هذا الاختلاف كبيرًا.

---

1. السطوع هو المعيار الأول، وليس تعريف قابلية القراءة في ضوء الشمس

تقيس أجهزة «نيت» مستوى السطوع. وهي لا تقيس كمية ضوء الشمس التي تنعكس عائدةً نحو المشغل.

ولهذا السبب، قد تبدو شاشتان لهما نفس السطوع المقنن مختلفتين تمامًا عند استخدامهما في الهواء الطلق.

تعتمد قابلية القراءة النهائية على عدة عوامل:

• سطوع شاشة LCD
• اتجاه ضوء الشمس
• زاوية الرؤية
• الترابط البصري
• نفاذية زجاج الغطاء
• العلاج بـ AG أو AR
• هيكل اللمس
• درجة حرارة الحاوية

إن زيادة شدة الإضاءة الخلفية لا تفيد إلا إلى حد معين.

إذا كان السطح الأمامي يعكس كمية كبيرة من الضوء المحيط، فإن مجرد زيادة سطوع شاشة LCD يصبح طريقة غير فعالة لحل المشكلة.

قد تظل الشاشة الساطعة الموجودة خلف زجاج شديد الانعكاس تتصرف كمرآة.

---

2. تحقق من سطوع الشاشة النهائية، وليس شاشة LCD فقط

هذا أحد أكثر الأخطاء شيوعًا في مجال التوريد.

قد يقدم المورد عرض أسعار على النحو التالي:

1200 نيت

ولكن قد تكون هذه القيمة مستمدة من شاشة LCD العارية.

وبمجرد تجميع الشاشة، لا يزال يتعين على الضوء أن يمر عبرها:

شاشة LCD → مادة الربط → مستشعر اللمس → زجاج الغطاء → المعالجة السطحية

تؤثر كل طبقة على النتيجة البصرية النهائية.

بالنسبة لمشروع تصنيع المعدات الأصلية (OEM) المخصص للاستخدام في الأماكن المفتوحة، اسأل عما إذا كانت مواصفات السطوع تشير إلى:

• سطوع شاشة LCD بدون أي إعدادات أخرى
• السطوع بعد دمج تقنية اللمس
• السطوع من خلال الزجاج الواقي النهائي
• تم قياس سطوع النظام بعد الانتهاء من التجميع

يُعد الخيار الأخير هو الأكثر فائدة عند مقارنة الشاشات الجاهزة.

ويزداد هذا الأمر أهميةً عندما تكون أجهزتك مزودة بنافذة واقية إضافية أو زجاج أمامي.

في حال تمت إضافة فجوة هوائية إضافية أو طبقة زجاجية بعد الموافقة على العينة، فقد تتغير قابلية القراءة في الأماكن المفتوحة بشكل كبير.

---

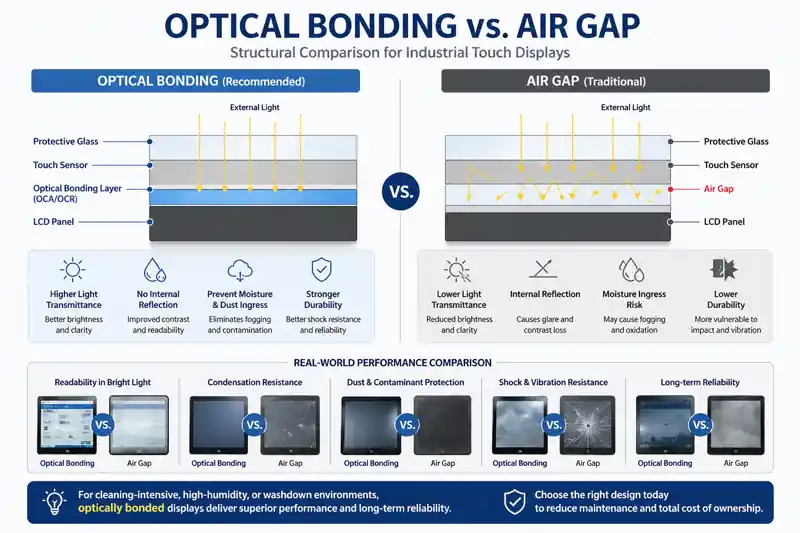

3. الترابط البصري مهم لأن الانعكاس مهم

يؤدي وجود فجوة هوائية إلى تكوين واجهات عاكسة إضافية بين شاشة LCD ومستشعر اللمس والزجاج الواقي.

في ظل الإضاءة الداخلية العادية، قد لا يبدو الفرق ملحوظًا.

في ظل أشعة الشمس القوية، يمكن أن يحدث ذلك.

يستبدل الترابط البصري الفجوة الهوائية بمادة ترابط شفافة. ويمكن أن يقلل ذلك من الانعكاسات الداخلية ويساعد في الحفاظ على التباين في ظروف الإضاءة المحيطة الساطعة.

لكن مصطلح الترابط البصري يحتاج إلى توضيح.

الهيكل	ماذا يعني ذلك	اعتبارات تتعلق بالهواء الطلق
الفجوة الهوائية	يظل الهواء محبوسًا بين طبقات الشاشة	المزيد من التأمل الداخلي
ربط شاشة LCD بالشاشة التي تعمل باللمس	شاشة LCD ملتصقة بمستشعر اللمس	أداء بصري أفضل
الربط البصري الكامل*	تشكل شاشة LCD ومستشعر اللمس والزجاج الواقي مجموعة بصرية واحدة مترابطة	مُفضل للاستخدامات الخارجية التي تتطلب أداءً عاليًا
زجاج أمامي إضافي مع فجوة هوائية	زجاج واقٍ منفصل مُركَّب في المقدمة	يمكن أن تثير أفكارًا جديدة

*تختلف مصطلحات الربط من مورد لآخر. تأكد دائمًا من تحديد الواجهات المرتبطة بالضبط.

هذا السؤال أكثر فائدة من مجرد السؤال التالي:

“هل تقدمون خدمة الربط البصري؟”

---

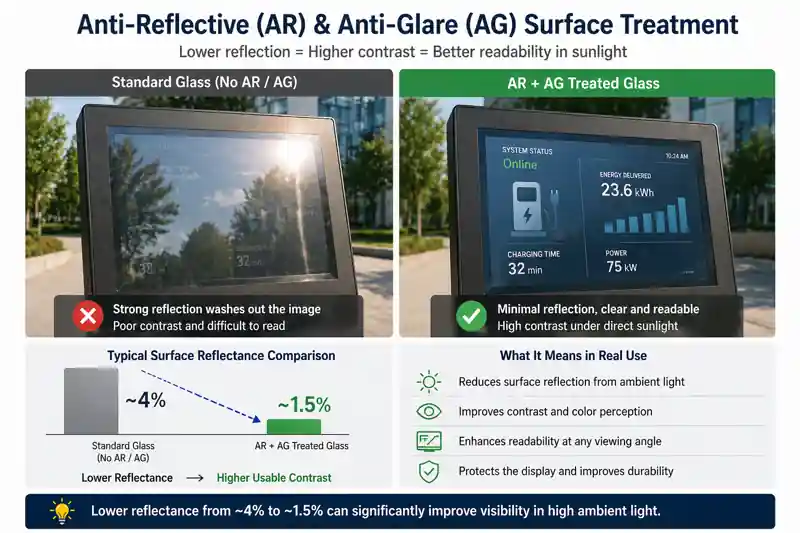

4. AG و AR ليسا نفس الشيء

غالبًا ما يتم تجميع AG و AR معًا، لكنهما يحلان مشكلات بصرية مختلفة.

AG — مضاد للوهج

تعمل تقنية AG على تشتيت الضوء المنعكس، مما يقلل من الوهج الذي يشبه انعكاس المرآة على السطح.

وهي مفيدة في الحالات التي قد يواجه فيها المشغلون انعكاسات قوية من السماء أو الإضاءة العلوية أو الأجسام المجاورة.

ومع ذلك، فإن وجود ضباب كثيف قد يقلل من درجة الوضوح التي يراها العين في الصورة.

AR — مضاد للانعكاس

تم تصميم طلاء AR لتقليل كمية الضوء المنعكس عن السطح.

فهي قادرة على الحفاظ على صورة أوضح مقارنة بسطح AG شديد الضبابية، مع تحسين التباين في الأماكن الخارجية.

تستخدم بعض المشاريع مزيجًا من AG وAR.

السطح	الميزة الرئيسية	الاعتبار الرئيسي
زجاج عادي	بسيطة واقتصادية	انعكاسات قوية في الهواء الطلق
أ.ج	يقلل من الوهج المرئي	يمكن أن يؤدي الضباب إلى إضعاف وضوح الصورة
AR	يقلل من الانعكاس السطحي	جودة الطلاء ومتانته أمران مهمان
AG + AR	يحد من الوهج والانعكاس	مناسبة للتركيبات الخارجية التي تتطلب متطلبات صارمة

في حالة المشاريع المخصصة، اطلب المواصفات الفعلية للزجاج الأمامي بدلاً من الاكتفاء ببيان عام مثل “زجاج خارجي”.”

تحقق من:

• سماكة الزجاج
• ضباب AG حيثما ينطبق ذلك
• مواصفات الواقع المعزز، إن توفرت
• موقع السطح
• طريقة الربط
• الهيكل الزجاجي النهائي

---

5. السطوع الأقصى ليس هو السطوع المستمر

هذه إحدى المواصفات التي غالبًا ما يغفلها المشترون.

قد تصل شاشة عالية السطوع إلى مستواها المقنن فور تشغيلها في ظروف درجة حرارة الغرفة.

وهذا لا يعني تلقائيًّا أنه يمكنه الحفاظ على نفس مستوى الأداء بعد العمل لعدة ساعات داخل حاوية خارجية محكمة الإغلاق.

تولد الإضاءة الخلفية LED عالية السطوع حرارة.

تُشكل أشعة الشمس المباشرة عبئًا حراريًّا إضافيًّا.

قد يحدّ الخزان المقاوم للماء من تدفق الهواء.

لذا، فإن السؤال المهم لا يقتصر فقط على:

هل يمكن أن تصل سطوع الشاشة إلى 1500 أو 2000 نيت؟

إنه كذلك:

هل يمكن للشاشة الحفاظ على مستوى سطوع مناسب للاستخدام خلال دورة التشغيل الفعلية؟

بالنسبة للعينة ذات السطوع العالي، نوصي بالتحقق مما يلي:

اختبار	ما أهمية ذلك
السطوع الأولي	يحدد خط الأساس
السطوع بعد التشغيل لفترات طويلة	يوضح ما إذا كان الناتج يظل مستقرًا
درجة حرارة شاشة LCD / الإضاءة الخلفية	يشير إلى الإجهاد الحراري
درجة حرارة الغلاف	يُظهر الحرارة المتراكمة
استهلاك الطاقة	يساعد في تقييم النظام بأكمله
سلوك التعتيم التلقائي	يتجنب التشغيل غير الضروري بأقصى طاقة
الأداء بعد ارتفاع درجة الحرارة	يوضح ما إذا كانت الشاشة لا تزال صالحة للاستخدام

لا يمكن لاختبار نظري موجز أن يجيب على هذه الأسئلة.

لمزيد من التفاصيل، راجع دليلنا الخاص بـ ارتفاع درجة حرارة شاشات العرض الصناعية الخارجية والتصميم الحراري.

---

6. كيف نوصي بالتحقق من صحة جهاز الرصد الخارجي

ينبغي تقييم الشاشة القابلة للقراءة تحت ضوء الشمس كوحدة مكتملة، وليس فقط من خلال ورقة مواصفات شاشة LCD.

للموافقة على العينة، ضع الشاشة في حالة تكون أقرب ما يمكن عمليًّا إلى حالة التركيب النهائي.

يرجى تسجيل ما يلي على الأقل:

• الإعدادات الفعلية للشاشة
• الزجاج الواقي وهيكل التثبيت
• درجة الحرارة المحيطة
• مستوى الإضاءة المحيطة التقريبي أو المقاس
• اتجاه أشعة الشمس
• زاوية المشاهدة
• مدة التشغيل
• حالة اللمس
• درجة حرارة الحاوية
• استقرار السطوع بعد التشغيل لفترات طويلة

التقط الصور من الموضع الطبيعي الذي ينظر منه المشغل.

لا تختر زاوية ما لمجرد أنها تمنع حدوث انعكاس وتجعل الشاشة تبدو أفضل في الصورة.

إذا كان المنتج سيُشغَّل داخل كشك مغلق أو شاحن سيارات كهربائية أو خزانة صناعية، فيجب إجراء التقييم الحراري أيضًا باستخدام غلاف يمثل التصميم النهائي.

في أي مشروع حقيقي، تكون نتيجة الاختبار أكثر أهمية من مجرد سطر إضافي في ورقة المواصفات.

---

7. تصنيف IP65 لا يعني إمكانية القراءة في ضوء الشمس

تُعالج حماية IP وقابلية القراءة تحت أشعة الشمس مشكلتين مختلفتين.

يمكن للوحة الأمامية ذات تصنيف IP65 أن تحمي السطح الأمامي المكشوف من الغبار والماء عند تركيبها بشكل صحيح.

ولا يذكر شيئًا بشأن:

• السطوع
• التأمل
• التباين
• الترابط البصري
• الأداء الحراري

بالنسبة للشاشة المدمجة، قد يكون تصنيف IP65 للجزء الأمامي كافياً لأن خزانة العميل تحمي الجزء الخلفي.

بالنسبة لشاشة خارجية مستقلة، قد يحتاج الغلاف الكامل إلى مستوى أعلى من الحماية البيئية.

اسأل دائمًا:

هل تصنيف IP يخص اللوحة الأمامية فقط، أم الشاشة بأكملها؟

وهذا يمنع حدوث سوء فهم شائع أثناء عملية التوريد.

---

8. يجب فحص أداء الشاشة التي تعمل باللمس من خلال الزجاج الخارجي

يعتمد أداء اللمس في الأماكن المفتوحة على عوامل أخرى غير وحدة التحكم في اللمس.

يمكن أن تشمل المجموعة الكاملة ما يلي:

• مستشعر PCAP
• مادة لاصقة
• زجاج غطاء مقسّى
• معالجة AG / AR
• قفازات
• قطرات الماء
• التأريض
• التداخل الكهرومغناطيسي الصادر عن المعدات

قد يؤثر استخدام زجاج أكثر سمكًا وتغيير بنية الترابط على حساسية اللمس.

قد يشكل المطر تحديًا مختلفًا عن التشغيل بالأصابع في الظروف الجافة.

إذا كان تطبيقك يتطلب اللمس بالقفازات أو التشغيل في ظروف رطبة، فقم باختبار تلك الظروف بالضبط أثناء مرحلة اعتماد العينة.

لا تقم بالتحقق من صحة مستشعر اللمس العاري ثم قم بتغيير الزجاج الأمامي في مرحلة الإنتاج.

يجب أن تكون مجموعة اللمسات الخاصة بالإنتاج هي المجموعة التي تم اختبارها.

---

9. التحقق من المورد: الأسئلة التي يجب طرحها قبل الموافقة على العينة

يجب أن يكون المورد قادرًا على شرح هيكل الشاشة بالكامل، وليس مجرد ذكر رقم طراز شاشة LCD.

يقول المورد	يجب على المشتري أن يسأل
“1500 نيت”	هل يُقاس سطوع شاشة LCD أم من خلال الزجاج النهائي؟
“يمكن قراءتها في ضوء الشمس”	في ظل أي مجموعة من المكونات البصرية وتحت أي ظروف تركيب؟
“الربط البصري”	ما هي الطبقات التي تم ربطها فعليًّا؟
“زجاج AG”	ما هي سماكة الزجاج ومواصفات التعتيم؟
“نظارات الواقع المعزز”	ما هي مواصفات الانعكاس المتوفرة؟
“IP65”	غطاء أمامي فقط أم غطاء كامل؟
“من −20 درجة مئوية إلى +70 درجة مئوية”	مواصفات شاشة LCD أم المواصفات التشغيلية الكاملة للشاشة؟
“PCAP في الهواء الطلق”	هل تم اختباره من خلال الزجاج النهائي في ظل ظروف الرطوبة/ارتداء القفازات المطلوبة؟
“2000 نيت”	هل يمكن الحفاظ على مستوى السطوع أثناء التشغيل لفترات طويلة؟
“IK10”	هل يوجد تقرير اختبار للهيكل الأمامي المحدد؟
“نطاق واسع من درجات الحرارة”	هل تم أخذ الحالة الحرارية للغلاف النهائي في الاعتبار؟

قد يتمكن المورد الذي لا يستطيع الإجابة عن هذه الأسئلة من بيع شاشة LCD عالية السطوع.

وهذا يختلف عن تصميم شاشة لمعدات تُستخدم في الأماكن المفتوحة.

---

10. تختلف أولويات التطبيقات باختلافها

لا توجد “مواصفات مثالية” واحدة للشاشات الخارجية.”

الطريقة التي يتم بها تقديم الطلب مهمة.

التطبيق	ما سنعطيه الأولوية
محطة شحن السيارات الكهربائية	الربط البصري، والتحكم في الانعكاس، وضبط اللمس الرطب، والختم الأمامي، وإدارة الحرارة
كشك خارجي	وضوح الرؤية في ضوء الشمس، والزجاج المقاوم للتخريب، وموثوقية اللمس، والحرارة الشمسية
واجهة الإدارة العليا الصناعية	استقرار في الأداء، نطاق واسع لدرجات حرارة التشغيل، مقاومة للتسرب، وتوافر على المدى الطويل
محطة النقل	زاوية الرؤية، والتحكم في الانعكاس، والتعتيم التلقائي، وساعات التشغيل الطويلة
معدات شبه خارجية	سطح AG، وزاوية رؤية محددة، ودرجة سطوع مناسبة
خزانة خارجية محكمة الإغلاق	التصميم الحراري قبل مجرد زيادة قوة الإضاءة الخلفية

قد لا تكون الشاشة التي تعمل بشكل جيد في محطة بيع التذاكر المظللة هي الإعداد المناسب لشاحن السيارات الكهربائية المعرض لأشعة الشمس بعد الظهر.

يجب أن تحدد عملية التركيب المواصفات.

---

11. ما الذي يجب إرساله عند طلب شاشة قابلة للقراءة في ضوء الشمس

ليس عليك إعداد مواصفات معقدة قبل الاتصال بالمورد.

أهم المعلومات هي:

• حجم الشاشة
• القرار
• التركيب في الأماكن المغلقة أو شبه المفتوحة أو في الهواء الطلق
• ضوء الشمس المباشر أو بيئة مظللة
• إرشادات التركيب
• يعمل باللمس أو لا يعمل باللمس
• شرط ارتداء القفازات أو اللمس باليد المبللة
• سمك زجاج الغطاء الزجاجي
• متطلبات AG / AR
• متطلبات IP / IK
• طريقة التركيب
• رسم المرفق أو المقطع
• واجهة الفيديو
• مدخلات الطاقة
• درجة حرارة التشغيل
• الكمية المتوقعة

إذا كنت غير متأكد مما إذا كنت بحاجة إلى 1000 أو 1500 أو 2000 نيت، فلا تحاول التخمين.

يرجى إرسال شروط التقديم أولاً.

ينبغي أن يكون اختيار مستوى السطوع المناسب جزءًا من عملية هندسة الشاشة.

---

قاعدة الاختيار النهائي

لا تختر شاشة قابلة للقراءة في ضوء الشمس بمجرد طرح السؤال التالي:

كم عدد النيتات التي تتمتع بها؟

السطوع هو ما يوفر إخراج الضوء.

يحدد الترابط البصري ومعالجة السطح مدى بقاء تلك الصورة مرئية في ظل الإضاءة المحيطة القوية.

يحدد التصميم الحراري ما إذا كان من الممكن الحفاظ على الأداء.

يحدد الزجاج الواقي ومجموعة مكونات اللمس والهيكل ما إذا كانت الشاشة ستعمل فعليًّا كجزء من الجهاز النهائي.

وبالتالي، فإن المواصفات المطلوب الموافقة عليها ليست شاشة LCD بحد ذاتها.

إنه الشاشة الجاهزة للاستخدام في التطبيق المقصود.

---

الدعم الفني لشاشات القراءة في ضوء الشمس

تقوم شركة «إيجل تاتش» بتوريد وتخصيص شاشات تعمل باللمس يمكن قراءتها في ضوء الشمس، وذلك للاستخدام في أكشاك الخدمة الخارجية، ومعدات شحن السيارات الكهربائية، ومحطات النقل، وواجهات المستخدم الصناعية (HMI)، وغيرها من معدات المصنعين الأصليين (OEM).

بالنسبة للمشاريع المخصصة، يمكننا مراجعة الشاشة جنبًا إلى جنب مع الهيكل الخارجي والزجاج الواقي ومتطلبات اللمس وبيئة التركيب، بدلًا من التعامل مع شاشة LCD كعنصر منفصل.

اطلع على حلول الشاشات القابلة للقراءة تحت ضوء الشمس أو أرسل إلينا أبعاد الشاشة، والتطبيق، ومخطط التركيب، وظروف التعرض لأشعة الشمس، ودرجة حرارة التشغيل، والكمية المتوقعة، وذلك لمراجعة التكوين.

---

الأسئلة الشائعة

هل 1000 نيت كافية لشاشة يمكن قراءتها تحت ضوء الشمس؟

هذا ممكن. فقد تقدم شاشة بدقة 1000 نيت، مزودة بتقنية ربط بصري جيدة ونظام تحكم فعال في الانعكاس، أداءً جيدًا في العديد من الاستخدامات الخارجية. ومع ذلك، لا يزال من الضروري أخذ عوامل مثل أشعة الشمس المباشرة وزاوية التركيب وهيكل الزجاج والظروف الحرارية في الاعتبار.

هل الشاشة التي تبلغ سطوعها 2000 نيت أفضل دائمًا من الشاشة التي تبلغ سطوعها 1200 نيت؟

لا. فقد توفر الشاشة الأكثر سطوعًا التي تعاني من انعكاس شديد أو وجود فجوة هوائية تباينًا عمليًّا أسوأ مقارنةً بشاشة ذات سطوع أقل مزودة بمجموعة بصريات مصممة جيدًا.

هل تحتاج الشاشة القابلة للقراءة تحت ضوء الشمس إلى عملية الربط البصري؟

ليس في جميع الاستخدامات، لكن الترابط البصري يكتسب أهمية متزايدة في ضوء الشمس المباشر، خاصةً عندما تشتمل الشاشة على زجاج لمس وزجاج واقي.

ما الفرق بين زجاج AG وزجاج AR؟

تعمل تقنية AG على تشتيت الضوء المنعكس وتقليل الوهج الشبيه بالمرآة. أما تقنية AR فهي مصممة لتقليل كمية الضوء المنعكس. ويعتمد اختيار السطح المناسب على الاستخدام المطلوب، ودرجة وضوح الصورة المطلوبة، وبنية الزجاج.

لماذا قد تصبح الشاشة عالية السطوع أقل سطوعًا بعد تشغيلها لفترة من الوقت؟

قد تكون الحرارة أحد الأسباب. فإضاءة الخلفية عالية السطوع تولد حرارة، في حين أن ضوء الشمس والأغلفة المغلقة يمكن أن تزيد من الحمل الحراري. ولهذا السبب، ينبغي تقييم التشغيل المستمر أثناء مرحلة الموافقة على العينات.

ما الذي يجب عليّ التحقق منه قبل الموافقة على شاشة عرض خارجية؟

تحقق من سطوع النظام النهائي، وهيكل التثبيت، والزجاج الواقي، ومعالجة السطح، وأداء اللمس، ومستوى الحماية IP، ودرجة حرارة التشغيل، والتوافق الميكانيكي، والسلوك الحراري المستمر.
