用于工业人机界面和 OEM 设备的面板安装式触摸显示器
定制面板式触摸显示器，可根据您的设备面板、安装结构和主机接口进行定制。Eagle Touch 支持 PCAP 或电阻式触摸技术、HDMI/VGA 输入、USB/RS232 触摸功能，可选配 IP65 级前面板防护，并可为 OEM 项目提供批量生产服务。.
适用于工业设备的OEM面板式触摸显示器解决方案
面板安装式触摸显示器是一种工业级触摸显示器，专为安装在机器面板、控制柜、前面板终端或OEM设备的前侧而设计，其屏幕面向操作员，而背面结构则固定在设备内部。.
在实际设备项目中，风险很少仅取决于屏幕尺寸。显示器还必须与面板开孔、安装方向、后部间隙、连接器位置、触控操作、正面密封、主机系统接口以及批量生产的一致性相匹配。.
Eagle Touch 可在配置确定之前协助审核这些细节，以确保所选的面板安装式触摸显示器能够适应设备结构、连接到控制系统，并在从样品确认到批量生产的全过程中保持一致性。.
适用于需要与自身产品结构相匹配的触摸显示器的机械制造商、控制柜制造商、设备终端集成商、自动化设备供应商以及OEM团队。.
应根据结构、接口、操作员工作流程、前面板防护以及批量生产要求来确定合适的面板安装式触摸显示器——而不能仅凭液晶屏尺寸来决定。.
适用于设备集成的OEM面板安装式触摸显示器选项
合适的面板安装式触摸显示器不能仅凭液晶屏尺寸来决定。它必须与面板开孔尺寸相符，与安装结构匹配，能够连接到主机系统，满足操作员的使用需求，并在批量生产中保持一致性。.
不确定该从哪种尺寸或结构开始？请查看我们的 标准面板安装式显示器型号, ，然后将最接近的模型作为OEM确认的基准。.
如需更换或嵌入式安装，请先发送面板开孔图纸。开孔尺寸、螺丝位置、背面空间和走线路径通常决定了最终的配置。.
| 配置区域 | 必须确认的事项 |
|---|---|
| LCD 平台 | 尺寸、分辨率、宽高比、亮度、观看距离以及LCD的长期供应情况 |
| 触控与正面设计 | PCAP 或电阻式触控、盖板玻璃、AG/AR/AF 选项、密封式前面板设计以及 IP65 级前面板防护 |
| 面板适配 | 面板开孔、可见区域、边框覆盖范围、螺丝位置、公差及与图纸的一致性 |
| 安装结构 | 前部安装、后部固定、嵌入式安装、后部外壳深度、电缆出口和维护通道 |
| 接口与电源 | HDMI、VGA、DVI、DisplayPort、USB触摸接口、RS232触摸接口、12V/24V输入及连接器布局 |
| 环境与生产 | 温度、湿度、振动、灰尘、受潮、清洁方法、使用时长及重复生产基准 |
在完成图纸审查、接口核查、样品测试和生产批准后，最终配置即被确认。.
面板开孔、安装及后部空间评估
面板安装式触摸显示器必须与设备结构相匹配，才能正确安装。在样品通过验收之前，应检查开孔尺寸、边框覆盖范围、后部深度、固定点以及线缆走向。.
采样前我们需检查的内容
- 面板开孔： 开口尺寸、可见区域、边框覆盖率、螺丝位置及公差
- 安装结构： 前部安装、后部固定、齐平结构、柜体深度及维护通道
- 有线电视接入： 连接器位置、电缆引出方向、内部间隙和布线路径
图纸决定的不仅仅是屏幕尺寸。前部开口、后部间隙、螺丝位置和走线路径都必须与最终的设备结构相匹配。.
面板安装式显示器的触摸屏与非触摸屏选项
触摸类型应与操作员实际使用机器的方式相匹配：包括手套、湿度、清洁方法、HMI软件、输入方式，以及屏幕是用于控制还是仅用于显示。.
适用于带玻璃面板的人机界面（HMI）控制
- 前挡风玻璃干净，光学清晰度良好
- 图形化人机界面（HMI）的流畅响应
- 支持多点触控，支持戴手套操作或湿度调节，由项目审核
适用于戴手套、触控笔及重按操作
- 支持戴手套、触控笔或压力输入
- 适用于单触式命令和固定按钮，性能可靠
- 适用于旧版HMI软件或简单的菜单控制
仅用于显示的设备面板
- 当控制由按钮、PLC 或外部输入处理时使用
- 减少不必要的触摸层成本和复杂性
- 适用于状态显示、监控及固定信息屏
需要单独的触摸屏或保护玻璃吗？请查看我们的 工业触摸屏解决方案.
将显示器连接到您的 IPC、控制器或主机系统
面板安装式触摸显示器通常与工业电脑、嵌入式主板、HMI控制器、机柜式控制系统或现有机器系统配合使用。该显示器必须与主机的视频输出、触摸接口、电源输入、连接器方向及走线方式相匹配。.
对于更换项目、机柜改造以及OEM设备而言，这一点尤为重要，因为这些情况下的布线布局已经固定。.
系统连接的确认事项
视频输入
HDMI、VGA、DVI、DisplayPort 或与主机输出相匹配的项目级输入。.
触摸界面
可选配置包括：USB触控、RS232触控、PCAP控制器或电阻式控制器。.
电源输入
根据机柜供电设计，对12V、24V或基于项目的电源输入进行审查。.
电缆路线
尽早检查连接器位置、电缆长度、引出方向及维护通道。.

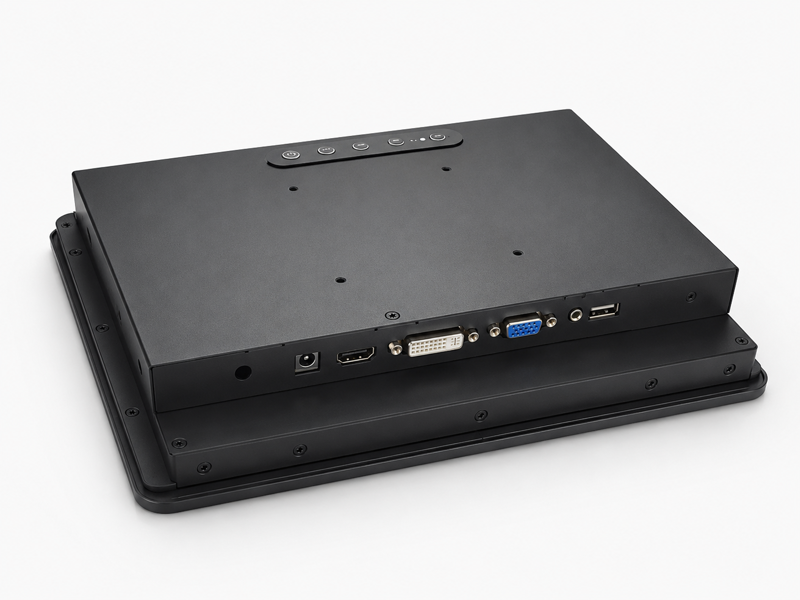

后部接口布局的影响不仅限于连接类型。端口位置、电缆引出方向以及维护通道应与IPC、控制器和机柜的布线布局相匹配。.

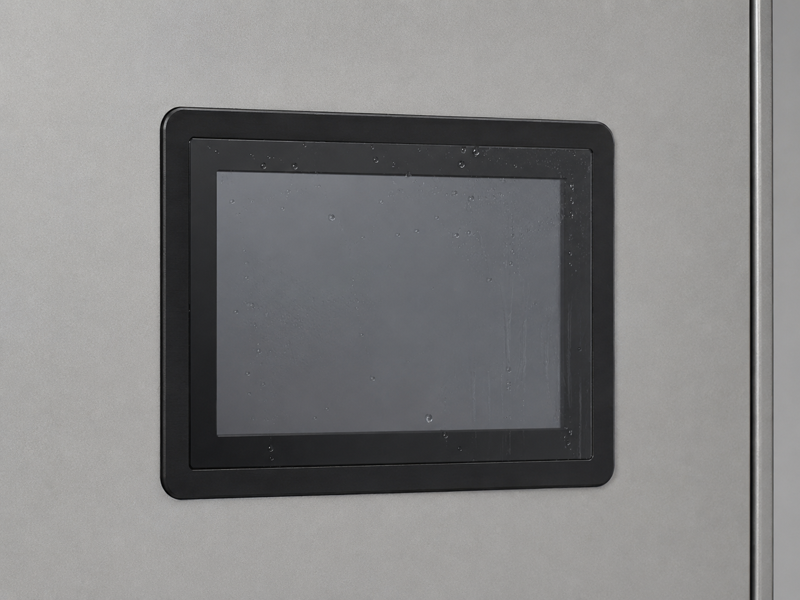

适用于外露式面板安装的正面防护装置
面向室外的设备、可清洗面板、前面板端子以及公共操作界面可能需要比标准前面板框架更复杂的结构。.
在取样前，应确认前端密封、盖玻片、触摸稳定性和可视性。.
我们确认的正面细节
IP65 前盖选项适用于已安装正面所接触的灰尘、飞溅和清洁情况。正面达到IP65防护等级并不意味着整个显示器都具备防水功能。.
盖板玻璃提供钢化玻璃、AG、AR 或 AF 表面处理选项，以满足反射、清洁、触感及抗冲击等要求。.
触摸稳定性可对PCAP触摸屏进行以下方面的检查：盖板玻璃厚度、湿度、是否使用手套、接地情况以及前端密封情况。.
阳光下的可读性对于面向室外的面板，亮度、光学贴合和防眩光玻璃可一并评估。.
对于室内控制柜，通常采用标准的前板结构即可。对于外露式面板，请在取样前提供安装位置、清洁方法、日照情况以及面板图纸。.
查看阳光下可视显示器选项面板式触摸显示器、开放式框架显示器还是面板式电脑？
这些产品均可用于工业设备，但它们解决的安装问题各不相同。关键区别在于显示屏如何安装到机器结构中，以及计算机是独立的还是内置的。.
前面板至后面板的安装
当需要将显示器从预先开好的面板开孔前侧插入，然后从设备面板背面或安装支架处固定时，请选择此结构。.
当设备已配备独立的IPC、嵌入式计算机、HMI控制器或基于PLC的控制系统时，效果最佳。.
需要先查看尺码参考吗？请查看我们的 面板安装式触摸显示器型号.
面板安装式触摸显示器的常见应用
当需要将显示屏固定在设备面板上，支持操作员的日常输入，并连接到独立的IPC、嵌入式计算机、HMI控制器或基于PLC的控制系统时，通常会使用面板式触摸显示器。.

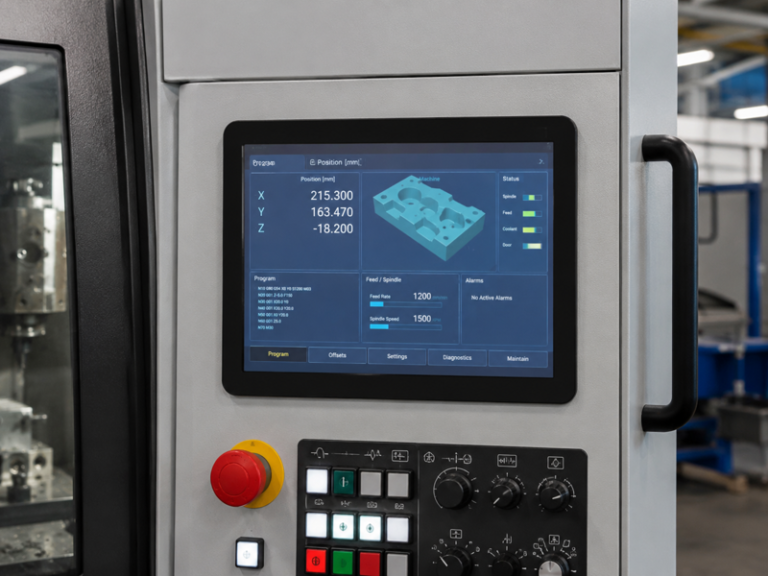

工业自动化、数控及机床人机界面
用于数控机床、自动化设备、过程监控、SCADA仪表盘、报警、参数设置以及连接外部工业电脑或控制器的面板式操作员显示屏。.

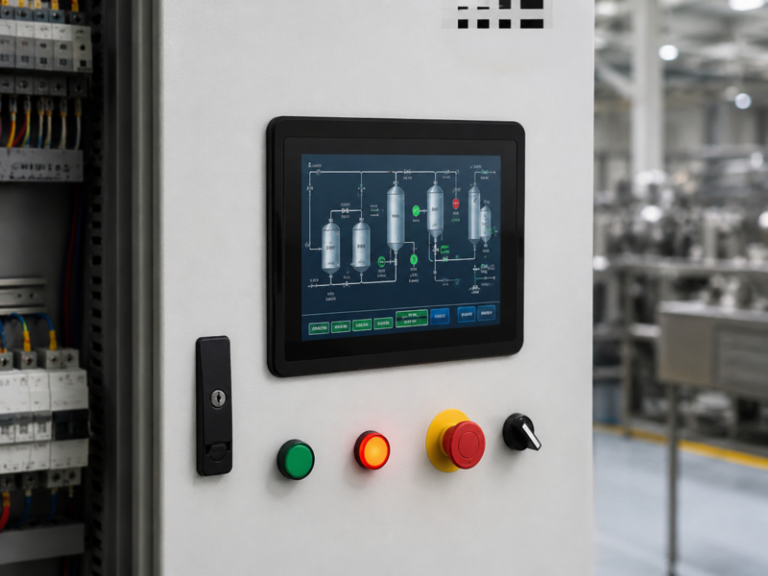

控制柜与电气自动化面板
安装在机柜门或设备面板上的触摸屏，用于生产线操作、功率控制、系统设置以及操作员端的可视化显示。.

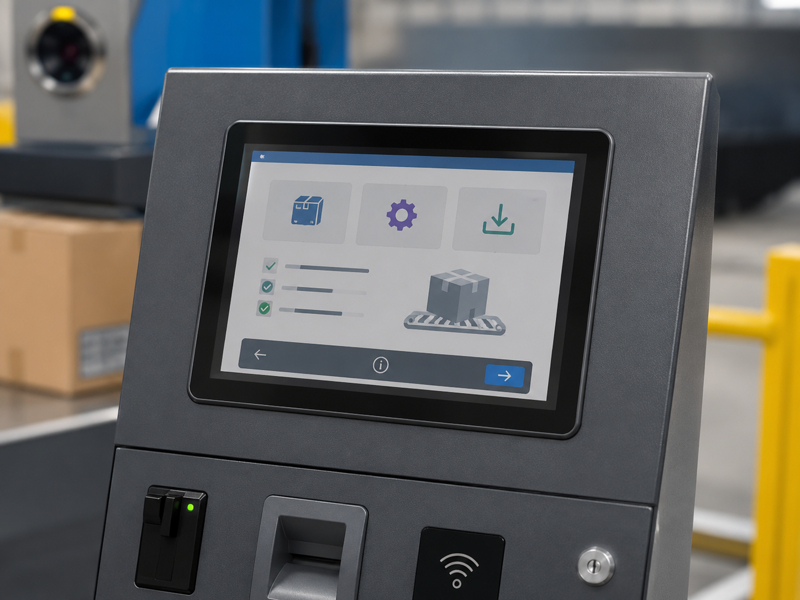

设备服务面板和操作员终端
集成的触摸界面，用于引导式工作流程、访问控制、服务操作、监控屏幕以及通过固定面板开口进行的设备端用户交互。.

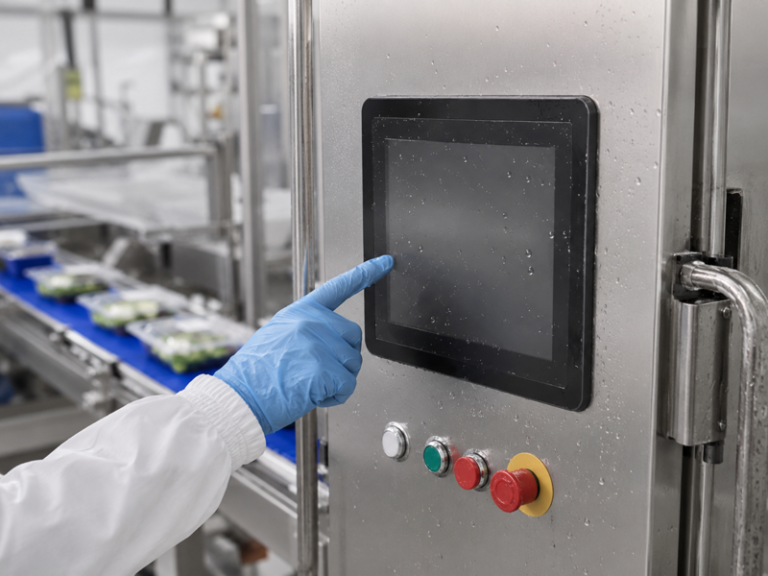

食品、包装及洁净生产区域
适用于操作员一侧可能需要前部密封、易于清洁、防眩光玻璃或在苛刻的生产环境中保持稳定的触控响应的情况。.
为了进行应用匹配，请提供设备类型、面板开孔尺寸、主机接口及运行环境等信息，以便我们为您推荐合适的面板安装式触摸显示器结构。.
面板式触摸显示器OEM支持：从图纸设计到量产
对于OEM设备项目，目标不仅是制作一个样品，更是要确定一种可在量产中重复实现的配置。Eagle Touch 有助于在配置确定之前，对面板图纸、安装结构、主机接口、触控操作及工作环境进行审查。.
样品通过后，将液晶显示屏、触摸屏、机械图纸、接口布局、线缆、标签和包装等关键项目记录为受控的生产基准，以便用于后续订单。.
如何提供信息以更快获得面板式触摸显示器的报价
面板开孔、可见区域、螺丝位置、安装方式、后部间隙或机箱图纸。.
屏幕尺寸、分辨率、亮度、电容式（PCAP）或电阻式触控、戴手套操作、盖板玻璃及正面密封要求。.
视频输入、触摸界面、电源输入、连接器方向、线缆长度、操作系统或主机类型。.
应用场景、室内或室外使用、清洁接触情况、工作温度、样品数量及生产计划。.
根据这些详细信息，我们可以判断现有的面板安装式显示器型号是否适用，或者该项目是否需要在安装方式、触控功能、接口、前面板保护或生产配置方面进行调整。.
认证要求、样机方案、长期供货及批量生产控制也可根据项目要求予以确认。.
面板安装触摸显示器常见问题
关于面板适配、安装结构、触摸屏选型、IP65级前面板防护、主机连接以及OEM生产支持的常见问题。.
