ARM 与 x86 工业平板电脑

导言

处理器架构的选择直接影响到工业人机界面系统的系统稳定性、生命周期成本和集成复杂性。在工业平板电脑中，这一决定的影响范围超出了计算性能，还包括散热设计、操作系统兼容性和长期可维护性。.

正如在工业人机界面系统架构设计中所讨论的，工业平板电脑既是用户界面，也是边缘处理单元（edge processing units）。查看我们的工业平板电脑概览)..因此，处理器架构会影响机箱密封、显示器集成和系统级功率预算。.

实际上，ARM 和 x86 架构在工业部署中发挥着不同的作用。在设计阶段早期选择合适的平台有助于降低重新设计的风险，提高长期可靠性。.

什么是 ARM 和 x86 工业平板电脑？

工业平板电脑将计算硬件、显示屏和触摸界面集成到一个机箱中。计算核心通常基于 ARM 或 x86 处理器架构。.

基于 ARM 的平板电脑 使用高度集成的 SoC 平台，旨在实现高能效和紧凑型嵌入式系统。.

基于 x86 的平板电脑 使用具有更广泛兼容性的模块化处理器平台，以适应工业软件环境和更高的计算工作量。.

在 工业平板电脑, 处理器的选择直接影响到

• 软件生态系统兼容性
• 热管理策略
• 外设和输入/输出扩展
• 长期适用性

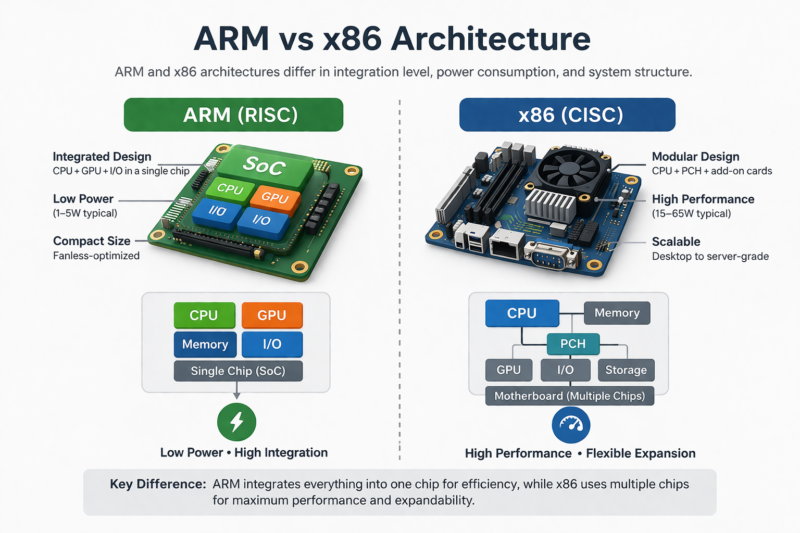

ARM 和 x86 系统背后的关键技术

基于 ARM 的系统

ARM 架构基于高度集成的 RISC 指令集。.

典型特征

• 集成 CPU、GPU 和 I/O
• 功耗低（通常 <10-15W）
• 无风扇运行
• 依赖于 BSP 的软件栈

ARM 系统通常采用 Linux 或 Android 部署，并针对专用功能进行了优化。.

基于 x86 的系统

x86 架构使用 CISC 指令集，支持多种操作系统。.

典型特征

• 更高的计算性能
• 与基于 Windows 的软件原生兼容
• 模块化硬件平台（COM Express、SBC）
• 更高的热设计功率（TDP）

当传统或专有软件无法移植时，通常需要使用这些系统。.

显示屏与触摸屏集成

这两种架构都与 工业触摸屏 使用 PCAP（投射电容式）触摸等技术。.

不过，整合的复杂程度有所不同：

• ARM 系统： 可能需要定制 BSP 级驱动程序
• x86 系统： 受益于成熟的驱动程序生态系统

对于户外或高亮度系统而言，图形处理器功能和显示管道支持至关重要，尤其是在实施光学胶合和阳光下可读显示屏时。.

工程考虑因素

热设计限制

热性能通常是选择结构的首要因素。.

密封或室外机柜：

• ARM 系统 由于发热量低，可实现被动冷却
• x86 系统 环境温度超过 40-45°C 时可能会超过被动冷却极限

无风扇 x86 系统需要精心选择处理器和进行散热设计。如果没有适当的散热管理，可能会导致性能下降和寿命缩短。.

功率预算和系统效率

功率限制直接影响平台的选择。.

在下列情况下，通常首选 ARM 系统

• 电力有限（电池或太阳能系统）
• 能源效率影响运营成本

x86 系统：

• 在负载情况下消耗更多功率
• 需要更强大的电源设计
• 产生更多热量

软件兼容性和可维护性

软件需求往往决定了架构的选择。.

x86 的优势：

• 本机支持基于 Windows 的 SCADA 和控制系统
• 移植工作量最小
• 成熟的开发生态系统

ARM 考虑因素：

• 需要为 ARM 编译的软件
• BSP 和驱动程序支持取决于芯片组供应商
• 操作系统升级路径可能受到限制

在长生命周期系统中，必须仔细评估 BSP 依赖性。.

可靠性和故障模式

不同架构的故障特征各不相同。.

ARM 系统：

• 降低热应力
• 通常无风扇
• 降低机械故障风险

x86 系统：

• 更高的热输出
• 与风扇有关的可能故障点
• 更标准化的软件环境

在高振动或多尘环境中，无风扇系统可降低故障风险。.

系统集成灵活性

x86 平台提供

• PCIe 扩展
• 多种存储选项
• 更便捷的升级途径

ARM 平台：

• 更多固定硬件配置
• 针对专用应用进行了优化

在许多 OEM 项目中、, 定制面板电脑或显示器集成 需要调整计算、机箱和触摸系统的设计。.

OEM 面板 PC 设计考虑因素

在实际部署中，处理器的选择很少是孤立进行的。它通常与机械、散热和显示要求一起进行评估。.

工业 OEM 设计通常需要在以下方面进行定制：

• 安装结构和外壳密封
• 显示屏尺寸、亮度和光学键合
• 触摸技术和手套/湿式操作
• 输入/输出布局和连接器位置
• 热路径和散热设计

因此，许多工业系统使用 定制 OEM 面板 PC 或 集成显示解决方案 而不是标准的现成产品。.

如何选择 ARM 和 x86 工业平板电脑

架构选择通常由约束驱动。.

选择 ARM 时：

• 要求无风扇和密封设计
• 功耗必须保持在 ~20W 以下
• 系统运行 Linux 或 Android
• 工作负载为人机界面、通信或轻型处理
• 热稳定性至关重要

选择 x86 时：

• 需要基于 Windows 的软件
• 应用属于计算密集型或多线程应用
• 软件无法移植到 ARM
• 需要高性能处理
• 硬件升级是生命周期规划的一部分

混合部署方案

有些应用需要平衡多个约束条件：

• 电动汽车充电站： 由于热限制，通常使用 ARM
• 工业控制面板： 通常需要 x86 才能与 SCADA 兼容
• 人工智能或视觉系统： 可能需要高性能 x86 处理器或专用 ARM 处理器

在选择处理器的同时，还应评估机箱、显示器和软件架构。.

典型应用

电动汽车充电站

ARM 用于热效率和密封设计；x86 用于高级功能。.

工业自动化设备

x86 用于控制系统；ARM 用于分布式人机界面。.

信息亭和公共终端

ARM 适用于基于 Android 的系统；x86 适用于企业软件。.

智能基础设施

ARM 适用于注重效率的部署；x86 适用于需要较高计算能力的部署。.

什么时候最适合使用 ARM 或 x86 面板 PC

ARM 面板 PC：

• 热约束环境
• 低功耗分布式系统
• 专用功能的人机界面

x86 面板 PC：

• 软件约束系统
• 高性能应用
• 可升级平台

结论

ARM 和 x86 架构可解决工业平板电脑设计中的不同工程限制。.

ARM 平台可提高能效并简化散热设计，而 x86 平台则可提供更高的性能和更广泛的软件兼容性。.

在实际操作中，处理器的选择应与机箱设计、显示器集成和软件架构一起评估，以确保系统的长期稳定性。.

常见问题

1.ARM 是否会在工业平板电脑中取代 x86？
ARM在嵌入式应用中不断扩展，但x86仍然是许多系统的基本配置。.

2.ARM 能否处理工业 HMI 工作负载？
是的，适用于大多数人机界面、通信和控制任务。.

3.为什么 x86 仍被广泛使用？
由于 Windows 兼容性和传统软件的要求。.

4.ARM 系统更可靠吗？
它们的热稳定性更高，但可靠性取决于系统设计。.

5.选择 ARM 的最大风险是什么？
软件兼容性和长期 BSP 支持。.
