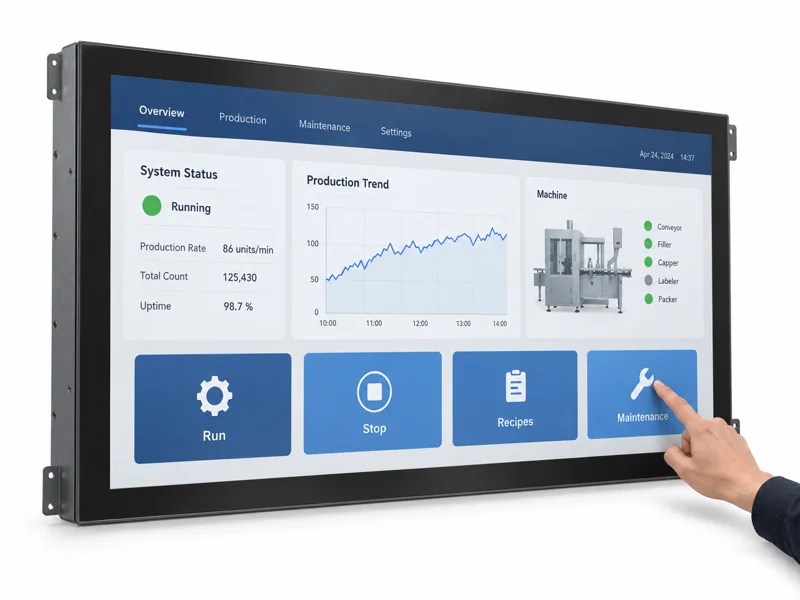

A شاشة شاشة لمس صناعية مقاس 32 بوصة عادةً ما يتم اختيارها عندما لا تكون واجهة HMI القياسية عملية.

يحتاج المشغلون إلى مراقبة عدة واجهات في نفس الوقت.
تصبح لوحات المعلومات مزدحمة.
تصبح أهداف اللمس صغيرة جداً.
يبدأ الناس في الوقوف بعيداً عن الشاشة فقط لرؤية كل شيء بوضوح.

هذه عادةً هي النقطة التي تبدأ عندها الشاشات مقاس 32 بوصة في أن تكون منطقية.

تُستخدم الآن على نطاق واسع في:

• أنظمة شحن السيارات الكهربائية
• لوحات معلومات مراقبة المصنع
• أكشاك النقل
• محطات الخزانة الذكية
• غرف التحكم الصناعي
• معدات الخدمة الذاتية

بالمقارنة مع 21.5 بوصة أو 24 بوصة اللوحات، توفر الشاشة مقاس 32 بوصة للمشغلين مساحة أكبر قابلة للاستخدام دون الانتقال إلى تنسيقات اللافتات كبيرة الحجم التي يصعب تبريدها وتركيبها وصيانتها.

ولكن في المشاريع الصناعية الحقيقية، نادراً ما تكون الشاشة نفسها هي الجزء الأصعب.

النشر هو.

---

معظم مشاكل شاشات العرض الصناعية تبدأ من خارج شاشة LCD

أحد أكثر الأخطاء شيوعًا في مشاريع مصنعي المعدات الأصلية هو قضاء الكثير من الوقت في مقارنة مواصفات اللوحة مع التقليل من شأن بيئة النشر حول الشاشة.

في الظروف الميدانية الفعلية، غالبًا ما يرتبط الفشل على المدى الطويل بـ

• تراكم حرارة الضميمة
• تأريض غير مستقر
• EMI بالقرب من المحركات أو أنظمة VFD
• ضعف تدفق الهواء داخل الأكشاك المغلقة
• التكثيف في الأنظمة شبه الخارجية
• عدم استقرار اللمس بعد التجميع النهائي
• تشغيل كابل USB طويل يعمل باللمس
• مراجعات اللوحة غير المنضبطة أثناء تغييرات دورة الحياة

لا تظهر معظم هذه المشاكل أثناء الاختبار المبكر.

تظهر في وقت لاحق - بعد تشغيل النظام بشكل متواصل لأسابيع تحت الحرارة أو الاهتزازات أو أشعة الشمس أو الظروف الكهربائية غير المستقرة.

في العديد من عمليات النشر، لا تكون الشاشة نفسها هي عنق الزجاجة الحقيقي للموثوقية.
عادةً ما يكون الحفاظ على درجات الحرارة مستقرة داخل العبوات المغلقة بإحكام.

غالبًا ما تركز فرق مصنعي المعدات الأصلية بشكل كبير على السطوع أو الدقة أو تقنية اللوحة أثناء الاختيار. ومن المفارقات أن سلوك تدفق الهواء، وهيكل التأريض، والإدارة الحرارية عادةً ما يكون لها تأثير أكبر على استقرار النشر على المدى الطويل من مواصفات شاشات LCD نفسها.

ويصبح ذلك واضحاً بشكل خاص في الأنظمة الخارجية.

---

عندما تكون الشاشة مقاس 32 بوصة هي الخيار الصحيح

شاشة عرض صناعية مقاس 32 بوصة تعمل بشكل جيد عندما يحتاج المشغلون:

• رؤية متعددة النوافذ
• تخطيطات واجهة أكبر
• المراقبة المركزية
• مسافة مشاهدة أطول
• تفاعل أسهل مع العملاء

تشمل أمثلة النشر النموذجية ما يلي:

التطبيق	سبب شيوع 32 بوصة
محطات شحن السيارات الكهربائية	واجهة المستخدم الخارجية الأكبر حجماً وسهولة القراءة
لوحات معلومات المصنع	نوافذ عمليات متعددة
أكشاك النقل	تفاعل أسهل مع الجمهور
غرف التحكم	رؤية أفضل للمسافات الطويلة
الخزائن الذكية	سير عمل أكبر باللمس

وفي الوقت نفسه، تخلق الشاشات الأكبر حجماً أيضاً مفاضلات في التكامل.

داخل الخزانات الصناعية المدمجة، قد تزيد الشاشة مقاس 32 بوصة من حرارة الضميمة وتقلل من مساحة الصيانة وتعقّد توجيه الكابلات أثناء الوصول إلى الخدمة.

بالنسبة للآلات HMIs حيث يقف المشغلون بالقرب من الواجهة، فإن شاشات العرض الأصغر حجمًا تكون أحيانًا أسهل في الاستخدام أثناء نوبات العمل الطويلة.

نادراً ما يتعلق التصميم الصناعي الجيد باختيار أكبر شاشة عرض متاحة.

يتعلق الأمر باختيار الشاشة التي تناسب بيئة التشغيل والظروف الحرارية ومتطلبات سير العمل.

---

PCAP مقابل IR Touch: يظهر الفرق عادةً بعد التثبيت

على الورق، يمكن لكل من تقنيتي PCAP والأشعة تحت الحمراء التي تعمل باللمس أن تقدم أداءً جيداً.

تظهر الاختلافات عادةً بعد الاندماج النهائي.

لمسة PCAP

اللمس السعوي المسقط يُستخدم على نطاق واسع في واجهات الإدارة العليا الصناعية الحديثة لأنه يوفر

• تفاعل أكثر سلاسة
• وضوح بصري أفضل
• تصميم زجاج من الحافة إلى الحافة
• تكامل أمامي أقوى ضد الماء

يتم اختيار PCAP عادةً من أجل:

• الأكشاك التي تواجه العملاء
• محطات النقل
• واجهات الإدارة العليا الصناعية الحديثة
• بيئات إنتاج نظيفة

ومع ذلك، يمكن أن تصبح أنظمة PCAP غير مستقرة إذا كانت ظروف التأريض رديئة أو إذا تمت إضافة زجاج واقٍ إضافي دون ضبط وحدة التحكم.

في بعض عمليات نشر الأكشاك، يزداد زمن انتقال اللمس بشكل ملحوظ بعد التركيب داخل حاويات معدنية مؤرضة. كما واجهت العديد من فرق مصنعي المعدات الأصلية انخفاضًا في حساسية اللمس بعد الانتقال من تجميعات النماذج الأولية إلى زجاج الغطاء السميك من فئة الإنتاج.

وهذا هو السبب في أن خبراء التكامل المتمرسين يتحققون من صحة سلوك اللمس بعد التجميع النهائي للحاوية - وليس فقط أثناء اختبار المنصة.

لمسة الأشعة تحت الحمراء

غالبًا ما تكون أنظمة اللمس بالأشعة تحت الحمراء مفضلة في البيئات الصناعية الثقيلة حيث يرتدي المشغلون قفازات سميكة أو يتفاعلون مع الشاشة في ظروف متربة.

ومع ذلك، تكون أنظمة الأشعة تحت الحمراء أكثر عرضة للتأثر بشكل عام:

• تلوث الحافة
• تداخل أشعة الشمس المباشرة
• تراكم الغبار على المدى الطويل
• تعريض المستشعر الخارجي

الميزة	PCAP	الأشعة تحت الحمراء
الوضوح البصري	ممتاز	جيد
دعم اللمس المتعدد	ممتاز	جيد
سهولة استخدام القفازات السميكة	معتدل	ممتاز
تكامل مقاوم للماء	أفضل	معتدل
تحمل الغبار	أفضل	أقل

لا يوجد خيار “أفضل” عالمي.

في معظم المشاريع الصناعية، يكون اختيار تقنية اللمس مدفوعاً بالقيود البيئية أكثر من قوائم الميزات.

---

السطوع وحده لا يحل مشكلة الرؤية في الهواء الطلق

السطوع هي واحدة من أكثر المواصفات التي يساء فهمها في مشاريع شاشات العرض الصناعية.

يمكن أن يصبح من الصعب استخدام الشاشة التي تبدو قابلة للقراءة بشكل مثالي في الداخل بمجرد تركيبها في ضوء الشمس المباشر.

تشمل أهداف السطوع النموذجية ما يلي:

بيئة النشر	السطوع الموصى به
استخدام المصنع في الأماكن المغلقة	400-700 قمل
بيئات تجارية مشرقة	700-1000 قمل
أكشاك شبه خارجية	أكثر من 1000 قمل
نشر أشعة الشمس المباشرة	أكثر من 1500 شمعة + ترابط بصري

ولكن نادراً ما يحل السطوع وحده مشاكل القراءة الخارجية.

في العديد من عمليات نشر الأكشاك الخارجية، تصبح الإدارة الحرارية هي العامل المحدد قبل أن يصبح السطوع نفسه غير كافٍ.

خلال الاختبارات الميدانية الصيفية، يمكن أن تتعرض العبوات المغلقة ذات الألوان الداكنة لدرجات حرارة داخلية أعلى من الظروف المحيطة بمقدار 20-30 درجة مئوية تحت أشعة الشمس المباشرة بعد الظهر. في إحدى عمليات الشحن في الهواء الطلق، تجاوزت درجات حرارة اللوحة الداخلية 60 درجة مئوية على الرغم من بقاء درجات الحرارة المحيطة أقل من 35 درجة مئوية.

تزيد الألواح عالية السطوع من الحمل الحراري بشكل أكبر.

بدون تخطيط مناسب لتدفق الهواء، يمكن أن يؤدي ارتفاع درجات الحرارة إلى تقصير عمر الإضاءة الخلفية والتأثير على ثبات اللمس وتسريع تقادم اللوحة.

هذا هو أحد الأسباب التي تجعل العديد من الأنظمة الخارجية تجتاز التحقق من صلاحيتها في الأماكن المغلقة ولكنها تصبح غير مستقرة بعد النشر.

تتأثر سهولة القراءة في الهواء الطلق عادةً بعدة عوامل مجتمعة:

• الترابط البصري
• علاج مضاد للوهج
• زاوية الضميمة
• الانعكاسات المحيطة
• السلوك الحراري
• تصميم زجاج الغطاء الزجاجي

ليس السطوع وحده.

---

كيف تقوم فرق مصنعي المعدات الأصلية عادةً بتقييم شاشة لمس صناعية مقاس 32 بوصة

في معظم مشاريع مصنعي المعدات الأصلية، يكون اختيار الشاشة مدفوعاً بقيود النشر أكثر من مواصفات الشاشة وحدها.

عادةً ما تبدو عملية التقييم الهندسي النموذجية على النحو التالي:

1. تحديد بيئة التشغيل

• داخلي
• شبه خارجي
• التعرض المباشر لأشعة الشمس

2. مراجعة الظروف الحرارية

• كشك مغلق
• حاوية بدون مروحة
• درجة حرارة محيطة عالية
• تدفق هواء محدود

3. تحديد سير العمل باللمس

• عملية الإصبع العاري
• قفازات صناعية سميكة
• البيئات الرطبة
• التفاعل العام

4. التحقق من صحة الظروف الكهربائية

• المحركات القريبة أو أنظمة VFD
• التعرض للإشعاع الكهرومغناطيسي
• هيكل التأريض
• قيود توجيه الكابلات

غالبًا ما تتطلب مسارات كبلات USB الطويلة التي تعمل باللمس - خاصةً التي تزيد عن 5 أمتار - تدريعًا أو موسعات تعمل بالطاقة في البيئات ذات التداخل الإلكتروني العالي للحفاظ على اتصال مستقر.

5. تأكيد متطلبات دورة الحياة

• توافر اللوحة
• اتساق المراجعة
• تخطيط الاستبدال
• توقعات الصيانة على المدى الطويل

في العديد من عمليات النشر الصناعية، تحدث الأعطال في العديد من عمليات النشر الصناعية بسبب التقليل من شأن أحد هذه القيود البيئية أثناء التصميم المبكر للنظام.

---

قيود النشر الحقيقية غالبًا ما تقلل فرق تصنيع المعدات الأصلية من تقديرها

في مشاريع الأكشاك الخارجية، غالبًا ما تعطي الفرق الأولوية لمواصفات السطوع مع التقليل من تقدير تراكم الحرارة في الضميمة.

قد تولد الشاشة التي يبلغ حجمها 1500 نيت والمثبتة داخل حاوية محكمة الغلق درجات حرارة داخلية أعلى بكثير من المتوقع، حتى عندما تبدو الظروف المحيطة مقبولة في البداية.

في بعض عمليات النشر، تصبح الإدارة الحرارية في بعض عمليات النشر هي عنق الزجاجة الأساسي للموثوقية قبل أن يصبح السطوع نفسه غير كافٍ بوقت طويل.

وتظهر مشاكل مماثلة في بيئات المصانع ذات التعرض العالي للتداخل الكهرومغناطيسي الكهرومغناطيسي.

قد لا يظهر عدم استقرار اللمس، أو قطع اتصال USB المتقطع، أو تأخر استجابة اللمس إلا بعد الدمج النهائي بالقرب من المحركات أو المحركات أو المعدات ذات التأريض الضعيف.

نادرًا ما تكون هذه المشكلات واضحة أثناء وضع النماذج الأولية.

وعادةً ما تظهر في وقت لاحق - بعد أن تبدأ الأنظمة في العمل بشكل مستمر تحت حرارة أو اهتزازات أو ظروف كهربائية غير مستقرة.

وهذا هو السبب في أن فرق مصنعي المعدات الأصلية ذوي الخبرة عادةً ما تقوم بالتحقق من صحة ذلك:

• تدفق هواء الضميمة
• درجة حرارة السطح الداخلي
• ثبات اللمس تحت الحرارة
• سلوك EMI بالقرب من محركات الأقراص
• عملية الاحتراق لمدة طويلة
• سهولة القراءة البصرية تحت إضاءة النشر الحقيقية

قبل بدء الإنتاج الكامل.

---

أخطاء الاختيار الشائعة

تظهر العديد من المشاكل بشكل متكرر في مشاريع شاشات اللمس الصناعية.

اختيار السطوع بناءً على الاختبار الداخلي فقط

قد تصبح الشاشات التي تبدو مقبولة في الداخل غير قابلة للقراءة بعد النشر في الهواء الطلق.

تجاهل حرارة الضميمة

تولد الألواح عالية السطوع حملاً حرارياً كبيراً داخل الأكشاك المغلقة والحاويات المدمجة.

استخدام الشاشات التجارية لأنظمة العرض التجارية على مدار الساعة طوال أيام الأسبوع

نادراً ما تكون شاشات العرض الاستهلاكية مصممة لدورات التشغيل الطويلة أو درجات الحرارة الصناعية أو التوافر المستقر لدورة الحياة.

يمكن أن يؤدي التوقف غير المتوقع للوحة إلى إعادة تصميم الضميمة، وأعمال إعادة الاعتماد، وتأخيرات مكلفة في الإنتاج في برامج مصنعي المعدات الأصلية ذات دورة الحياة الطويلة.

الفشل في التحقق من صحة اللمس بعد الدمج

غالبًا ما يتغير سلوك اللمس بعد التركيب داخل الهياكل المعدنية أو خلف زجاج واقي إضافي.

---

الأسئلة الشائعة

ما السطوع المطلوب للشاشات اللمسية الصناعية الخارجية التي تعمل باللمس؟

شاشات العرض الصناعية الخارجية تتطلب عادةً:

• 1000+ قمل للنشر شبه الخارجي
• 1500+ قمل لأشعة الشمس المباشرة
• ترابط بصري لتقليل الانعكاسات وتحسين إمكانية القراءة

هل PCAP أم الأشعة تحت الحمراء أفضل للقفازات الصناعية؟

تعمل الأشعة تحت الحمراء التي تعمل باللمس بالأشعة تحت الحمراء بشكل أفضل بشكل عام مع القفازات السميكة، بينما يوفر PCAP تكاملاً أفضل ضد الماء ووضوحاً بصرياً أفضل.

لماذا يصبح نظام PCAP touch غير مستقر في بعض الأحيان بعد دمج الكشك؟

يمكن أن تؤثر ظروف التأريض، والتعرض للتداخل الكهرومغناطيسي الكهرومغناطيسي، وزجاج الغطاء السميك، وتصميم الضميمة على حساسية اللمس بعد التركيب.

هل يمكن استخدام شاشات العرض التجارية للأنظمة الصناعية؟

الشاشات التجارية غير مصممة عادةً لـ

• تشغيل مستمر على مدار الساعة طوال أيام الأسبوع
• التعرض لدرجات الحرارة الممتدة
• تكامل الضميمة الصناعية
• استقرار دورة الحياة على المدى الطويل

لماذا تفشل شاشات اللمس الخارجية حتى مع السطوع العالي؟

في العديد من عمليات النشر، يصبح ارتفاع درجة الحرارة، وعدم كفاية تدفق الهواء، والانعكاسات، والمشاكل الحرارية للحاوية مشاكل أكبر من السطوع نفسه.

---

مثال على سير عمل التحقق من صحة المعدات الأصلية

قبل الإنتاج الضخم، غالبًا ما تقوم فرق مصنعي المعدات الأصلية الصناعية بالتحقق من صحة

• ثبات اللمس بعد التجميع النهائي للحاوية
• درجة حرارة سطح الضميمة أثناء ذروة التعرض لأشعة الشمس
• سلوك EMI بالقرب من المحركات أو المحركات
• عملية الاحتراق لمدة طويلة
• سهولة القراءة البصرية تحت إضاءة النشر الحقيقية

لا تظهر العديد من مشاكل التكامل إلا بعد التشغيل المستمر في ظروف الحرارة أو الاهتزاز أو التأريض غير المستقر.

---

لماذا تعمل فرق مصنعي المعدات الأصلية مع إيجل تاتش

بالنسبة لمشاريع تصنيع المعدات الأصلية الصناعية، نادراً ما يتعلق اختيار الشاشة بحجم الشاشة فقط.

تعتمد الموثوقية على المدى الطويل على مدى تكامل الشاشة مع العلبة والتصميم الحراري والبيئة الكهربائية وسير العمل التشغيلي.

لمسة النسر يدعم مشاريع تصنيع المعدات الأصلية والصناعية مع:

• خيارات عرض عالية السطوع تتراوح بين 1500 و2500 نت
• إمكانية الربط البصري لسهولة القراءة في الهواء الطلق
• ضبط وحدة تحكم PCAP للحاويات المعدنية
• خيارات حماية واجهة IK وIP الأمامية
• التركيب المخصص وتكامل الواجهة
• دعم المراجعة الحرارية لأنظمة الأكشاك المختومة
• تخطيط لوحة دورة الحياة الطويلة والتحكم في المراجعة
• مصادقة قابلة للقراءة تحت أشعة الشمس لعمليات النشر في الهواء الطلق

بالنسبة لأنظمة شحن السيارات الكهربائية، وأكشاك النقل، وواجهات التحكم الآلي HMI الصناعية، ومعدات البنية التحتية العامة، فإن التحقق الهندسي المبكر غالباً ما يمنع عمليات إعادة التصميم المكلفة في وقت لاحق من دورة حياة المنتج.
