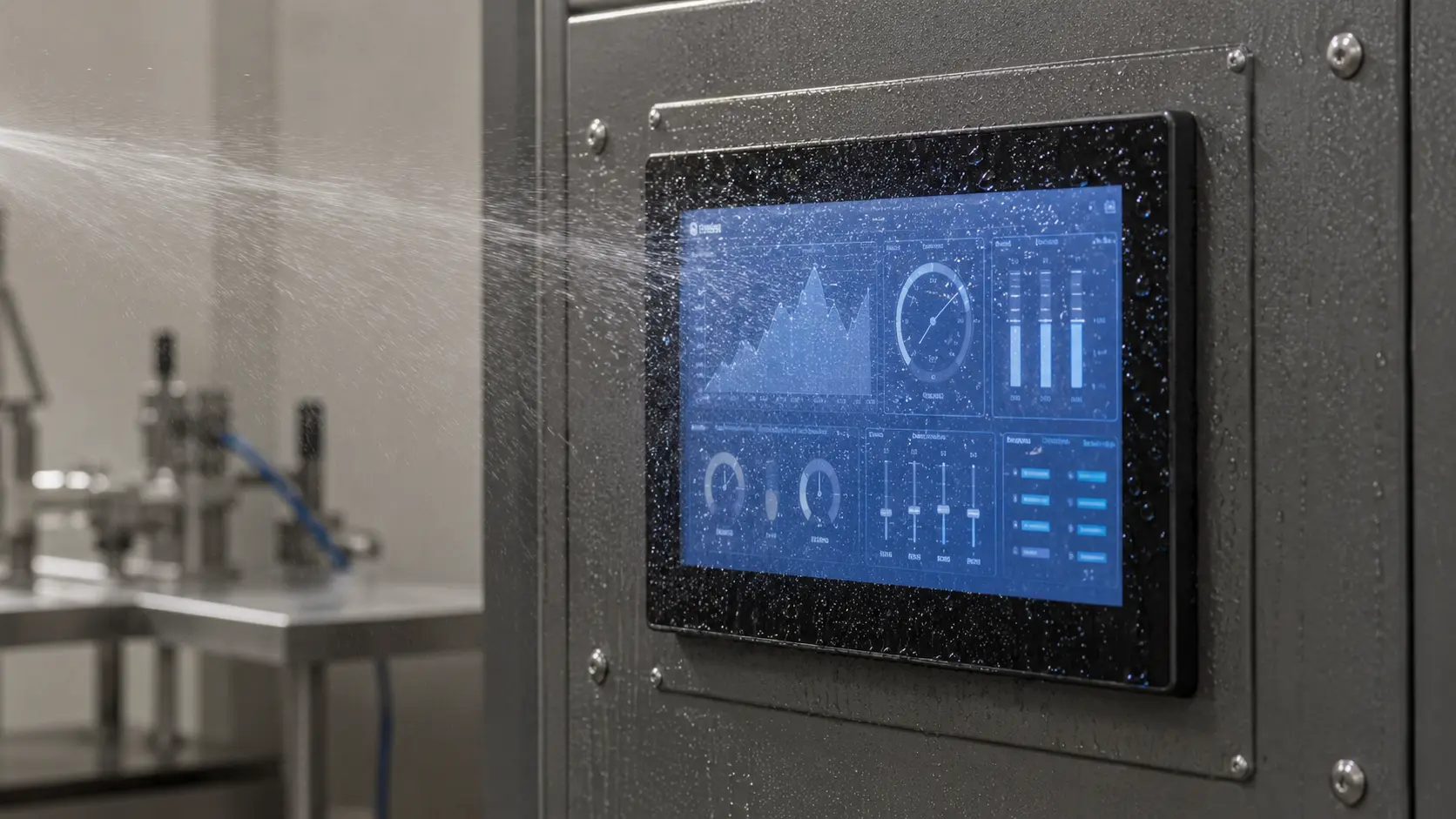

تصميم شاشة لمس صناعية مقاومة للماء

مقدمة

تعتمد المعدات الصناعية بشكل متزايد على واجهات رسومية للتحكم في الماكينة والتشخيص والتكوين. وبما أن واجهة التفاعل بين الإنسان والآلة (HMI) تطوّر التصميم، حيث حلّ التفاعل القائم على اللمس تدريجيًا محل الأزرار التقليدية التي تعمل باللمس، ولوحات المفاتيح الغشائية، وأجهزة الاختيار الدوارة.

تعرض العديد من البيئات الصناعية المعدات للرطوبة أو عمليات التنظيف بالغسيل أو التكثيف أو الطقس الخارجي. تخلق هذه الظروف تحديات موثوقية لأجهزة العرض القياسية. يمكن أن يؤدي دخول المياه إلى حدوث أعطال كهربائية أو تآكل أو تدهور بصري أو سلوك لمس غير مستقر.

A شاشة لمس مقاومة للماء مصممة للعمل بشكل موثوق في البيئات التي يتوقع فيها التعرض للسوائل. وتشمل التطبيقات النموذجية أنظمة البنية التحتية الخارجية، ومعدات تجهيز الأغذية، وآلات الأتمتة الصناعية، ومحطات الخدمات العامة.

من من منظور هندسي، لا يتم تحديد الأداء المقاوم للماء من خلال مكون واحد. فهو ناتج عن التصميم المشترك لزجاج الغطاء ومستشعر اللمس وطبقات الربط ونظام الإغلاق وتكامل الضميمة.

بالنسبة للمهندسين الذين يطورون المعدات باستخدام شاشات اللمس الصناعية, الشاشات الصناعية, ، أو متكاملة لوحة أجهزة الكمبيوتر الشخصية, يعد فهم بنية العرض المقاومة للماء جزءًا مهمًا من تصميم النظام.

ما هي شاشة اللمس المقاومة للماء

شاشة اللمس المقاومة للماء هي مجموعة شاشة تعمل باللمس مصممة لمنع دخول الماء إلى وحدة العرض أو الإلكترونيات الداخلية.

في المعدات الصناعية، يتم تعريف الختم البيئي عادةً باستخدام تصنيفات الحماية من الدخول (IP), ، والتي تشير إلى مقاومة الغبار والتعرض للسوائل.

تتضمن مستويات الحماية النموذجية لواجهات العرض الصناعية ما يلي:

• IP65 - حماية ضد نفاثات الماء
• IP66 - حماية ضد نفاثات الماء القوية
• IP67 - حماية ضد الغمر المؤقت
• IP69K - حماية ضد التنظيف بالضغط العالي الغسيل بالضغط العالي

تنطبق هذه التصنيفات عادةً على المعدات المجمعة, وليس فقط وحدة العرض نفسها.

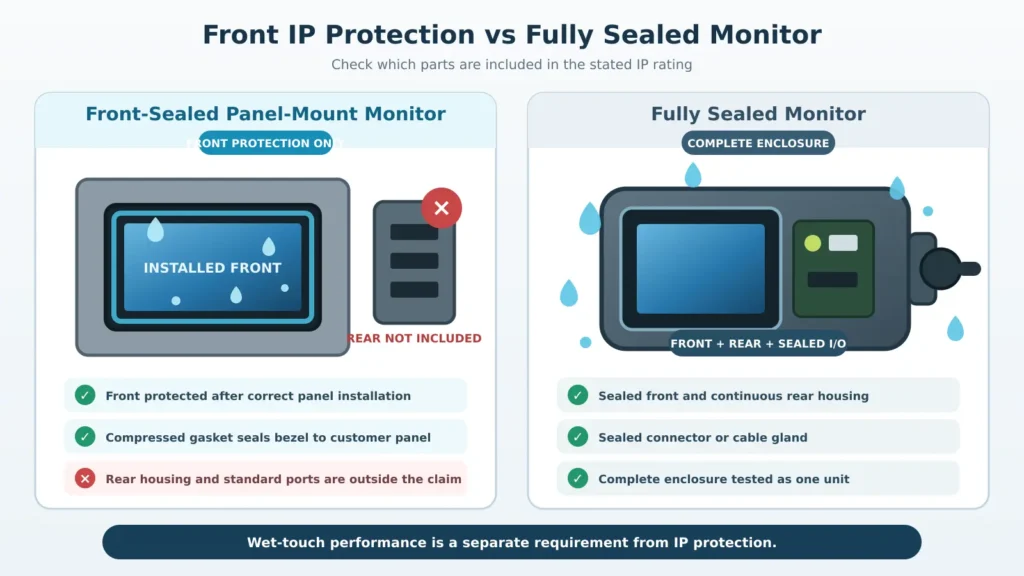

تستخدم معظم شاشات العرض الصناعية المقاومة للماء بنية ختم اللوحة الأمامية. في هذا التصميم، يتم تركيب وحدة العرض خلف لوحة ضميمة المعدات باستخدام حشية ضغط. يصبح زجاج الغطاء جزءًا من حاجز الضميمة الذي يمنع دخول السوائل.

لهذا السبب، عادةً ما يتم دمج شاشات اللمس المقاومة للماء في:

• شاشات اللمس الصناعية المثبتة على اللوحة
• شاشات مراقبة صناعية محكمة الغلق
• الحواسيب اللوحية المدمجة
• وحدات HMI مصممة خصيصًا في معدات مصنعي المعدات الأصلية

شاشة اللمس المقاومة للماء مقابل شاشة اللمس الصناعية القياسية

في العديد من الأنظمة الصناعية، يتم تصميم شاشات اللمس القياسية في المقام الأول للبيئات الداخلية. توفر شاشات العرض هذه عادةً حماية أساسية ضد الغبار والتعرض المحدود للرطوبة.

تتضمن شاشة اللمس المقاومة للماء ميزات تصميم إضافية تسمح للواجهة بالعمل بشكل موثوق في البيئات الرطبة.

تشمل الاختلافات الرئيسية ما يلي:

بالنسبة للمعدات التي تعمل في الهواء الطلق أو في بيئات الغسيل، فإن بنية الشاشة المقاومة للماء مطلوبة بشكل عام لضمان الموثوقية على المدى الطويل.

هيكل شاشة لمس مقاوم للماء

نموذجي شاشة لمس صناعية مقاومة للماء يتكون من عدة طبقات هيكلية تعمل معًا لتوفير إحكام الإغلاق والقوة الميكانيكية والأداء الموثوق به في اللمس.

تتضمن بنية المكدس المبسطة:

1. زجاج الغطاء الزجاجي الواقي
   زجاج مقوى كيميائياً يشكل الواجهة الخارجية والحاجز البيئي.
2. مستشعر اللمس السعوي المسقط
   شبكة قطب كهربائي شفافة تستخدم للكشف عن مدخلات اللمس من خلال السطح الزجاجي.
3. طبقة الترابط البصري
   مادة لاصقة شفافة بصرياً تربط زجاج الغطاء مباشرةً بوحدة LCD.
4. وحدة عرض LCD
   ينشئ الواجهة المرئية للنظام.
5. حشية الختم
   حشية ضغط موضوعة بين إطار الشاشة ولوحة الضميمة.
6. إطار تركيب معدني
   يوفر دعماً هيكلياً وتركيباً مستقراً للوحة.

تسمح هذه البنية متعددة الطبقات للشاشة بالحفاظ على الوضوح البصري مع منع دخول الماء إلى المكونات الإلكترونية.

التقنيات الرئيسية وراء شاشات اللمس المقاومة للماء

اللمس السعوي المسقط (PCAP)

تستخدم معظم شاشات اللمس الحديثة المقاومة للماء السعة المتوقعة (PCAP) تقنية الاستشعار.

يحتوي مستشعر PCAP على أقطاب كهربائية موصلة شفافة مرتبة في نمط شبكي. يقيس جهاز التحكم باللمس التغيرات في السعة عندما يقترب الإصبع من السطح الزجاجي.

تشمل مزايا الأنظمة المقاومة للماء ما يلي:

• أقطاب استشعار محمية تحت السطح الزجاجي
• عدم وجود طبقات موصلة مكشوفة
• واجهة زجاجية محكمة الغلق
• دعم التفاعل متعدد اللمس

قد تؤثر قطرات الماء على القياسات السعوية. لذلك تتضمن وحدات تحكم PCAP الصناعية خوارزميات تصفية تميز بين مدخلات اللمس المتعمدة والضوضاء الكهربائية الناتجة عن الأغشية المائية.

الترابط البصري

يستخدم الربط البصري على نطاق واسع في تجميعات شاشات العرض الصناعية المقاومة للماء.

في هذه العملية، يتم ربط زجاج الغطاء مباشرة بوحدة LCD باستخدام مادة لاصقة شفافة بصريًا. توفر إزالة الفجوة الهوائية بين الطبقات عدة فوائد:

• صلابة هيكلية محسّنة
• تقليل الانعكاسات الداخلية
• تحسين سهولة القراءة تحت أشعة الشمس
• تقليل مخاطر التكثيف الداخلي

بالنسبة للتركيبات الخارجية، يعمل الربط البصري أيضًا على تحسين مقاومة الاهتزازات والصدمات الميكانيكية.

زجاج الغطاء وحماية السطح

يستخدم السطح الخارجي لشاشة اللمس المقاومة للماء عادةً زجاج الغطاء الزجاجي المقوى كيميائياً.

تحمي هذه الطبقة الشاشة من:

• التأثير الميكانيكي
• تآكل السطح من الاستخدام المتكرر
• التعرض البيئي

يتم اختيار سُمك الزجاج بناءً على حجم الشاشة والضغط الميكانيكي المتوقع على الواجهة.

في معدات البنية التحتية العامة، قد يحسن الزجاج الأكثر سمكًا أيضًا من مقاومة الصدمات العرضية أو التخريب.

أنظمة الختم والحشية

يُعد العزل الميكانيكي عنصراً حاسماً في تصميم الشاشة المقاومة للماء.

تشمل حلول الختم الشائعة ما يلي:

• حشيات ضغط السيليكون
• أختام مطاطية EPDM
• إطارات مانعة للتسرب من المطاط الصناعي المقولب

عند تركيب الشاشة في لوحة الضميمة، تنضغط الحشية بين إطار الشاشة وسطح اللوحة. يمنع الضغط الصحيح مرور الماء عبر الواجهة.

يجب على المهندسين مراعاة تسطيح السطح، وتحمل الضغط، وتقادم المواد على المدى الطويل عند تصميم هيكل الختم.

الحماية الإلكترونية

حتى مع وجود مانع تسرب خارجي، قد تتعرض الإلكترونيات الداخلية للرطوبة أثناء التصنيع أو الصيانة أو تغيرات درجة الحرارة.

للحد من مخاطر التآكل، غالبًا ما تطبق مجموعات العرض الصناعية طلاء مطابق على لوحات الدارات الكهربائية. تعمل هذه الطبقة الواقية على تحسين مقاومة الرطوبة وحماية المكونات الحساسة.

الاعتبارات الهندسية

التعرض البيئي

تحدد بيئة التشغيل مستوى الحماية المطلوب.

وتشمل الأمثلة على ذلك:

• معدات المصنع المعرضة للتناثر العرضي
• البنية التحتية الخارجية المعرضة للأمطار وتغير درجات الحرارة
• معدات تجهيز الأغذية الخاضعة للتنظيف بالغسيل

قد تتطلب كل بيئة تصنيفات IP مختلفة واستراتيجيات ختم مختلفة.

نطاق درجة الحرارة

غالباً ما تعمل شاشات العرض الصناعية عبر نطاقات واسعة من درجات الحرارة.

تشمل المواصفات النموذجية ما يلي:

• -20 درجة مئوية إلى 60 درجة مئوية للبيئات الصناعية القياسية
• -30 درجة مئوية إلى 70 درجة مئوية للتركيبات الخارجية

يجب مراعاة التمدد الحراري للزجاج والمواد اللاصقة ومواد الضميمة للحفاظ على سلامة الختم أثناء دورات درجة الحرارة.

التكثيف والرطوبة

حتى العبوات محكمة الغلق يمكن أن تتعرض للتكثيف الداخلي بسبب التقلبات في درجات الحرارة.

تتضمن أساليب التصميم لتقليل التكثيف ما يلي:

• الترابط البصري لإزالة الفجوات الهوائية الداخلية
• فتحات الضغط القابلة للتنفس
• مواد مجففة داخل الضميمة

تساعد هذه التدابير في الحفاظ على موثوقية الشاشة في البيئات الرطبة.

شيخوخة الختم على المدى الطويل

قد تتحلل مواد العزل بمرور الوقت بسبب التعرض البيئي.

تشمل العوامل التي تؤثر على متانة الحشية ما يلي:

• التعرض للأشعة فوق البنفسجية
• تدوير درجة الحرارة
• كيماويات التنظيف
• الضغط الميكانيكي بمرور الوقت

يؤدي اختيار مواد الحشية المناسبة وتصميم هوامش ضغط كافية إلى تحسين موثوقية الختم على المدى الطويل.

إمكانية الخدمة والصيانة

غالباً ما تعمل المعدات الصناعية لفترات طويلة، وقد تتطلب واجهات العرض في نهاية المطاف استبدالها.

تشمل اعتبارات التصميم ما يلي:

• ما إذا كان الاستبدال ممكناً من الجزء الأمامي أو الخلفي للحاوية
• توافر وحدات بديلة متوافقة
• التوافق الميكانيكي على المدى الطويل

بالنسبة للمعدات ذات دورة الحياة الطويلة، تستخدم الشركات المصنعة أحيانًا حلول عرض مصنعي المعدات الأصلية المخصصة للحفاظ على التوافق عبر أجيال المنتجات.

التشغيل باللمس في البيئات الرطبة

قد تؤثر قطرات الماء على السطح على أداء اللمس السعوي.

قد تتضمن استراتيجيات التصميم ما يلي:

• ضبط البرنامج الثابت لوحدة التحكم باللمس
• الطلاءات السطحية الكارهة للماء التي تحسن من جريان الماء
• حساسية لمس متوافقة مع القفازات

تتضمن بعض وحدات التحكم الصناعية أيضًا خوارزميات رفض الماء التي تميز بين القطرات ومدخلات اللمس المتعمدة.

التطبيقات النموذجية

أنظمة شحن السيارات الكهربائية

محطات الشحن العامة تعمل في الهواء الطلق ويجب أن تتحمل المطر والرطوبة وتغير درجات الحرارة.

توفر الشاشات التي تعمل باللمس واجهات لـ

• تفاعل المستخدم
• تهيئة الدفع
• التحكم في الشحن

تساعد الشاشات محكمة الغلق في الحفاظ على استقرار التشغيل في التركيبات غير المراقبة.

معدات الأتمتة الصناعية

تستخدم الماكينات الصناعية في كثير من الأحيان واجهات مشغل محكمة الغلق لحماية الإلكترونيات من السوائل ورذاذ الزيت والغبار.

تشمل الأمثلة النموذجية ما يلي:

• لوحات التحكم في الماكينة
• أنظمة مراقبة الإنتاج
• شاشات عرض تشخيص المعدات

غالبًا ما تستخدم هذه الأنظمة شاشات اللمس الصناعية المثبتة على اللوحة أو متكاملة لوحة أجهزة الكمبيوتر الشخصية.

أكشاك الخدمة الذاتية

الأكشاك العامة وأنظمة التذاكر غالباً ما تعمل في بيئات شبه خارجية.

تساعد الشاشات المقاومة للماء في الحفاظ على تفاعل موثوق به مع حماية الإلكترونيات الداخلية.

أنظمة البنية التحتية الذكية

كثيراً ما تستخدم البنية التحتية للنقل ومحطات وقوف السيارات وأنظمة المعلومات العامة واجهات تعمل باللمس.

نظراً لأن إمكانية الوصول إلى الصيانة قد تكون محدودة، يجب أن تدعم أجهزة العرض دورات حياة تشغيلية طويلة.

عندما يكون هذا الحل مناسباً

شاشات اللمس المقاومة للماء مناسبة عندما تعمل المعدات في بيئات تتعرض للسوائل بشكل منتظم.

تشمل الحالات النموذجية ما يلي:

• التركيبات الخارجية
• البيئات الرطبة
• إجراءات تنظيف الغسيل
• أنظمة البنية التحتية العامة

الخاتمة

تتيح الشاشات التي تعمل باللمس المقاومة للماء التفاعل الموثوق بين الإنسان والآلة في المعدات الصناعية المعرضة للرطوبة أو عمليات الغسيل أو الطقس الخارجي.

يعتمد الأداء الموثوق به على التصميم المشترك لمستشعر اللمس وزجاج الغطاء ونظام منع التسرب وتكامل الضميمة. يجب على المهندسين تقييم التعرض البيئي، ونطاق درجة الحرارة، ومتانة الختم، ومتطلبات الصيانة عند اختيار واجهة العرض.

بالنسبة للعديد من الاستخدامات الصناعية، فإن شاشات اللمس الصناعية, ، متكامل لوحة أجهزة الكمبيوتر الشخصية, أو حلول عرض مصنعي المعدات الأصلية المخصصة توفير مناهج عملية لتنفيذ الواجهات الرسومية في البيئات الصعبة.

الأسئلة الشائعة

ما هو تصنيف IP المطلوب عادةً للشاشات اللمسية الصناعية المقاومة للماء؟

تستخدم العديد من لوحات التحكم الصناعية حماية اللوحة الأمامية IP65. قد تتطلب المعدات الخارجية أو بيئات الغسيل IP66 أو IP67 أو IP69K حسب ظروف التعرض.

هل يمكن للشاشات السعوية التي تعمل باللمس أن تعمل بالماء على السطح؟

نعم، تشتمل وحدات التحكم PCAP الصناعية على خوارزميات تصفية تميز بين مدخلات اللمس المتعمدة والضوضاء الكهربائية الناتجة عن قطرات الماء.

هل يحسن الترابط البصري من العزل المائي؟

لا يؤدي الربط الضوئي إلى إحكام الإغلاق مباشرةً. ومع ذلك، فإنه يزيل فجوات الهواء الداخلية التي قد تتراكم فيها الرطوبة ويحسن المتانة الهيكلية.

هل الشاشات التي تعمل باللمس المقاومة للماء متوافقة مع القفازات؟

تدعم العديد من أنظمة اللمس السعوية الصناعية تشغيل القفازات عند تكوين حساسية اللمس بشكل صحيح.

ما الفرق بين شاشات اللمس IP65 و IP67؟

الشاشات التي تعمل باللمس IP65 محمية ضد نفاثات المياه من أي اتجاه وتستخدم عادةً في لوحات التحكم الصناعية.

توفر الشاشات التي تعمل باللمس IP67 حماية إضافية ضد الغمر المؤقت وتستخدم عادةً في التركيبات الخارجية.
