شاشة اللمس الخاصة بشاحن التيار المستمر السريع: الوظائف والمتطلبات والتكامل

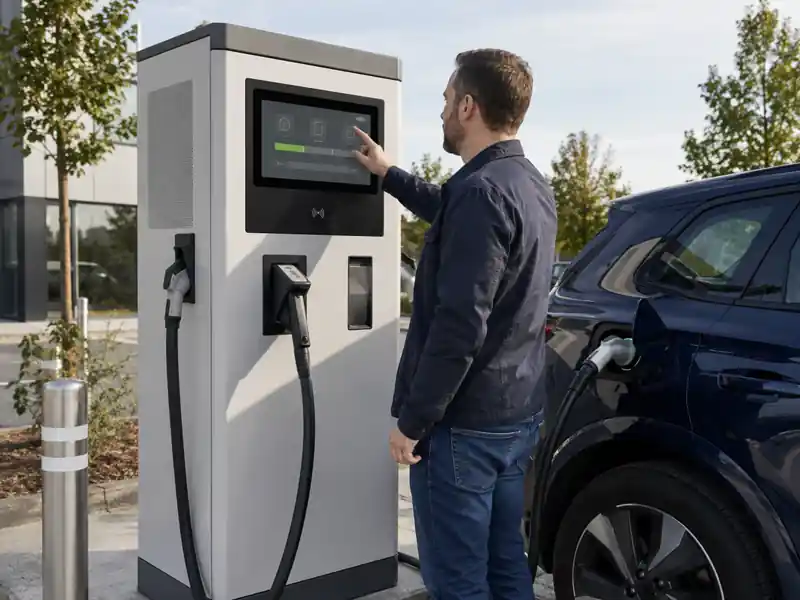

الشاشة التي تعمل باللمس في شاحن سريع يعمل بالتيار المستمر ليست مجرد شاشة مضافة إلى الهيكل. إنها النقطة التي يقوم فيها السائق بتحديد جلسة الشحن وبدءها ومتابعتها. ونظرًا لأن الشاحن غالبًا ما يتم تركيبه في الهواء الطلق بجانب أجهزة إلكترونية عالية الطاقة، يجب أن تظل الشاشة قابلة للقراءة ومقاومة للمس وقابلة للصيانة في ظروف لا تواجهها شاشات المكاتب أبدًا.

وبالتالي، فإن المواصفات الصحيحة تعتمد على سؤالين: ما الذي يجب على المستخدم القيام به على الشاشة، وما الذي سيعرضه شاحن التيار المستمر (DC) للشاشة أثناء التشغيل.

لماذا يحتاج الشاحن السريع الذي يعمل بالتيار المستمر إلى شاشة تعمل باللمس؟

قد يستخدم شاحن التيار المتردد الصغير مصابيح إشارة الحالة وتطبيقًا للهواتف المحمولة. أما شاحن التيار المستمر السريع العام، فيتميز بتسلسل تشغيل أكثر تعقيدًا. فقد يحتاج السائق إلى اختيار موصل، واختيار لغة، وإجراء المصادقة، وتأكيد السعر، وبدء جلسة الشحن، ومتابعة تقدم عملية الشحن. وإذا تعذر بدء الشحن، يجب أن تشرح المعدات سبب ذلك والخطوات التالية التي يجب اتخاذها.

تجمع شاشة اللمس هذه التعليمات والمدخلات في واجهة واحدة مسطحة. ويمكن تحديث سير العمل عبر البرامج دون الحاجة إلى تغيير الأزرار الميكانيكية، في حين يمكن استخدام نفس الجهاز مع لغات وطرق دفع مختلفة.

لا تتحكم الشاشة عادةً في وحدات الطاقة. حيث تتولى وحدة التحكم في الشاحن أو الكمبيوتر الصناعي تشغيل واجهة المستخدم وبرنامج الشحن. ويتم نقل الصورة عبر واجهات HDMI أو DisplayPort أو LVDS؛ بينما يتم نقل الإدخال اللمسي عبر واجهة USB أو I²C. وتظل وظائف الدفع والشبكات وOCPP من اختصاص نظام الشاحن. ولا يُستخدم الكمبيوتر اللوحي إلا عندما يكون من الضروري دمج وظائف الحوسبة مع الشاشة.

للحصول على نظرة أوسع نطاقًا على بنى الشاشات المستخدمة في معدات التيار المتردد والتيار المستمر، انظر دليل تصميم شاشة شاحن السيارات الكهربائية.

كيف يتم استخدام الشاشة التي تعمل باللمس أثناء الشحن؟

تدعم الشاشة الجلسة من بدايتها وحتى نهايتها:

1. عرض توفر الشاحن والموصل.
2. خيارات لغة الدليل والموصل والمصادقة.
3. تأكد من وجود اتصال بين السيارة وجهاز الشحن.
4. عرض القوة، والطاقة، والوقت، والتكلفة، وحالة الجلسة.
5. يرجى تقديم النتيجة النهائية أو خيار الاستلام أو تعليمات بشأن العطل.

قد تكون شاشة عرض الحالة فقط صغيرة الحجم، لكن قوائم الدفع ورسائل السلامة والقيم المباشرة تحتاج إلى مساحة كافية لتظل واضحة. راجع واجهة المستخدم قبل تثبيت فتحة اللوحة الأمامية وتجهيز القوالب.

ما الذي يجعل بيئة الشاحن السريع بالتيار المستمر بيئة صعبة؟

ارتفاع درجة الحرارة داخل خزانة الشاحن

تُطلق وحدات الطاقة والموصلات الكهربائية ومصادر الطاقة حرارة. ويمكن أن تكون درجة حرارة منطقة الشاشة أعلى بكثير من درجة حرارة الهواء الخارجي، خاصةً داخل خزانة معدنية مغلقة معرضة لأشعة الشمس. كما أن الإضاءة الخلفية عالية السطوع تضيف حرارةً إضافيةً بحد ذاتها.

قم بتقييم السطوع ودرجة حرارة التشغيل وتبريد الخزانة معًا، وحافظ على إبعاد الشاشة عن مسار الهواء الساخن الرئيسي قدر الإمكان. تحقق من درجة حرارة التشغيل، وليس من نطاق درجة حرارة التخزين الذي عادةً ما يكون أوسع.

ضوء الشمس، والمطر، والظروف الموسمية

تتعرض محطات الشحن العامة لأشعة الشمس، وانعكاسات المركبات، والمطر، والتكثف، والغبار، وقفازات الشتاء. ولا يكفي السطوع العالي وحده لضمان قابلية القراءة، بل إن انعكاس زجاج الغطاء، وزاوية الرؤية، ومعالجة السطح، والفجوة الهوائية البصرية كلها عوامل مهمة أيضًا. تبدأ العديد من المشاريع الخارجية بمستوى سطوع يبلغ حوالي 1,000 نيت، ولكن يجب تأكيد القيمة المستهدفة على محطة الشحن بعد تجميعها.

الترابط البصري يمكن أن تقلل من الانعكاسات الداخلية بين شاشة LCD وزجاج اللمس. وقد تساعد المعالجة بالزجاج المضاد للانعكاس (AG) أو المعالجة المضادة للانعكاس (AR) أيضًا، على الرغم من أن كل منهما يؤثر على السطح بطريقة مختلفة. لدينا دليل الشاشات القابلة للقراءة في ضوء الشمس يوضح سبب عدم إمكانية اختيار السطوع بمفرده.

قد تفسر وحدة التحكم PCAP القياسية الماء على أنه إشارة دخل أو تتوقف عن الاستجابة عند وجود طبقة رقيقة من الماء. ويتطلب «وضع القفاز» حساسية أعلى، في حين يجب أن يعمل نظام منع دخول الماء على قمع الإشارات غير المرغوب فيها. لذا، يجب ضبط كلا الأمرين مع الزجاج النهائي والتأريض والغلاف المعدني — وليس فقط على منضدة الاختبار المفتوحة.

التداخل الكهرومغناطيسي (EMI)، والتأريض، وتوجيه الكابلات

قد يؤدي التوصيل الأرضي السيئ، أو مصدر التيار المستمر غير المستقر، أو الكابلات غير المحمية إلى حدوث تلامس كاذب، أو اتصال USB متقطع، أو وميض، أو إعادة التشغيل عند بدء تشغيل الشاحن.

اختبر وحدة التحكم باللمس ولوحة العرض وترتيب الكابلات أثناء تشغيل وحدات الطاقة. فقد يكون كل من التدريع، وتأمين الموصلات، والتأريض، والفصل عن الأسلاك ذات التيار العالي، أمورًا لا تقل أهمية عن مواصفات الشاشة.

الاستخدام العام وصيانة الميدان

قد تتعرض الواجهة للصدمات أو الخدوش أو التنظيف المتكرر. ويساعد الزجاج المقوى والدعامة الصلبة في ذلك، لكن سماكة الزجاج وحدها لا تثبت تصنيف مقاومة الصدمات. إذا كان تصنيف IK10 مطلوبًا، فيجب تقييم الوحدة المركبة بالكامل. انظر صفحة شاشة اللمس IK10.

قد يؤدي تعطل شاشة العرض إلى جعل الشاحن، الذي يعمل بشكل طبيعي، غير صالح للاستخدام. وينبغي أن يكون من الممكن استبدالها دون المساس بقسم الطاقة العالية، مع ضمان التحكم في شاشة LCD ووحدة التحكم باللمس والموصلات والتصميم الميكانيكي أثناء عمليات الإنتاج المتكررة.

ما هي المواصفات التي يجب تحديدها بالنسبة للشاشة التي تعمل باللمس؟

ما يلي يمثل نقطة انطلاق عملية، وليس مواصفات عامة لشاحن التيار المستمر.

البند	التوجيه النموذجي للمشروع	ما يجب تأكيده
حجم الشاشة	10.1 بوصة، أو 15 بوصة، أو 15.6 بوصة	محتوى واجهة المستخدم، ومسافة المشاهدة، وارتفاع التركيب، وفتحة الخزانة
السطوع	حوالي 1,000 نيت أو أكثر بالنسبة للعديد من المشاريع الخارجية	الأشعة الشمسية المباشرة، انعكاس الضوء على الزجاج، عملية اللصق، زاوية التركيب، والحد الحراري
القرار	1280 × 800، أو 1024 × 768، أو 1920 × 1080	إخراج وحدة التحكم ونسبة العرض إلى الارتفاع في واجهة المستخدم الأصلية
اللمس	PCAP الصناعي	نوع القفاز المطلوب، وسلوك القفاز في حالة المطر، وسماكة الزجاج، والتأريض
مكدس بصري	زجاج AG أو AR؛ ربط بصري عند الحاجة	الهدف من حيث سهولة القراءة، ومتانة السطح، والتكلفة
الحماية	غالبًا ما يُطلب أن يكون الجزء الأمامي مقاومًا للغبار والماء وفقًا لمعيار IP65	ضغط الحشية، وفتحة الخزانة، وما إذا كانت الحماية الكاملة مطلوبة
مقاومة الصدمات	زجاج تغطية مقوى بسماكة 3–6 مم، حسب المشروع	مستوى IK المطلوب واختبار التجميع المركب الكامل
درجة الحرارة	مكونات تعمل في نطاق واسع من درجات الحرارة، غالبًا ما يتراوح بين −20 درجة مئوية و+70 درجة مئوية	درجة الحرارة الداخلية الفعلية عند الحمل الكامل للشحن
الواجهات	HDMI/DP بالإضافة إلى USB، أو LVDS بالإضافة إلى I²C	لوحة التثبيت، وطول الكابل، وتثبيت الموصل، والوصول لأغراض الصيانة
الطاقة	12 فولت أو 24 فولت تيار مستمر	تغيرات الجهد، وسلوك التشغيل، ومتطلبات التأريض والحماية من الاندفاعات الكهربائية
التركيب	هيكل مفتوح، أو مركب على لوحة، أو هيكل مخصص	المظهر الأمامي، سطح الإحكام، العمق واتجاه الاستبدال

يمكن الاطلاع على التكوينات القياسية والمخصصة على موقعنا صفحة منتج شاشة اللمس الخارجية.

المشاكل الشائعة بعد التثبيت

تشمل حالات فشل التكامل الشائعة ما يلي:

• شاشة ذات سطوع داخلي تتلاشى خلف زجاج عاكس تحت أشعة الشمس؛;
• دخول غير مقصود من الماء، أو عدم وجود استجابة عند ارتداء القفازات؛;
• تخفيف إضاءة الخلفية مع ارتفاع درجة حرارة الخزانة المحكمة الإغلاق؛;
• انقطاع اللمس أو وميض الصورة عند تبديل وحدات الطاقة؛;
• تسرب المياه من الوصلة بين الشاشة والخزانة؛;
• تم تغيير حساسية جهاز PCAP بعد تركيب زجاج أكثر سمكًا.

ولا تعود هذه الأعطال دائمًا إلى عيوب في المكونات. فلا يمكن للاختبار المختبري أن يحاكي جميع الظروف الحرارية والبصرية والكهربائية السائدة داخل الشاحن النهائي.

ما الذي يجب اختباره قبل البدء في الإنتاج الضخم؟

قم بتركيب النموذج الهندسي في الخزانة الفعلية وتأكد مما يلي:

• وضوح القراءة في الهواء الطلق عند زاوية الرؤية المقصودة؛;
• التشغيل المستمر بالسطوع المطلوب وحمل الشحن؛;
• درجة حرارة منطقة العرض؛;
• التشغيل باستخدام الإصبع المبلل، ورفض الماء، والتشغيل بقفازات محددة؛;
• دقة اللمس في جميع أنحاء المنطقة النشطة بالكامل؛;
• استقرار الشاشة واللمس أثناء تبديل وحدات الطاقة؛;
• التأريض، وسلوك التفريغ الكهروستاتيكي (ESD)، وتوجيه الكابلات؛;
• الختم الأمامي بعد التجميع الميكانيكي النهائي؛;
• انقطاع التيار الكهربائي والاستعادة التلقائية؛;
• الإزالة من خلال مدخل الخدمة المخطط له.

يجب الاتفاق على مستوى الاعتماد والتجميع المسؤول قبل أخذ العينات. ولا تشمل شهادة المكون تلقائيًّا الشاحن بأكمله.

المعلومات المطلوبة لتصميم جهاز مراقبة مخصص لشاحن التيار المستمر

يتضمن طلب عرض الأسعار (RFQ) المفيد حجم الشاشة، والدقة الأصلية، والتعرض لأشعة الشمس، ودرجة حرارة التشغيل، وشروط الاستجابة اللمسية، ورسومات الزجاج الواقي، ومتطلبات مقاومة الصدمات، وطريقة التثبيت، والواجهات، ومدخل الطاقة، واتجاه الكابلات، والكمية السنوية. وتساعد رسومات اللوحة الأمامية والتصميم الداخلي على التحقق من الملاءمة، والإحكام، والتعرض للحرارة.

شركة إيجل تاتش للمستلزمات حلول شاشات اللمس المخصصة لأجهزة الشحن المصنعة من قبل الشركات المصنعة للمعدات الأصلية (OEM)، بما في ذلك شاشات LCD عالية السطوع، وضبط تقنية PCAP، والربط البصري، والزجاج المصمم حسب الطلب، والختم الأمامي، والهياكل ذات الإطار المفتوح أو المثبتة على اللوحة.

لا تُحدد الشاشة اللمسية المناسبة لشاحن التيار المستمر السريع بمجرد مواصفة رئيسية واحدة. بل إنها مجموعة الشاشة التي تظل واضحة وسريعة الاستجابة وقابلة للاستبدال بعد تركيبها بجانب المكونات الإلكترونية للطاقة في الشاحن، وتعرضها للاستخدام الفعلي من قبل المستخدمين، ولظروف الطقس، ولحرارة التشغيل.
