¿Es necesario el laminado óptico en las pantallas industriales para exteriores?

El pegado óptico no es necesario automáticamente solo porque una pantalla se describa como “para exteriores”. Se convierte en una recomendación técnica firme cuando la pantalla debe seguir siendo legible bajo la luz solar directa, el conjunto frontal está expuesto a la humedad y a los cambios de temperatura, o cuando la sustitución de una pantalla averiada sobre el terreno resultaría costosa.

En el caso de una terminal a la sombra, bajo una marquesina, con variaciones de temperatura limitadas y fácil acceso para el mantenimiento, la unión por aire puede seguir siendo la opción más práctica.

La cuestión no es si la unión óptica es más avanzada, sino si el espacio de aire supone un riesgo inaceptable para la calidad óptica o la fiabilidad del equipo una vez fabricado.

La respuesta breve

Condiciones de instalación	Recomendación práctica	Motivo principal
Luz solar directa durante parte del día o durante todo el día	Normalmente se recomienda el pegado óptico	Reduce la reflexión interna y ayuda a mantener el contraste visible
Cargador de vehículos eléctricos para exteriores, terminal de pago o quiosco público	Normalmente se recomienda el pegado óptico	Tanto la legibilidad como el coste del servicio técnico sobre el terreno son importantes
Humedad y ciclos repetidos de temperatura	Normalmente se recomienda el pegado óptico	Elimina el espacio de aire en el que puede formarse vaho entre las capas unidas
Cristal protector grueso utilizado delante de la pantalla LCD	Revisar la unión óptica en una fase temprana	El espacio de aire puede hacer que la reflexión y la profundidad visual resalten más.
Instalación semiexterior a la sombra	La unión por aire podría ser aceptable	Menor riesgo de luz ambiental y de condensación
Equipos de corta duración con pantalla fácil de sustituir	La unión por aire podría ser aceptable	Un coste inicial más bajo y una reparación más sencilla pueden compensar las ventajas ópticas.
HMI controlada en interiores	Por lo general, no es necesario el pegado óptico	El entorno no justifica el coste adicional ni la dificultad que supone la reelaboración.

Ningún valor de brillo, índice de protección IP ni grosor del cristal puede determinar por sí solo el método de unión. Analiza el conjunto frontal completo en su entorno de instalación real.

¿Qué es realmente el «bonding óptico»?

En una pantalla industrial PCAP típica, el cristal protector y el sensor táctil ya forman un conjunto de panel táctil. El proceso de unión óptica suele consistir en laminar ese conjunto táctil directamente sobre la superficie frontal de la pantalla LCD TFT mediante un adhesivo óptico transparente, eliminando así el espacio de aire en esa interfaz.

Algunos equipos incorporan una ventana protectora adicional delante de la pantalla montada. Si queda un espacio de aire entre esa ventana y la pantalla, se crea otro par de superficies reflectantes. El hecho de que un proveedor afirme que “se incluye la unión óptica” no significa necesariamente que todas las interfaces ópticas del equipo instalado estén unidas.

Antes de aprobar el diseño, comprueba lo siguiente:

• qué dos conjuntos se están uniendo;
• si seguirá habiendo una ventana protectora independiente en la parte delantera;
• si el brillo indicado corresponde a la pantalla LCD sin marco o al conjunto frontal completo.

Para consultar una comparación detallada entre la unión de marcos, OCA y OCR, véase Unión óptica frente a unión con aire: cómo elegir para pantallas táctiles industriales. La primera decisión que hay que tomar es, sencillamente, si en la aplicación en exteriores es necesario eliminar el espacio de aire.

Por qué es importante el espacio de aire en el exterior

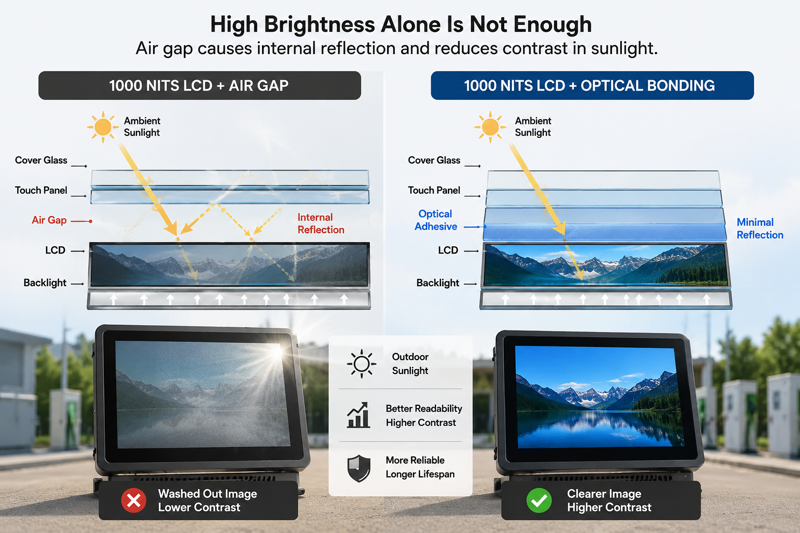

Una pantalla con interfaz de aire cuenta con una interfaz de aire entre la pantalla LCD y el panel táctil o la lente frontal. Parte de la luz se refleja al pasar entre materiales con índices de refracción diferentes. En interiores, esto puede resultar aceptable. Sin embargo, bajo una luz ambiental intensa, esos reflejos elevan el nivel de negro y desvanecen la imagen, lo que reduce el contraste útil para el operador.

La unión óptica sustituye el espacio de aire por un material transparente cuyas propiedades ópticas se asemejan más a las de las capas circundantes. Esto reduce el reflejo en el interior de la pila. No elimina por completo los reflejos del cristal ni aumenta el brillo, sino que ayuda a que el brillo disponible llegue al espectador de forma más eficaz.

Por eso, indicar únicamente “1000 nits” o “1500 nits” es insuficiente. El brillo y la reflexión interna influyen en distintos aspectos de la legibilidad en exteriores; una pantalla LCD brillante situada detrás de una estructura frontal mal controlada puede seguir resultando difícil de leer.

Para obtener más información sobre los factores que influyen en el brillo —incluida la luminancia de la pantalla final, el ángulo de instalación y las condiciones de exposición directa al sol—, consulte Cómo elegir una pantalla legible a la luz del sol para uso en exteriores.

Cuando la unión óptica justifica su coste

Cargadores de vehículos eléctricos Direct-Sun y terminales de pago

La pantalla de un cargador de vehículos eléctricos puede estar expuesta a la luz solar directa, a la lluvia, al uso público y a grandes variaciones de temperatura entre el día y la noche. Además, la pantalla se encuentra detrás de una estructura frontal protectora, por lo que puede resultar difícil de sustituir una vez instalado el cargador.

En esta situación, el encapsulado óptico suele estar justificado. Debe seleccionarse teniendo en cuenta el brillo adecuado de la pantalla acabada y un tratamiento adecuado de la superficie frontal, y no utilizarse como sustituto de estos.

Equipos para exteriores sometidos a ciclos de humedad y temperatura

El aire que hay dentro del espacio entre las pantallas puede contener humedad. Cuando cambia la temperatura de las capas, puede producirse empañamiento en ese espacio. Una vez que esto ocurre dentro de un conjunto frontal sellado, rara vez se trata de una reparación sencilla que se pueda realizar in situ.

La unión óptica reduce este riesgo concreto al eliminar el espacio de aire en la interfaz de unión. No elimina la humedad presente en otras partes de la carcasa ni sustituye al sellado, el drenaje, la ventilación ni el control de la humedad de la misma.

Cristal delantero grueso o resistente a los golpes

El cristal protector de gran espesor es habitual en terminales públicas y equipos resistentes al vandalismo. Cuando se combina un cristal de gran espesor con un espacio de aire, la imagen puede parecer más profunda detrás de la superficie y los reflejos internos pueden hacerse más evidentes.

La unión óptica suele mejorar el resultado óptico, pero no confiere una clasificación IK. El rendimiento IK08 o IK10 depende del conjunto frontal completo, incluyendo el tipo y el grosor del cristal, el refuerzo de los bordes, la estructura de la carcasa y la prueba de impacto final.

El funcionamiento táctil también debe validarse a través del cristal final. La unión óptica no sustituye al ajuste del controlador PCAP en lo que respecta al cristal grueso, la repelencia al agua, el uso de guantes, la conexión a tierra o el ruido eléctrico.

Equipos con elevados costes de mantenimiento sobre el terreno

Los conjuntos adheridos son más caros y más difíciles de desmontar para su reparación. Aun así, la adhesión óptica puede reducir el riesgo total del proyecto cuando el equipo se instala en múltiples emplazamientos o cuando para acceder a la pantalla es necesario abrir un armario sellado.

Compara el coste de la unión con el coste que supone una mala legibilidad, el empañamiento interno, los equipos rechazados y la sustitución sobre el terreno.

Cuándo la unión por aire sigue siendo la mejor opción

La unión por aire no es un atajo de baja calidad. Considérala cuando se cumplan todos o la mayoría de los siguientes requisitos:

• la pantalla permanece oscurecida;
• que no haya luz solar directa sobre la pantalla;
• las variaciones de humedad y temperatura son limitadas;
• la estructura frontal no incorpora otra capa de cristal altamente reflectante;
• la pantalla es fácil de desmontar y reparar;
• El coste y la facilidad de reparación son más importantes que el contraste máximo en exteriores.

Por lo tanto, una terminal semiexterior situada bajo una marquesina alta puede ofrecer una respuesta diferente a la de un cargador de vehículos eléctricos ubicado en un aparcamiento al aire libre, incluso aunque ambos utilicen la misma pantalla LCD.

Lo que el pegado óptico no soluciona

La unión óptica tiene una función específica: eliminar una cámara de aire interna. No debe utilizarse como afirmación general de que una pantalla es apta para su uso en exteriores.

No soluciona:

• Luminancia insuficiente de la pantalla LCD. Una retroiluminación débil sigue siendo débil tras el ensamblaje.
• Reflejo de la superficie frontal expuesta. Es posible que siga siendo necesario un tratamiento con AG o AR. Véase Cristales AG, AF y AR para pantallas táctiles industriales.
• Calor solar y oscurecimiento de las pantallas LCD. Una estructura exterior sellada sigue necesitando un diseño térmico válido. Véase Por qué se sobrecalientan las pantallas industriales para exteriores.
• Entrada de agua en el recinto. La unión óptica no constituye un sellado IP65 ni IP66 para el producto en su conjunto.
• Ajuste de la sensibilidad deficiente. El diseño del sensor, los ajustes del controlador, el grosor del cristal, la conexión a tierra y las interferencias siguen siendo factores decisivos.
• Protección contra impactos insuficiente. La unión por sí sola no determina una clasificación IK.

Muchos proyectos al aire libre que han fracasado contienen elementos que, por separado, son aceptables, pero que nunca se validaron como un sistema completo.

Qué hay que comprobar antes de aprobar la muestra

No apruebes una muestra de unión basándote únicamente en una ficha técnica o en un ensayo de laboratorio. Comprueba el conjunto terminado en condiciones que reflejen la instalación final.

Punto de verificación	Qué hay que confirmar
Interfaz unida	Identifica exactamente qué espacio de aire se ha eliminado y si queda alguna otra ventana delantera.
Brillo de la pantalla final	Medir o comprobar la luminancia a través del panel táctil final, el cristal y el tratamiento de la superficie
Legibilidad en exteriores	Observa el contenido representativo bajo la dirección prevista de la luz solar y el ángulo de funcionamiento.
Calidad de la unión	Comprueba si hay burbujas, defectos en los bordes, contaminación, marcas de presión, irregularidades y desalineaciones.
Estabilidad ambiental	Comprobar que el conjunto ensamblado mediante adhesivo cumple con las condiciones de temperatura y humedad exigidas por el proyecto
Rendimiento táctil	Realiza la prueba con el tubo de vidrio definitivo, la conexión a tierra de la cámara y las condiciones requeridas de agua o de guantes.
Sellado frontal	Comprueba el sellado entre el panel y la carcasa por separado del sellado óptico.
Estrategia de servicio	Decidir si un conjunto encolado defectuoso se reparará o se sustituirá en su totalidad.

La muestra de producción debe utilizar el modelo de pantalla LCD previsto, el panel táctil, el grosor del cristal, el material de unión y el soporte mecánico correspondientes. Una muestra fabricada con una revisión diferente del panel o con un cristal provisional más fino no valida el conjunto final.

Una regla práctica para la elaboración de especificaciones

La unión óptica debe decidirse antes de que se fije la estructura frontal, pero una vez que se conozcan las condiciones reales del entorno.

En el caso de los equipos instalados al aire libre expuestos a la luz solar directa, a condiciones de humedad o a los que resulta difícil acceder para su mantenimiento, suele ser un requisito de fiabilidad. En cambio, en instalaciones a la sombra, en entornos templados y a las que se puede acceder fácilmente para su reparación, puede suponer un gasto innecesario.

Nuestra opinión es clara: no se debe aplicar el sellado óptico solo porque en la descripción del proyecto figure la palabra “exterior”. Se debe aplicar cuando el espacio de aire restante suponga un riesgo cuantificable para la legibilidad, la formación de vaho o el mantenimiento in situ, y hay que comprobar el resultado en la pantalla completa, no solo en la pantalla LCD sin marco.

Si estás evaluando un monitor táctil para exteriores, indique el tamaño de la pantalla LCD, el brillo requerido, la exposición a la luz solar, el grosor del cristal protector, las condiciones táctiles, la temperatura de funcionamiento, el método de sellado, la estructura de montaje y la cantidad prevista. Estos datos son suficientes para determinar si el sellado por aire sigue siendo una opción válida o si se debe incluir el sellado óptico antes de dar luz verde al diseño mecánico.

Preguntas frecuentes

¿Es necesario el laminado óptico en todas las pantallas para exteriores?

No. En una pantalla semiexterior a la sombra, con un riesgo limitado de humedad y fácil acceso para el mantenimiento, se puede utilizar el encolado por aire. La luz solar directa, los cambios de temperatura y las dificultades de mantenimiento hacen que el encolado óptico resulte más adecuado.

¿Es necesario el encolado óptico en una pantalla LCD de 1.000 nits?

El valor de brillo por sí solo no basta para responder a esa pregunta. Una pantalla LCD de 1000 nits puede seguir sufriendo reflejos internos. Examina la pantalla final en las condiciones reales de luz ambiental.

¿El ensamblaje óptico hace que una pantalla cumpla con la norma IP65?

No. Elimina el espacio de aire en la interfaz óptica sellada. El grado de protección IP depende del conjunto completo del recinto, la junta, el adhesivo, las uniones, los conectores y el método de instalación.

¿El pegado óptico hace que el cristal grueso cumpla con la norma IK10?

No. Aunque la unión puede mejorar la integración óptica y contribuir a que el conjunto laminado sea más resistente, el índice IK10 debe alcanzarse y verificarse en toda la estructura frontal.
