Pantalla táctil PCAP: Cómo elegir la solución táctil adecuada

Introducción

Una pantalla táctil PCAP no es sólo un cristal táctil con un cable.

En los proyectos OEM reales, el resultado táctil final depende de toda la solución: sensor, cubierta de cristal, CI controlador, FPC, interfaz, ajuste del firmware, método de pegado, tratamiento de la superficie y entorno de trabajo.

Para un producto táctil sencillo, una pantalla táctil PCAP estándar puede funcionar bien. Pero si su proyecto requiere protección antivandálica, una cubierta de cristal grueso, contacto con guantes, gotas de agua, EMI, una temperatura de trabajo amplia, luz solar exterior, una posición especial del FPC, adaptación I2C o unión óptica, la solución táctil debe comprobarse con más cuidado.

La verdadera cuestión no es sólo:

¿Puede funcionar esta pantalla táctil PCAP?

La mejor pregunta es:

¿Puede funcionar de forma fiable en mi producto real?

---

Respuesta rápida

Una pantalla táctil PCAP estándar suele ser suficiente para aplicaciones táctiles sencillas con un cristal de cubierta normal, una posición FPC estándar y una interfaz USB o I2C común.

Si el proyecto implica cristal grueso, guantes, gotas de agua, EMI, temperaturas elevadas, exposición a la luz solar, enrutamiento FPC especial, adaptación I2C, unión óptica o un CI controlador preferido, la solución táctil debe revisarse en su conjunto antes de la producción de muestras.

---

¿Qué es una pantalla táctil PCAP?

PCAP significa pantalla táctil capacitiva proyectada.

Detecta el tacto detectando los cambios de capacitancia a través de una capa transparente del sensor. Cuando un dedo o un objeto conductor se acerca a la superficie de cristal, el circuito integrado controlador lee el cambio de señal y calcula la posición del tacto.

El PCAP se suele utilizar cuando un producto necesita una superficie de cristal plana, un aspecto limpio, un funcionamiento multitáctil y una mayor durabilidad de la superficie.

Para una explicación más amplia de las tecnologías táctiles, también puede leer nuestro guía tecnológica de pantallas táctiles industriales.

---

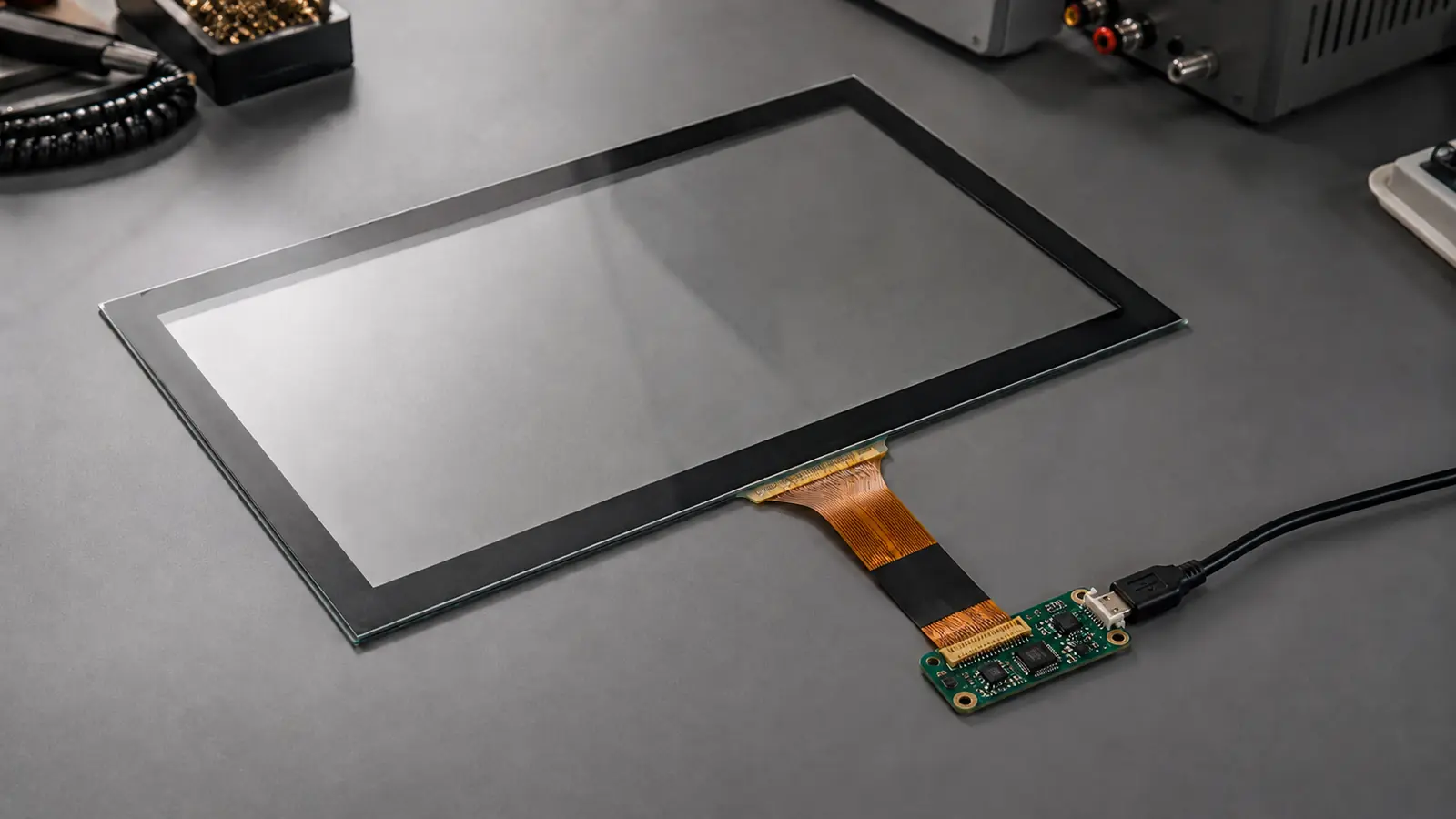

Una pantalla táctil PCAP es una solución táctil completa

Muchos problemas táctiles no están causados por una sola pieza.

Suelen aparecer porque el sensor, el CI controlador, el FPC, el cristal de la cubierta, el firmware y el entorno de uso no se adaptan correctamente.

Una solución táctil PCAP completa suele incluir:

• Sensor táctil
• Tapa de cristal
• Controlador táctil IC
• Diseño FPC
• Interfaz USB, I2C, UART o RS232
• Ajuste del firmware
• Unión por aire o estructura de unión óptica
• Tratamiento de superficie como AG, AR o AF

El sensor detecta la señal.
El CI controlador decide cómo se procesa la señal.
El CPF debe ajustarse a la disposición mecánica del cliente.
El cristal de la cubierta y el tratamiento de la superficie deben coincidir con el entorno de uso real.

Si una pieza se selecciona sólo por el tamaño estándar, la muestra puede funcionar en el escritorio pero volverse inestable tras el montaje final.

---

¿Pantalla táctil PCAP estándar o personalizada?

Para un proyecto táctil sencillo con cubierta de cristal normal, posición FPC estándar, interfaz USB o I2C común y sin requisitos especiales de guantes, agua, EMI, temperatura, luz solar o unión, suele bastar con una pantalla táctil PCAP estándar.

Debe revisarse una solución táctil PCAP personalizada cuando el proyecto implique cualquier condición que modifique la señal táctil, el ajuste mecánico, la estructura óptica o la estabilidad a largo plazo.

Algunos ejemplos típicos son:

• Cubierta de cristal grueso para protección antivandálica, resistencia a impactos, protección exterior o un diseño frontal especial
• Tamaño, forma, área de impresión o requisitos de tinta especiales del cubreobjetos
• Tacto de guante o funcionamiento con gotas de agua
• Luz solar exterior, exposición a rayos UV/IR, calor o reflejos en la superficie
• Tratamiento de superficie AG, AR o AF
• Ruido EMI cerca de motores, inversores, fuentes de alimentación o tarjetas de control.
• Amplia temperatura de trabajo
• Posición, longitud, conector o definición de patillas de FPC personalizados
• Emparejamiento I2C con la placa base del cliente
• Unión óptica o estructura especial de apilamiento
• Controlador IC preferido o consistencia de suministro a largo plazo

En resumen, si el proyecto sólo tiene que ver con el tamaño, una solución estándar puede funcionar.
Si el proyecto tiene condiciones táctiles especiales, la solución debe comprobarse como un sistema: sensor, cubierta de cristal, CI controlador, FPC, firmware, interfaz y estructura de unión.

---

Por qué es importante elegir el CI del controlador táctil

Dos pantallas táctiles PCAP pueden parecer similares desde fuera, pero comportarse de forma muy distinta si utilizan plataformas de controlador diferentes.

Esto se hace evidente cuando el cristal es grueso, el usuario lleva guantes, el producto se utiliza cerca de ruidos eléctricos o la pantalla táctil tiene que funcionar en un rango de temperaturas más amplio.

El CI del controlador afecta a la sensibilidad, la resistencia al ruido, el tacto de los guantes, el rechazo al agua, la estabilidad multitáctil, las opciones de interfaz, el rango de temperatura de trabajo y el ajuste del firmware.

Pero el CI controlador no puede resolverlo todo por sí solo. Debe trabajar junto con el diseño del sensor, el cristal de la cubierta, el diseño del FPC, la conexión a tierra, la estructura de unión y el firmware.

Requisito	Qué debe comprobarse
Toque básico con el dedo	El controlador estándar puede ser suficiente
Tapa de cristal grueso	Intensidad de la señal y capacidad de sintonización
Toque de guante	Soporte para controladores y pruebas con guantes reales
Gotas de agua	Comportamiento del rechazo del agua
Entorno EMI	Inmunidad al ruido y enrutamiento FPC
Amplia temperatura	Especificación y estabilidad del CI
Interfaz I2C	Definición de pines, voltaje, firmware y protocolo
Interfaz USB	Compatibilidad de la tarjeta controladora y el controlador
Multitáctil	Puntos de contacto y estabilidad de seguimiento

Las plataformas de controladores más comunes pueden incluir EETI, Goodix, Ilitek u otras soluciones de CI. No existe el mejor controlador para todas las pantallas táctiles PCAP. La elección correcta depende de la estructura del cristal, la interfaz, los requisitos táctiles, la temperatura de trabajo, las condiciones acústicas y el plan de producción.

---

¿Qué cambia con el uso real de la solución táctil PCAP?

Finalidad y espesor del vidrio de cobertura

El grosor del vidrio de cobertura no debe considerarse sólo como un número.

Los clientes suelen elegir cristales más gruesos por una razón: la protección contra el vandalismo, resistencia al impacto, protección exterior, equipos de uso público, diseño frontal especial o estructura de unión óptica.

Para la tecnología táctil PCAP, un cristal más grueso significa una señal táctil más débil. Un cristal de 1,1 mm o 2 mm suele ser más fácil de soportar. Cuando el cristal pasa a ser de 4 mm, 5 mm o 6 mm, el diseño del sensor, el CI del controlador y el ajuste del firmware deben revisarse conjuntamente.

Esto no significa que un cristal grueso no pueda funcionar. Significa que la razón para utilizar vidrio grueso y el rendimiento táctil esperado deben estar claros desde el principio.

Para más información, consulte nuestro cubierta de pantalla táctil industrial guide.

Entorno de uso: Interior, exterior, luz solar, UV e IR

El uso en exteriores no es sólo una cuestión de impermeabilidad.

En el caso de una pantalla táctil PCAP, la luz solar puede provocar reflejos, calor, envejecimiento por UV y una mayor tensión en la tinta, el adhesivo, el tratamiento de la superficie y los materiales de unión.

Si el cristal de cubierta tiene un borde negro, la zona de tinta puede absorber más calor bajo la luz solar. Si el producto se expone durante periodos prolongados, debe considerarse la posibilidad de utilizar tinta resistente a los rayos UV, un tratamiento adecuado de la superficie AG/AR/AF, un método de adhesión y, en ocasiones, un bloqueo UV o IR.

Las pantallas táctiles PCAP para exteriores deben revisarse como una pila completa: cubierta de cristal, tinta, tratamiento de la superficie, material de unión, CI controlador y entorno de trabajo real.

Toque de guante

El toque de guante no es una simple función de sí o no.

Depende del material del guante, el grosor del cristal de la cubierta, el CI del controlador, el ajuste del firmware, la condición de la conexión a tierra y el nivel de ruido.

Los guantes médicos finos, los guantes de trabajo, los guantes de invierno y los guantes de seguridad pueden tener un rendimiento diferente. Si se requiere el uso de guantes, debe comprobarse el tipo de guante real, no sólo describirlo como “soporte para guantes”.

Puede obtener más información en nuestro guía de pantalla táctil compatible con guantes.

Gotas de agua

Una superficie frontal sellada no significa automáticamente un tacto estable bajo las gotas de agua.

El rechazo del agua depende del CI del controlador, el firmware, el cubreobjetos, la conexión a tierra y las condiciones de la prueba. Para aplicaciones húmedas, el comportamiento del agua debe probarse con la cubierta y el controlador definitivos.

Para más información, consulte nuestro guía de pantalla táctil resistente al agua.

Ruido EMI

El PCAP detecta pequeños cambios de capacitancia, por lo que el ruido eléctrico puede afectar a la estabilidad táctil.

Las interferencias electromagnéticas son frecuentes cerca de motores, inversores, fuentes de alimentación conmutadas, cables de alta corriente o tarjetas de control ruidosas. Puede provocar falsos toques, desviación de los puntos, omisión de toques o respuesta inestable.

Si la pantalla táctil se va a utilizar en este tipo de entorno, la selección del controlador, el enrutamiento de la FPC y la conexión a tierra deben comprobarse con antelación.

Temperatura de trabajo

La temperatura afecta más que el cristal.

Puede afectar al CI controlador, al material del FPC, a la estabilidad del sensor, al rendimiento del adhesivo, a la capa de tinta y al comportamiento del firmware. Una pantalla táctil utilizada en un producto normal de interior es diferente de otra utilizada en el exterior, en vehículos, en fábricas o en entornos de almacenamiento en frío.

Cuando se requiera un funcionamiento a temperaturas elevadas, deberá confirmarse la especificación del CI del controlador y la pila táctil completa.

Posición e interfaz del FPC

La posición del FPC es un pequeño detalle hasta que no se ajusta al dispositivo.

Si la FPC sale por el lado equivocado, es demasiado corta, se dobla en la dirección equivocada o utiliza un conector incompatible, la función táctil puede ser correcta, pero el montaje sigue siendo difícil.

USB suele ser más fácil para soluciones de controlador externo. I2C requiere una mayor adaptación a la placa base del cliente, incluida la definición de pines, voltaje, firmware y protocolo de comunicación.

---

¿Qué debe enviar para solicitar un presupuesto de pantalla táctil PCAP?

Una cita útil necesita algo más que el tamaño táctil.

Si sólo envía “necesitamos una pantalla táctil PCAP de 10,1 pulgadas”, el proveedor puede dar un precio aproximado, pero no una solución fiable. La información más útil es la condición táctil real: por qué necesita la estructura de cristal, dónde se utilizará la pantalla táctil, qué interfaz se necesita y si intervienen guantes, gotas de agua, EMI, luz solar o temperatura amplia.

Para una revisión inicial, envíe

• Tamaño táctil / área de visión
• Tamaño y grosor del cubreobjetos
• Finalidad de la cubierta de cristal, como protección antivandálica, uso en exteriores o diseño frontal especial.
• Requisito de interfaz: USB, I2C, UART o RS232
• Posición o dibujo del CPF
• Toque con el dedo, con el guante o con agua
• Uso en interiores, exteriores o semiexteriores
• Temperatura de trabajo
• Cantidad prevista
• Fase actual del proyecto

Si está disponible, envíe también

• Dibujo del cubreobjetos
• Definición de conector o clavija
• Tratamiento de superficie AG, AR o AF
• UV/IR o necesidad de tinta
• Preocupación por la EMI
• Requisito de unión óptica
• Controlador IC preferido
• Estructura de montaje o plano mecánico

Si su proyecto es aún incipiente, no es necesario que tenga todos los detalles listos. Empiece por el tamaño, el grosor y la finalidad del cristal de cubierta, la interfaz, la dirección del FPC, el entorno de trabajo y los requisitos táctiles.

Con estos detalles, Eagle Touch normalmente puede comprobar si una pantalla táctil PCAP estándar es suficiente, o si el sensor, el controlador IC, el FPC, la cubierta de cristal, o el ajuste deben ser personalizados.

Para debatir el proyecto, puede compartir sus dibujos, requisitos de cristal de cubierta, solicitud de interfaz y necesidades de rendimiento táctil a través de nuestro página de contacto.

---

Consejo final

Si el proyecto es sencillo, puede bastar con una solución estándar.

Si el proyecto implica protección antivandálica, cristal grueso, contacto con guantes, gotas de agua, EMI, temperaturas elevadas, exposición a la luz solar, FPC especiales, adaptación I2C o enlace óptico, la solución táctil debe revisarse con antelación.

Si ya dispone de un dibujo, el grosor del cristal de cubierta, el propósito del cristal de cubierta, los requisitos de la interfaz, el entorno de trabajo y el objetivo de rendimiento táctil, esos detalles son suficientes para una revisión inicial. Toque de Águila puede ayudar a comprobar la idoneidad Solución táctil PCAP dirección de su proyecto.

---

PREGUNTAS FRECUENTES

¿Qué significa pantalla táctil PCAP?

PCAP significa pantalla táctil capacitiva proyectada. Detecta el tacto detectando los cambios de capacitancia a través de una capa transparente del sensor.

¿Puede funcionar una pantalla táctil PCAP con un cristal grueso?

Sí, pero la finalidad del cristal grueso debe estar clara. Si el cristal se utiliza para protección antivandálica, resistencia a impactos, protección exterior o un diseño frontal especial, el diseño del sensor, el CI del controlador y la puesta a punto deben comprobarse conjuntamente.

¿Puede funcionar una pantalla táctil PCAP con guantes o gotas de agua?

Sí, pero ambos requieren el CI controlador adecuado y el ajuste del firmware. Debe confirmarse el tipo de guante, el grosor del cristal, el estado del agua, la conexión a tierra y el entorno final de la prueba.

¿Afecta el uso en exteriores al diseño de las pantallas táctiles PCAP?

Sí. El uso en exteriores puede implicar luz solar, exposición a rayos UV/IR, calor, reflexión, envejecimiento de la tinta, tratamiento de la superficie, material de unión y temperatura de trabajo. Estos factores deben revisarse junto con el cristal de cubierta y el CI controlador.

¿Qué debo aportar para un presupuesto de pantalla táctil PCAP?

La información útil incluye el tamaño táctil, el tamaño y grosor del cristal de cubierta, el propósito del cristal de cubierta, la interfaz, la posición FPC, la preferencia del controlador, el requisito de guante o agua, el entorno de uso, la preocupación EMI, la temperatura de trabajo, el tratamiento superficial, el método de unión, el dibujo y la cantidad esperada.
