投影型静電容量式タッチスクリーンとは？ 産業用PCAPガイド

投影型静電容量式タッチスクリーン（通常、PCAPまたはPCTと呼ばれる）は、パターン化されたセンサーの両端における静電容量の変化を測定することで、指や導電性スタイラスの接触を検知します。 軽いタッチにも反応し、マルチタッチに対応しているほか、耐久性の高いガラス表面の背面に設置することも可能なため、産業用HMI、キオスク、EV充電器、医療機器などで広く利用されています。.

信頼性の高い性能は、センサーだけによるものではありません。カバーガラス、コントローラー、接地、電源品質、そして最終的な筐体が、互いに連携して機能する必要があります。.

「投影型静電容量方式」とはどういう意味ですか？

PCAPセンサーには、通常、送信線と受信線として配置された透明導電性電極が含まれています。コントローラは、非導電性のカバーガラスを貫通する検知フィールドを生成します。指がこのフィールドに入ると、測定される静電容量が変化し、コントローラがその位置を算出します。.

その言葉 見込み これは、保護層越しに感知するこの能力について説明したものです。電極を直接接触させたり、物理的な圧力を加えたりする必要がないため、センサーは平らなガラス前面の後ろに保護された状態で設置することができます。.

PCAPタッチスクリーンはどのように機能するのでしょうか？

タッチのプロセスは、以下の6つのステップで理解することができます：

1. コントローラは電極パターンを継続的にスキャンします。.
2. 各送信機と受信機の組み合わせには、既知のベースライン静電容量があります。.
3. 指や導電性スタイラスが検知領域に入ります。.
4. 1か所または複数の位置で局所容量が変化する。.
5. コントローラは信号をフィルタリングし、タッチ座標を算出します。.
6. 座標は、USB、I²C、またはその他の対応インターフェースを介してホストに送信されます。.

タッチ信号は、電気ノイズとは明確に区別されていなければなりません。感度が過度に高いと、接触前に作動したり、水や金属の縁の近くで誤入力が発生したりする原因となります。.

自己容量と相互容量

投影型静電容量方式では、自己静電容量または相互静電容量の測定を利用することができます。.

方法	測定方法	実用上の特徴
自己容量	各電極をアースを基準として測定します	信号は強いが、従来の設計では複数の同時タッチが発生した場合に曖昧さが生じる可能性がある
相互容量	送信電極と受信電極間の結合を測定する	個々の交点を処理し、真のマルチタッチ機能として広く利用されています

最新のマルチタッチPCAPシステムの多くは、相互静電容量方式を採用しています。高感度やよりシンプルな検出が求められる場面では、自己静電容量方式が依然として有用です。.

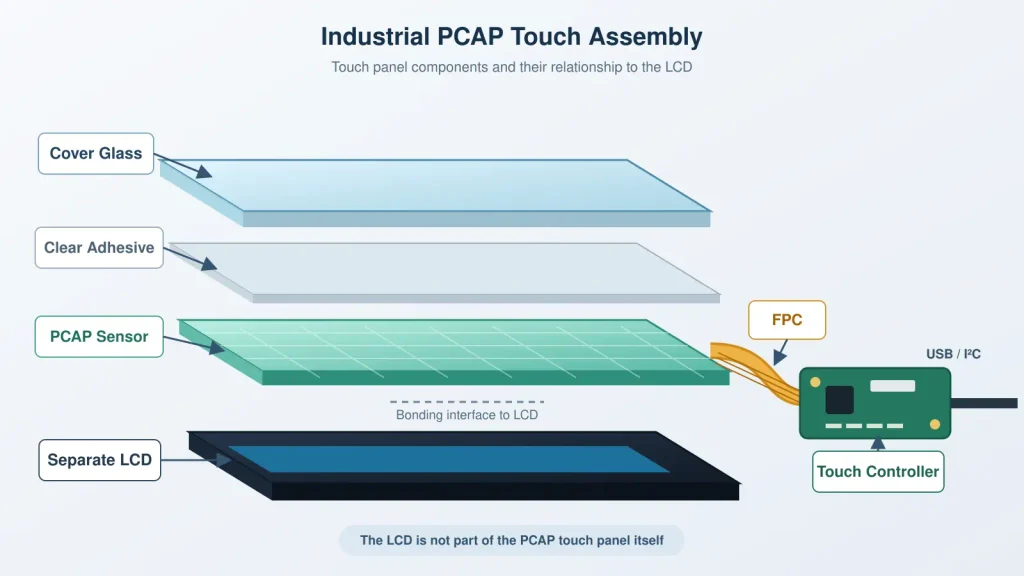

PCAPタッチアセンブリの内部には何が入っているのか？

用語 タッチパネル, タッチディスプレイ そして タッチモニター これらは、あたかも同じ製品であるかのように扱われることがよくありますが、実際には異なります。.

パート	機能
カバーガラス	ユーザーに接する表面、外観、および機械的保護機能を提供します
光学的に透明な接着剤	カバーガラスとセンサーの間に目に見える空気の隙間がない状態で接着する
PCAPセンサー	静電容量の変化を検知する透明電極パターンが含まれている
FPC	センサーからの信号をコントローラーへ伝送する
タッチ・コントローラー	センサーをスキャンし、ノイズを除去して座標を算出する
USB または I²C 接続	タッチデータをホストシステムに転送する

センサーにはガラスやフィルムが使用される場合があり、コントローラは別の基板上に搭載されることもあれば、FPC上に搭載されることもあります。LCDはPCAPタッチパネルの一部ではありません。LCDを追加すると、 タッチディスプレイモジュール; 完全な タッチモニター また、表示用電子回路、映像入力端子、電源回路、および筐体も備えています。.

PCAPの長所と限界

PCAPは多くの産業用製品にとって有力な選択肢ですが、あらゆる環境において自動的に最適な技術であるとは限りません。.

メリット	制限事項
軽快で、反応が速い	通常の非導電性工具では、通常、検知されません。
マルチタッチおよびジェスチャーのサポート	厚手や断熱性の高い手袋には、特別な設計が必要になる場合があります
耐久性に優れたガラス前面構造	システムが水を排除するように設計されていない場合、水が誤入力の原因となることがあります
優れた光学性能	接地や電気ノイズによって、性能に影響が出る場合があります
フラットで密閉型のフロントパネルデザイン	厚いカバーガラスは、利用可能なタッチ信号を減らします
摩耗による損傷の心配がない柔軟な検知面	コントローラとファームウェアは、最終組立品に合わせて調整する必要があります。

ガラスの表面は、一般的に、抵抗膜式タッチパネルの柔軟なPET表面よりも耐摩耗性に優れています。その耐傷性は、単に厚さだけでなく、材質、強化処理、および表面処理によって決まります。.

産業用PCAPの設計にはどのような特徴があるのでしょうか？

民生用および産業用PCAPは、同じ検知原理を採用しています。その違いは、完成品に求められる動作マージンにあります。.

カバーガラスと機械的保護

指とセンサー間の距離を離すと、信号は弱まります。2 mmのガラスを介して動作が確認された設計であっても、センサーやコントローラーを見直さなければ、6 mmのガラスを介して動作すると仮定することはできません。耐衝撃性も、ガラスの厚さだけでなく、ガラスの材質、縁部、支持構造にも左右されます。詳しくは当社の タッチスクリーンカバーガラスの設計ガイド.

手袋およびウェットタッチに関する要件

産業用PCAPは多くの手袋に対応していますが、素材、厚さ、ガラス、およびコントローラの設定によって結果が左右されます。実際に使用する手袋でテストを行う必要があります。.

撥水性と防水性は異なります。シール加工は水の侵入を防ぎますが、ファームウェアによって、システムが水滴を無視するか、濡れた指での操作を許可するか、あるいはタッチ操作を一時停止するかが決まります。詳しくは当社の グローブ対応タッチスクリーンガイド.

コントローラとインターフェース

万能なコントローラというものはありません。センサー、ガラス、入力方式、電気的環境に適したものでなければなりません。外部HIDデバイスにはUSBが便利ですが、タッチ機能が機器の電子回路に組み込まれている場合は、I²Cが一般的です。設計を確定する前に、インターフェース、オペレーティングシステム、およびドライバの対応状況を確認してください。.

接地および電気的環境

PCAPは微小な信号の変化を検出します。表示回路、スイッチング電源、長いケーブル、インバータ、金属製のベゼルなどは、信号対雑音マージンに影響を与える可能性があります。したがって、安定した性能は電気設計全体にかかっています。ゴーストタッチや断続的な応答が発生した場合は、構造化された タッチスクリーンの干渉チェック.

PCAPタッチスクリーンを注文する前に確認すべき事項

図面が最も良い出発点となります。図面がない場合は、以下の情報をご提供ください：

エリア	必要な情報
ディスプレイ	LCDの型番、有効表示領域、外形寸法、および向き
ガラス	カバーガラスの外形、視野領域、厚さ、印刷、および表面処理
入力	素手、手袋着用時、スタイラス、および必要なタッチポイント
環境	屋内・屋外での使用、水への露出、洗浄方法、および使用温度範囲
エレクトロニクス	USB または I²C、オペレーティングシステム、ケーブル長、電源およびアースの接続方法
組み立て	エアボンディングまたは光学ボンディング、金属ベゼル、筐体および取り付けクリアランス
プロジェクト	試作数量、年間生産量、および予想される製品のライフサイクル

これらの入力設定により、コントローラおよび最終的な積層構造の検証が完了するまでは、ガラスの承認が行われないようになっています。光学接着により、内部反射を低減したり、完全に接着された構造を実現したりすることができますが、すべての設計において必須というわけではありません。詳しくは、当社の エアボンディングと光学ボンディングの比較ガイド.

最終組立の検証が重要な理由

PCAPパネルは、ベンチテストに合格しても、組み込み後に不安定になることがあります。これは、LCD、電源、ケーブル、金属部品、および接合構造によって動作条件が変化するためです。.

量産用の設計をリリースする前に、完成したアセンブリについて以下の項目をテストしてください：

• 中央、端、隅におけるタッチの精度
• 必要な手袋の種類とスタイラス入力
• 定義された湿潤表面での挙動
• 電源投入、再起動、および長時間運転
• 想定される電源および接地構成
• ケーブルの配線と最終的な金属製筐体
• 当該用途に関連する温度条件
• 完成した機器に対して規定されたESDおよびEMC要件

LCD、ガラス、コントローラ、ケーブルの配線、または筐体を交換した後は、関連するテストを再度実施してください。ハードウェアの問題はすべて調整で解決できるわけではありません。当社の タッチスクリーンの感度調整ガイド チューニングがどのような場面で役立つかを説明しています。.

PCAPはどのような場合に適切な選択肢となるのか？

応募要件	実践的な指針
マルチタッチまたはジェスチャーベースのHMI	通常はPCAPが推奨されます
平らで密閉されたガラス製の前面	PCAPは、この用途に非常に適しています
公共キオスク、EV充電器、またはスマート端末	産業用PCAPは一般的に使用されている
厚手で、電気を通さない作業用手袋	PCAPの調整テストを実施。マージンが不十分な場合は、抵抗方式を検討すること。
ペン、プラスチック製の道具、あるいは手袋をはめた手など、何でも使って入力できます	抵抗型の方が予測しやすいかもしれない
旧型パネルの交換	まずは、元の技術、インターフェース、および機械設計に合わせるようにしてください

PCAPは、現代のガラス前面インターフェースに適しています。マルチタッチよりも、ほぼあらゆる物体による圧力入力が重視される場面では、抵抗膜方式のタッチパネルが依然として有用です。詳細については、当社の PCAP方式と抵抗膜方式のタッチスクリーンの比較.

よくある質問

投影型静電容量式タッチスクリーンは、厚いガラス越しでも動作するのでしょうか？

はい、センサー、コントローラー、およびファームウェアに十分な信号マージンがあれば可能です。公表されているガラスの最大厚さだけに頼るのではなく、最終組み立て品を検証してください。.

PCAPはグローブを着用して作業できますか？

はい。性能は、グローブの素材、厚さ、ガラス、センサー、およびコントローラーの調整によって異なります。試作段階で実際のグローブを使ってテストを行ってください。.

水はPCAP方式のタッチスクリーンに影響を与えますか？

水は静電容量フィールドを変化させます。コントローラーが水滴を無視するか、濡れた指での操作を許容するか、あるいは水が大量にかかった状態でのタッチ操作を一時停止するかを設定してください。.

PCAPには定期的な校正が必要ですか？

通常は、必要ありません。画面の向き、ホストの設定、ファームウェア、または表示レイアウトを変更した後は、再キャリブレーションやリマッピングが必要になる場合があります。.

PCAPタッチパネルとタッチモニターの違いは何ですか？

PCAPタッチパネルは入力アセンブリです。タッチディスプレイモジュールは、これにLCDを組み合わせたものです。タッチモニターには、ディスプレイコントローラ、映像インターフェース、電源回路、筐体、および取り付け構造が追加されています。.

結論

投影型静電容量式タッチスクリーンは、単にサイズに合わせて選ばれた透明なセンサーというだけのものではありません。産業用として信頼性の高い性能を実現するには、カバーガラス、センサー、コントローラー、インターフェース、および電気的環境を適切に組み合わせ、完成した機器でテストを行う必要があります。.

OEMプロジェクトについては、LCDの型番または図面、必要なガラス、入力方式、使用環境、インターフェース、および見込み数量をお送りください。Eagle Touchでは、設計が金型製作や量産段階に進む前に、タッチパネル、コントローラ、および組み込み手法について検討を行います。.

当社の 産業用タッチスクリーンのカスタムソリューション または、プロジェクトの要件をお送りいただければ、初期の技術レビューを行います。.
