Les bornes libre-service sont largement déployées dans les systèmes de transport, les infrastructures de recharge des véhicules électriques, l'automatisation de la vente au détail et les terminaux d'information publique. Ces systèmes reposent sur une interface utilisateur qui doit rester lisible, stable et réactive pendant de longues périodes de fonctionnement.
Les kiosque industriel est la principale interface homme-machine (IHM) de ces terminaux. Il combine la sortie visuelle et l'interaction avec l'utilisateur en un seul sous-système. En raison de ce double rôle, l'assemblage de l'écran influence directement la facilité d'utilisation, la fiabilité et les exigences de maintenance tout au long du cycle de vie de l'équipement.
Contrairement aux tablettes grand public ou aux écrans de bureau, les écrans installés dans les kiosques doivent tolérer un fonctionnement continu, des interactions tactiles répétées et un éclairage ambiant variable. Certaines installations peuvent également subir des variations de température ou une exposition partielle à l'extérieur.
Pour les ingénieurs qui conçoivent des équipements de libre-service, conception de l'affichage du kiosque implique l'évaluation de multiples facteurs au-delà de la taille de l'écran. Les performances optiques, l'intégration mécanique, la durabilité environnementale et la disponibilité du cycle de vie sont autant de facteurs qui influencent la viabilité à long terme du système.
Un kiosque industriel est un système d'affichage tactile intégré utilisé dans les machines en libre-service telles que les stations de recharge pour véhicules électriques, les systèmes de billetterie, les terminaux de vente au détail et les kiosques d'information publique.
L'assemblage typique d'un écran de kiosque comprend plusieurs couches de matériel intégrées dans un seul module.
Les composants les plus courants sont les suivants
L'écran est généralement monté derrière le panneau avant du kiosque, le verre de protection étant aligné sur l'ouverture orientée vers l'utilisateur.
Comme les utilisateurs interagissent directement avec la surface en verre, la durabilité mécanique de la couche extérieure devient un facteur clé de la conception. Dans le même temps, l'écran doit conserver une lisibilité constante dans différentes conditions d'éclairage.

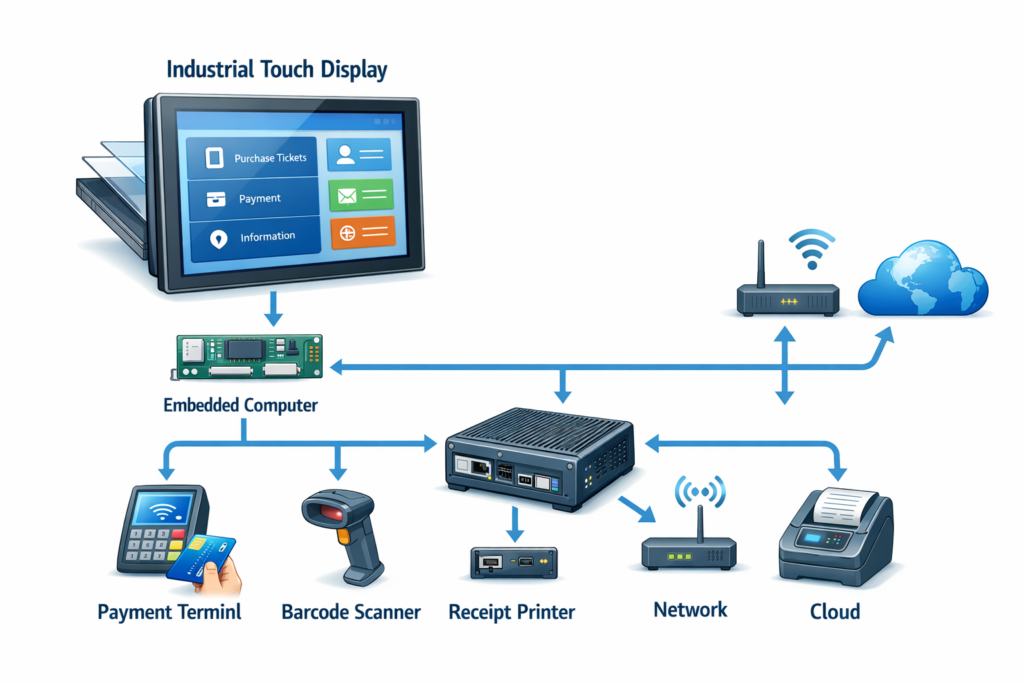

De nombreux systèmes de kiosques intègrent des modules d'affichage utilisant écrans tactiles industriels, moniteurs industriels, ou des plates-formes informatiques embarquées telles que PC à panneaux. Dans certains cas, les fabricants d'équipements mettent en œuvre Solutions d'affichage OEM personnalisées pour s'adapter à la géométrie du boîtier et aux exigences environnementales.
Plusieurs technologies déterminent les performances et la fiabilité des systèmes d'affichage des kiosques.
La plupart des kiosques utilisent Panneaux LCD TFT. Les panneaux de qualité industrielle sont généralement sélectionnés pour un fonctionnement stable dans des conditions environnementales plus larges et une plus grande disponibilité des produits.
Les paramètres importants de l'écran LCD sont les suivants
Niveaux de luminosité entre 500 et 1500 nits sont courantes en fonction de l'environnement d'installation.
Une luminosité plus élevée est souvent nécessaire pour les kiosques installés dans les centres de transport, près des entrées de bâtiments ou dans des environnements partiellement extérieurs.
Le collage optique est couramment utilisé dans les assemblages d'écrans de kiosques pour améliorer la clarté optique et la stabilité mécanique.
Ce procédé permet de combler l'espace entre l'écran LCD et le verre de protection à l'aide d'un matériau de collage transparent.
Les prestations d'ingénierie comprennent
Le collage optique permet d'améliorer considérablement la lisibilité des installations exposées à une forte lumière ambiante.
La plupart des kiosques modernes utilisent capacitif projeté (PCAP) capteurs tactiles.
Les capteurs PCAP contiennent une grille conductrice intégrée dans une couche transparente. Le contrôleur détecte les petites variations de capacité lorsqu'un doigt s'approche de la surface.
Les avantages de la technologie PCAP sont les suivants
Les contrôleurs tactiles peuvent également être configurés pour prendre en charge fonctionnement du gant ou filtrer les bruits électriques provenant d'équipements électroniques situés à proximité.
La couche extérieure d'un écran de kiosque se compose généralement des éléments suivants verre trempé ou renforcé chimiquement.
Cette couche a plusieurs fonctions :
L'épaisseur du verre varie généralement de 2 mm à 6 mm, en fonction des exigences de durabilité mécanique.
Des revêtements optiques sont fréquemment appliqués pour améliorer la lisibilité dans les environnements lumineux.
Les ingénieurs qui évaluent les modules d'affichage des kiosques comparent souvent plusieurs paramètres de base.
| Paramètres | Gamme typique |
|---|---|
| Technologie d'affichage | LCD TFT |
| Luminosité | 500-1500 nits |
| Technologie tactile | Capacitif projeté |
| Durée de vie du rétroéclairage | ~50 000 heures |
| Température de fonctionnement | De -20°C à +60°C |
| Epaisseur du verre de protection | 2-6 mm |
Les spécifications réelles varient en fonction de la conception du boîtier et de l'environnement d'installation.
L'intégration d'un kiosque d'affichage dans un système de libre-service nécessite l'évaluation de plusieurs contraintes opérationnelles.
Les kiosques en libre-service sont souvent installés dans des endroits où l'éclairage ambiant est important :
La lisibilité de l'affichage dépend à la fois luminosité et propriétés optiques de la surface. Le collage optique et les revêtements antireflets peuvent améliorer considérablement le contraste dans ces environnements.
De nombreux kiosques fonctionnent en continu tout au long de la journée.
Les écrans utilisés dans ces systèmes doivent supporter des périodes de fonctionnement prolongées sans dégradation significative de la luminosité.
Les systèmes industriels de rétroéclairage par LED ont généralement une durée de vie d'environ 50 000 heures jusqu'à la moitié de la luminosité.
La gestion thermique joue un rôle important dans le maintien de cette durée de vie.
Les rétroéclairages à LED génèrent de la chaleur qui doit être dissipée à travers le boîtier du kiosque.
Les ingénieurs évaluent généralement :
La simulation thermique est souvent utilisée pendant la phase de conception pour s'assurer que les températures internes restent dans les limites des composants.
Les écrans de kiosque sont généralement montés derrière le panneau avant de l'armoire.
Les considérations relatives à la conception mécanique sont les suivantes :
Modules intégrés tels que moniteurs industriels peut simplifier l'intégration mécanique.
Les kiosques en libre-service sont souvent déployés dans de grands réseaux répartis sur plusieurs sites.
L'efficacité de la maintenance devient une considération importante. Les ingénieurs peuvent évaluer :
Les fournisseurs d'écrans industriels proposent généralement soutien au cycle de vie étendu afin de réduire les risques de reconception lors des déploiements à long terme.
Les ingénieurs qui choisissent un kiosque d'affichage évaluent généralement plusieurs facteurs techniques dès le début du processus de conception du système.
Il s'agit notamment de
L'évaluation précoce de ces paramètres peut simplifier l'intégration et réduire les risques de reconception au cours des étapes ultérieures du développement.
Les kiosques industriels sont utilisés dans une large gamme de systèmes de services automatisés.
Les stations de recharge pour VE comprennent souvent des interfaces à écran tactile pour le traitement des paiements et les informations sur l'état de la recharge. Les écrans doivent supporter une luminosité élevée et une large plage de températures.
Les distributeurs de billets de train et de métro fonctionnent en continu et connaissent des volumes d'interaction élevés. La durabilité de l'affichage et la stabilité du cycle de vie sont des exigences essentielles.
Les environnements de vente au détail utilisent des kiosques pour les caisses automatiques et les systèmes de commande. Les écrans doivent permettre une réponse tactile rapide et des cycles d'interaction répétés.
Les kiosques d'information municipaux, les horodateurs et les terminaux de services publics combinent des écrans industriels avec des systèmes informatiques intégrés et des boîtiers durables.
L'architecture d'un kiosque d'affichage est appropriée lorsque l'équipement est nécessaire :
Les applications telles que les distributeurs de billets, les chargeurs de VE et les terminaux de service automatisés utilisent généralement cette approche de conception.
Dans les grands déploiements de kiosques, la fiabilité de l'affichage influe directement sur la disponibilité du système.
C'est pourquoi de nombreux intégrateurs de systèmes préfèrent les modules d'affichage conçus spécifiquement pour les environnements industriels plutôt que d'adapter des écrans grand public.
Les plates-formes d'affichage industrielles offrent généralement les caractéristiques suivantes
Ces caractéristiques réduisent la complexité de la maintenance et favorisent le déploiement à long terme des équipements.
Le sous-système d'affichage joue un rôle central dans la conception des bornes libre-service. Parce qu'il combine l'affichage et l'interaction avec l'utilisateur, ses performances influencent directement la facilité d'utilisation et la fiabilité à long terme de l'équipement.
Ingénieurs évaluant solutions d'affichage pour kiosques industriels doit tenir compte des performances optiques, de la durabilité environnementale, de l'intégration mécanique et de la disponibilité tout au long du cycle de vie.
Technologies d'affichage industriel - y compris écrans tactiles industriels, moniteurs industriels, PC à panneaux, et Solutions d'affichage OEM personnalisées - offrent des options flexibles pour l'intégration de systèmes d'affichage fiables dans l'équipement des kiosques.
Le choix d'une architecture d'affichage appropriée dès le début du développement peut simplifier l'intégration du système et favoriser un déploiement à long terme.
Les kiosques d'intérieur utilisent généralement des écrans entre 400 et 700 nits, tandis que les installations semi-extérieures nécessitent souvent des 1000 nits ou plus.
Le collage optique réduit les reflets entre les couches de l'écran et améliore le contraste dans les environnements lumineux tout en augmentant la stabilité structurelle.
La plupart des kiosques utilisent capacitif projeté (PCAP) en raison de sa durabilité, de sa clarté optique et de la prise en charge de l'interaction tactile multiple.
Les systèmes industriels de rétroéclairage par LED offrent souvent environ 50 000 heures de fonctionnement avant que la luminosité ne diminue de moitié par rapport à son niveau initial.
Oui. De nombreux systèmes de kiosques intègrent des modules d'affichage avec PC à écran tactile ou contrôleurs intégrés, simplifiant ainsi l'architecture du système.
Pour les ingénieurs qui développent des équipements en libre-service, nous fournissons modules d'affichage pour kiosques industriels et soutien à l'intégration d'écrans OEM personnalisés pour les systèmes embarqués et les terminaux destinés au public.
