工业级LCD背光：类型、规格及选型指南

液晶显示屏（LCD）控制着每个像素透过的光量，但本身并不发光。其后方的背光使图像得以显示。.

大多数现代工业用TFT液晶显示器都采用LED背光。正确的选择并非仅仅是选择市面上最亮的那个。亮度均匀性、功耗、厚度、工作温度、调光性能和使用寿命都会影响成品设备的性能。.

什么是LCD背光？

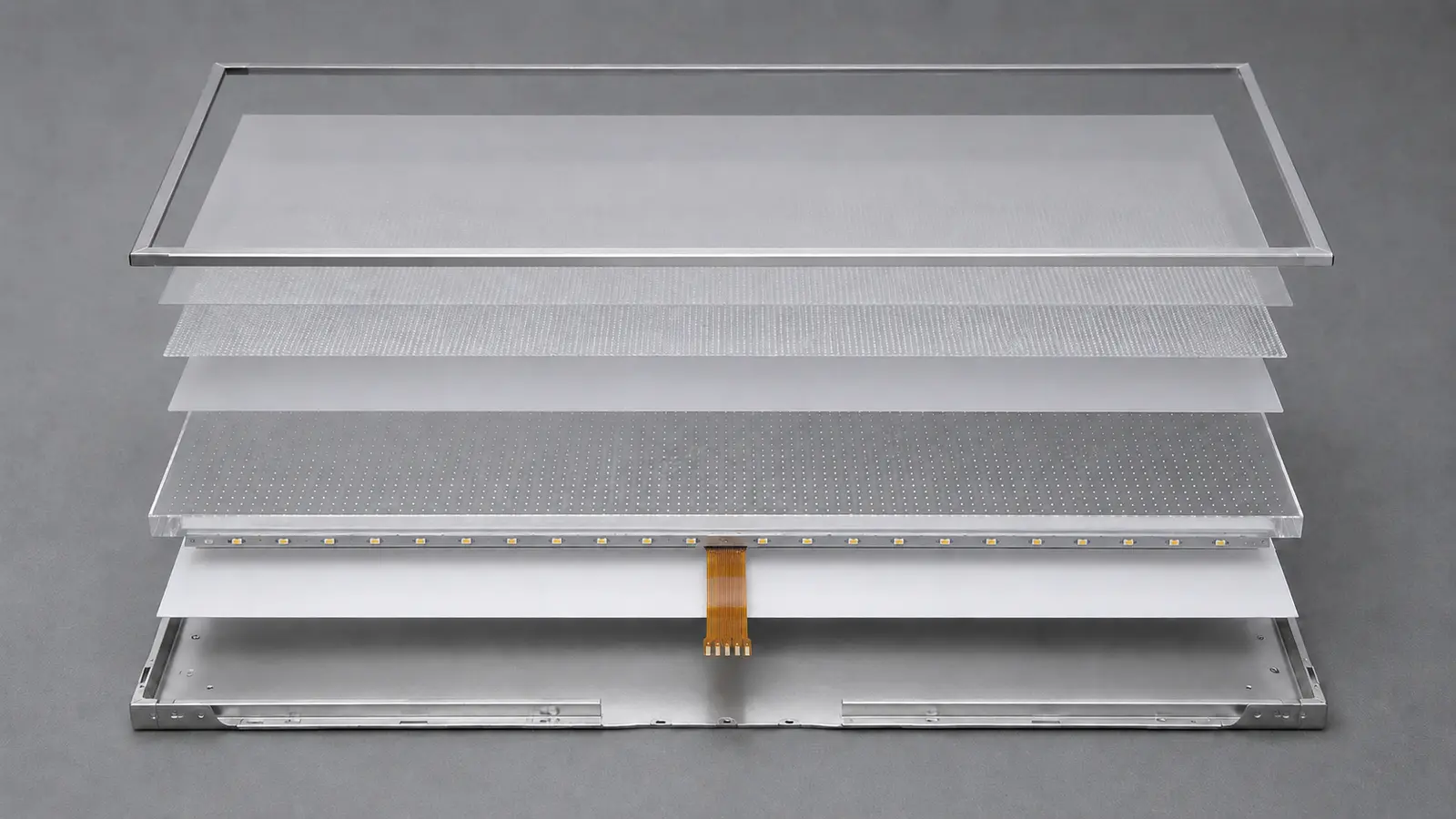

背光是位于TFT LCD模组后方的照明组件。典型的边缘发光单元包含：

• 一条或多条LED灯条；;
• 一块将光线扩散到整个显示区域的光导板；;
• 光导管后方的反射器；;
• 漫射膜和棱镜膜，可提高光照均匀性并将更多光线引导至观者；;
• 一种用于将光学组件固定在正确位置的金属或模压框架。.

在直下式背光设计中，LED则位于显示屏区域的后方。背光会影响亮度、均匀度、色温、功耗、发热量、厚度和使用寿命。.

有关背光周围其他部件的概述，请参阅我们的 工业展示结构指南.

LED背光与传统CCFL的对比

LED 已成为新型工业 TFT LCD 项目的标准配置。它结构紧凑、效率高，且亮度控制简单直观。.

在较旧的人机界面（HMI）、数控（CNC）控制系统及其他老旧设备中，仍使用冷阴极荧光灯（CCFL）背光。CCFL需要配套使用逆变器。LED替代品的外形尺寸可能与之相似，但在电源、亮度控制或内部连接方面可能不兼容。.

进行维修或改装时，请在更换面板或改造背光之前，确认液晶显示屏的确切型号。.

边缘发光与直下式LED背光

在边缘发光背光结构中，LED 沿导光板的一个或多个边缘排列。光学元件将光线重新导向至液晶显示屏。这种结构可以制造出超薄的模块。.

在直射式背光结构中，LED 位于可视区域的后方。为了使各个光源的光线融合并避免出现亮斑，需要留出空间，因此这种结构通常较深。.

系数	边缘背光	直射式
LED位置	沿光导管边缘	展区后方
光分布	导光板	LED间距与漫射空间
模块深度	通常较薄	通常更深
主要设计挑战	在整个板面上实现高效的光提取	防止LED出现可见热点
典型用途	常见于中小尺寸TFT液晶显示器	精选的大型或特别设计的显示屏

这两种方案并没有哪一种天生更亮或更均匀。结果取决于LED输出、光学效率、公差、温度以及电流匹配情况。1000尼特的LCD并不一定非要采用直下式背光；高亮度的边缘式背光面板同样可用。选择时应依据实测性能和机械限制，而不能仅凭架构名称来决定。.

LCD背光关键规格

亮度

LCD的亮度通常以cd/m²为单位表示，也称为尼特（nit）。请确认该数值是典型值还是最低值，以及它指的是裸板LCD模块还是完整的触摸屏。.

触摸传感器、盖板玻璃和表面处理会改变到达用户眼中的光线。光学贴合可以减少反射，但最终组装件仍需进行测量。.

在阳光直射或环境光线较强的情况下，控制反光同样很重要。请参阅我们的指南： 选择一款阳光下可视的显示器 关于该项单独的决定。.

亮度均匀性

中心亮度读数较高并不一定能保证屏幕亮度均匀。背光设计不佳可能会导致边缘变暗、角落过亮、出现热点或可见条纹。.

均匀性是根据在多个位置测得的读数计算得出的，但计算公式各不相同。有些制造商采用最小亮度除以最大亮度的方法；有些则采用最小亮度除以平均亮度的方法。只有在已知测量点、预热时间、亮度设置和计算公式的情况下，才能对数值进行比较。.

预热后检查白色和中灰色的测试图像；中灰色通常能更清晰地显示出细微的不均匀现象。.

功耗与发热

背光功率取决于LED数量、串联配置、驱动电流和光效。更大的电流可以提高亮度，但也会导致发热和流明衰减。.

应查询所需亮度下的背光功耗，而不仅仅是整台显示器的最大功耗。在密封的户外机箱中，还需考虑太阳能负载及其他电子设备的功耗。参见 户外工业显示器过热 针对系统级问题。.

模块厚度

可用的深度可能会限制结构设计。边发光设计通常更薄；直下式背光设计则需要空间来混合光线。请确认整个LCD模块的厚度，包括其边框以及任何定制的高亮度结构。.

色温与一致性

两盏亮度相同的背光灯，其白点可能存在肉眼可见的差异。对于多台显示器、替换部件或重复批次，请指定可接受的色温范围，并确认LED分级情况。此外，还需检查屏幕区域内的色彩差异，这些差异可能源于LED、光学膜、机械压力或老化。.

工作温度

背光输出和效率会随温度变化而变化。热量会增加LED及其驱动器的应力；低温可能会改变LED的输出、驱动器的运行状态以及光学性能。LCD的额定温度并不能保证在整个温度范围内都能达到全亮度。如果这一点很重要，请索取降额数据，并在实际极限条件下进行测试。.

背光灯寿命

所谓“50,000小时”的背光并不会在第50,001小时时熄灭。该数值通常表示在规定条件下，亮度下降到初始值一定百分比所需的时间。.

没有通用的终点值。一份数据表可能采用50%作为初始亮度，另一份则可能采用70%，或者采用另一种故障定义。温度、LED电流和占空比也会影响结果。.

在比较两个面板之前，请检查：

• 残余亮度终点；;
• 测试温度；;
• 施加的LED电流；;
• 该数值是典型值还是保证值；;
• 该定义中是否包含LED故障。.

对于全天候运行的人机界面（HMI），降低不必要的亮度可以延长其有效使用寿命。.

调光功能

LED背光采用PWM、模拟电流控制或两者兼用。PWM通过调节LED的导通时间来控制亮度，而模拟调光则是通过调节LED电流来实现。其调节范围、最低稳定亮度及控制输入取决于LCD或外部驱动器。.

使用摄像头或机器视觉，确认PWM不会产生条带现象。关于日/夜亮度控制，请参阅 工业显示器的自动调光功能.

如何选择工业级液晶背光

在批准面板或定制背光之前，请使用以下检查清单：

项目	需要确认的事项
要求亮度	显示器表面最终亮度的最低值和典型值
均匀性	计算公式、测量点和验收值
背光结构	边缘背光或直下式背光（如适用）
可用深度	LCD模块的最大厚度
电源	在目标亮度下的背光功耗
颜色	色温范围与批次一致性
温度	要求的操作范围及任何亮度降额
终生	工作时间、剩余亮度终点及测试条件
调光	PWM、模拟或混合式；所需调光范围
工作周期	每日工作时间及标准亮度设置
验证	在实际机柜中对具有代表性的生产样品进行测试

在预定的电压、亮度和温度下完成预热后，对样品进行评估。如果需要安装触控玻璃和保护玻璃，则对组装完成的叠层进行测试。.

常见的背光选择错误

• 仅比较中心亮度： 一个较高的读数可能会掩盖暗部细节或均匀性不佳的问题。.
• 假设直射光总是更好的： 仅凭建筑设计本身并不能保证采光、均匀性或效率。.
• 在不作定义的情况下比较总运行时间： 这两个50,000小时的数据可能采用了不同的测试终点和测试条件。.
• 在不检查温度的情况下增加电流： 初始亮度可能会上升，但使用寿命和色稳定性会下降。.
• 仅批准裸面板： 触摸屏和保护玻璃会影响亮度、反射以及热学特性。.

常见问题

工业用液晶显示器采用的是哪种背光？

目前，大多数工业用TFT液晶显示器都采用白色LED背光。CCFL主要应用于老旧设备和更换项目中。.

侧光式和直下式哪种更好？

这两种结构都没有哪一种是绝对更好的。边缘发光结构通常更薄，而直下式发光结构则需要更大的深度。请比较实际亮度、均匀度、功耗、温度和机械性能。.

50,000小时的背光使用寿命意味着什么？

通常指在指定条件下，亮度下降到初始值的特定百分比所需的时间。请在具体的数据手册中查阅端点、温度和LED电流的参数。.

普通液晶显示屏能否升级为更高亮度的背光？

有时确实如此，但LED灯条、驱动器、电源、金属结构和散热路径可能都需要进行修改。应将此次改造视为一个完整的模块进行验证，而非简单的LED更换。.

结论

正确的工业级液晶显示器背光能够提供所需的成品显示屏亮度，且不会出现无法接受的亮度不均匀、功耗过高、厚度过大、发热严重或使用寿命缩短等问题。请使用相同的定义来比较技术规格，并在量产前对具有代表性的成品显示屏进行测试。.
