كيفية اختيار شاشة صناعية لمعدات تصنيع المعدات الأصلية (OEM)

يجب اعتبار شاشة العرض الصناعية جزءًا لا يتجزأ من الماكينة، وليس مجرد ملحق للكمبيوتر المكتبي. فقد تتمتع الشاشة بحجم الشاشة والسطوع المناسبين، ومع ذلك تفشل في تلبية متطلبات المشروع لأن فتحات التثبيت الخاصة بها غير متوافقة، أو لأن موصلاتها مسدودة، أو لأنها لا تعمل بشكل صحيح مع الجهاز المضيف.

بالنسبة لمشروع تصنيع المعدات الأصلية (OEM)، يجب البدء بالغلاف الخارجي ونظام المضيف وبيئة العمل. ثم تحديد الشاشة ووظيفة اللمس والواجهات ووسائل الحماية وفقًا لتلك الشروط. ويجب اختبار العينة في الجهاز النهائي قبل الموافقة على التصميم لبدء الإنتاج.

تأكد أولاً مما تحتاج إليه

غالبًا ما تُستخدم مصطلحات «LCD» و«شاشة» و«شاشة تعمل باللمس» و«جهاز عرض» للإشارة إلى منتجات مختلفة. إن تحديد نطاق المنتج أولاً يمنع تقديم عروض أسعار لتجميعات غير صحيحة.

المنتج	ما يشمله	مناسب عندما
لوحة LCD	شاشات TFT-LCD والإضاءة الخلفية	أنت تتولى تصميم وحدة التحكم والهيكل والتكامل
مجموعة الشاشة	شاشة LCD مزودة بلوحة لمس اختيارية، وزجاج واقي، وعملية لصق	يحتوي نظامك بالفعل على مكونات إلكترونية مناسبة للعرض
شاشة عرض صناعية	شاشة LCD، لوحة التحكم، مداخل الفيديو، دائرة الطاقة، وهيكل التثبيت	يتم توفير إشارة الفيديو بواسطة جهاز كمبيوتر خارجي أو وحدة تحكم مدمجة
كمبيوتر لوحي صناعي	شاشة عرض وشاشة تعمل باللمس وجهاز كمبيوتر في جهاز واحد	كما يتعين على واجهة المستخدم (HMI) تشغيل البرنامج محليًّا

إذا كان لا بد من دمج الكمبيوتر والشاشة، فإن لوحة كمبيوتر شخصية صناعية قد تكون هذه هي البنية الأفضل. إذا كانت المعدات مزودة بالفعل بجهاز كمبيوتر أو وحدة تحكم مدمجة، فإن وحدة منفصلة شاشة عرض صناعية عادةً ما يوفر ذلك سهولة أكبر في الاستبدال وحرية أكبر في ترقية جهاز الكمبيوتر لاحقًا.

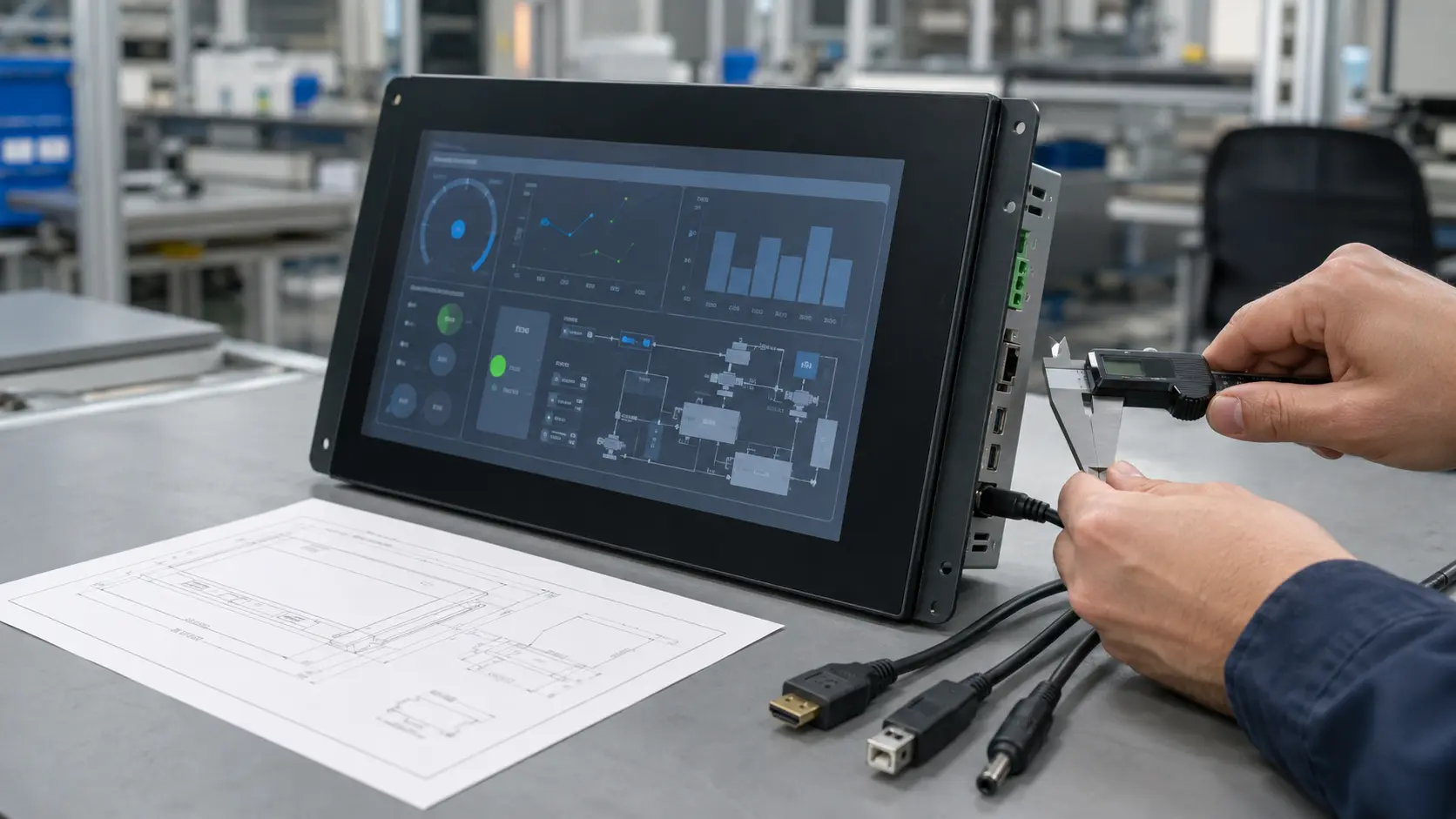

ابدأ بالرسم الميكانيكي

تحقق من التوافق الميكانيكي قبل اختيار الميزات الاختيارية. فإجراء تغييرات على فتحة الخزانة بعد تصنيع القوالب أصعب بكثير من تعديل الشاشة أثناء مرحلة التصميم.

يرجى التأكد من الأبعاد التالية في رسومات الشاشة والعلبة:

• العرض الإجمالي، والارتفاع، والعمق؛;
• المساحة النشطة لشاشة LCD والمساحة المرئية؛;
• تداخل فتحة الخزانة والزجاج الواقي؛;
• مواضع فتحات التثبيت، وحجم البراغي، واتجاه الحامل؛;
• مساحة خلف الشاشة مخصصة للوحات والكابلات والتهوية؛;
• موضع الموصل واتجاه خروج الكابل؛;
• نصف قطر انحناء الكابل والمسافة الفاصلة عن جدار الخزانة؛;
• حشية أمامية أو سطح مانع للتسرب؛;
• الاتجاه الذي سيتم من خلاله تركيب الشاشة وإزالتها.

عادةً ما يتم تثبيت الشاشة ذات الإطار المفتوح خلف اللوحة الأمامية للعميل. أما الشاشة المخصصة للتركيب على اللوحة، فتُثبَّت في فتحة مخصصة لها في الخزانة. وتناسب شاشة VESA ذراع الجهاز أو الحامل الخلفي، لكن نمط VESA وحده لا يضمن ملاءمة الهيكل والكابلات.

لا تقم بالموافقة على عينة بناءً على قطر الشاشة وحده. فقد تستخدم شاشتان مقاس 15.6 بوصة نفس دقة شاشة LCD مع اختلاف أبعاد الزجاج وعمق التثبيت ومواقع الموصلات.

مطابقة الشاشة مع النظام المضيف

يجب مراجعة مسارات الشاشة واللمس والطاقة كل على حدة. ولا يُعد وجود نوع واحد من الموصلات دليلاً على التوافق التام.

فيديو

سجل طراز الجهاز المضيف، ومعدل التحديث، والدقة الأصلية، واتجاه الشاشة، وطول الكابل. تعد واجهات HDMI وDisplayPort من المدخلات الخارجية الشائعة؛ وقد تظل واجهات VGA أو DVI مناسبة للأجهزة الموجودة حاليًّا. أما LVDS وeDP فهما عادةً واجهات داخلية للشاشة.

استخدم المخرج الأصلي للجهاز المضيف كلما أمكن ذلك. فالمحولات تضيف جهازًا آخر واتصالًا وتسلسل تشغيل إضافيًا يتعين التحقق من صحتها. إن دليل HDMI و DisplayPort و USB-C يوضح متى يكون استخدام كل واجهة مناسبًا.

تحقق من الدقة الأصلية، ومعدل التكبير/التصغير، والتدوير الرأسي، والتشغيل البارد، والتشغيل المتزامن، وسلوك وضع السكون/الاستيقاظ، وعملية الاستعادة بعد إعادة توصيل كابل الفيديو. يمكن أن تكشف هذه الفحوصات عن مشاكل تتعلق بـ EDID، أو التوصيل السريع، أو تهيئة وحدة التحكم، والتي قد يفوتها الاختبار السريع على منضدة الاختبار.

اللمس

يُستخدم USB HID عادةً عندما يدعمه نظام التشغيل دون الحاجة إلى برنامج تشغيل خاص؛ وقد تتطلب الأنظمة الأقدم استخدام RS232. تأكد من نظام التشغيل والواجهة وطول الكابل والموصل قبل اختيار وحدة التحكم.

يجب أن تتوافق تقنية اللمس مع طريقة الإدخال الفعلية. تُستخدم تقنية PCAP عادةً في الواجهات الزجاجية المغلقة وواجهات اللمس المتعدد. أما تقنية اللمس المقاوم، فتظل مفيدة عندما يتطلب الأمر إدخالًا بالضغط باستخدام قلم أو قفاز غير موصل للكهرباء. ولا تُعتبر أي من التقنيتين أفضل بشكل عام، كما أن السعر يعتمد على التكوين الكامل للجهاز وليس على مبدأ اللمس وحده. انظر مقارنة بين شاشات اللمس من نوع PCAP وشاشات اللمس المقاومة للاطلاع على نص القرار بالتفصيل.

الطاقة

حدد الجهد المتاح. وفقًا للتصميم، قد تستخدم الشاشة جهدًا يبلغ 12 فولت تيار مستمر، أو 24 فولت تيار مستمر، أو 12–24 فولت تيار مستمر، أو دائرة اختيارية ذات نطاق مدخلات واسع مثل 9–36 فولت تيار مستمر.

تأكد من تقلبات الجهد، والطاقة القصوى، وتيار التشغيل، والموصل، والتأريض. إذا كانت الآلة تشترك في مصدر الطاقة مع محركات أو مرحلات، فقم بإجراء الاختبار باستخدام ذلك النظام بدلاً من الاعتماد على محول مختبري فقط.

تحويل بيئة العمل إلى مواصفات

“لا تُعد مصطلحات ”داخلي“ و”خارجي» مواصفات كاملة. حدد الظروف التي ستتعرض لها المعدات المُجمَّعة فعليًّا.

شروط الاستخدام	ما يجب التأكد منه
المساحة الداخلية الخاضعة للرقابة	الإضاءة المحيطة، ودورة التشغيل، ودرجة حرارة التشغيل العادية
أرضية المصنع المشرقة	الإنارة المطلوبة، والانعكاسات، واتجاه الرؤية
ضوء الشمس المباشر أو الجزئي	السطوع، والربط البصري، ومعالجة السطح، والحمل الشمسي، ودرجة حرارة الخزانة
الغبار أو الماء من حين لآخر	تركيب السدادة الأمامية واتجاه التعرض
منطقة الغسل	ضغط المياه، والمسافة، والاتجاه، والمواد الكيميائية، وحدود الإحكام التام
تشغيل القفازات	المادة الفعلية التي صُنع منها القفاز، وسُمكه، والحركات المطلوبة
العملية الرطبة	ما إذا كان ينبغي تجاهل الرذاذ، أو القبول بلمس الإصبع المبلل، أو الامتناع عن اللمس
المعدات العامة	تصميم الزجاج الواقي ومتطلبات مقاومة الصدمات التي تم التحقق منها
خزانة محكمة الإغلاق	درجة الحرارة الداخلية عند أقصى مستوى للسطوع وأسوأ حالة لدرجة الحرارة المحيطة
الاهتزاز	صلابة التركيب، وتثبيت الكابلات، وتثبيت الموصلات

السطوع ليس سوى جزء واحد من سهولة القراءة. فقد يؤدي الانعكاس من الزجاج الخارجي والفجوة الهوائية إلى إضعاف سطوع شاشة LCD. ويقلل الربط البصري من الانعكاس الداخلي، لكنه يزيد من التكلفة ومتطلبات العملية. انظر الربط الهوائي مقابل الربط البصري لإجراء مقارنة محددة.

يجب أن ينطبق تصنيف درجة الحرارة على الشاشة بأكملها، وليس على لوحة LCD فقط. كما يجب أن تتوافق الإضاءة الخلفية، ولوحة التحكم، ووحدة التحكم باللمس، ومواد التثبيت، ودائرة الطاقة جميعها مع النطاق المطلوب. وبالنسبة للشاشات عالية السطوع المثبتة داخل خزانة خارجية محكمة الإغلاق، ينبغي تقييم كل من التسخين الناتج عن أشعة الشمس والحرارة المتولدة داخليًّا معًا.

تحديد مفاهيم اللمس والزجاج والحماية بوضوح

بالنسبة للشاشة التي تعمل باللمس، يرجى توضيح كيفية استخدام المشغل لها:

• إصبع مكشوف، أو قفاز، أو قلم شاشة، أو مزيج من هذه العناصر؛;
• نوع القفاز وسماكته القصوى؛;
• إيماءات اللمس الواحد أو اللمس المتعدد؛;
• الاستخدام الجاف، أو التعرض لقطرات ماء من حين لآخر، أو التعرض المستمر للماء؛;
• سماكة الزجاج الواقي والحافة المطبوعة؛;
• المعالجة السطحية المطلوبة؛;
• التركيب خلف اللوحة الأمامية الخاصة بالعميل أو من خلالها.

يعتمد أداء قفازات PCAP وأداء اللمس الرطب على المستشعر، ووحدة التحكم، والبرمجيات الثابتة، والزجاج، وعملية الربط، والتأريض، والغلاف النهائي. ولا يكفي مجرد ذكر عبارة مثل “يدعم استخدام القفازات”؛ بل يجب اختبار القفاز نفسه والجهاز النهائي.

تحتاج درجات الحماية أيضًا إلى حدود محددة. توفر العديد من الشاشات المُثبتة على اللوحات حماية IP للواجهة الأمامية فقط بعد تركيبها بشكل صحيح باستخدام الحشية المحددة وقوة التثبيت المطلوبة. وهذا لا يعني أن المكونات الإلكترونية الخلفية أو الخزانة الكاملة الخاصة بالعميل تتمتع بنفس درجة الحماية. إن منتجاتنا دليل الشاشات اللمسية الصناعية المقاومة للماء يشرح الفرق بين الختم الأمامي، والحماية الكاملة للغلاف، وسلوك اللمس الرطب.

لا يُحدد سمك الزجاج الواقي وحده تصنيف مقاومة الصدمات (IK). إذا كانت مقاومة الصدمات مطلوبة، فيجب تحديد التصنيف المستهدف والتكوين المراد اختباره، بما في ذلك الزجاج، والربط، ودعامة الإطار، والتركيب النهائي.

خطة الخدمة وإعادة الإنتاج

قد تستمر معدات المصنعين الأصليين (OEM) في الإنتاج لسنوات، في حين أن شاشات LCD ولوحات التحكم ومكونات اللمس تتغير في وقت أقرب.

قبل بدء الإنتاج، يجب الاتفاق على ما يلي:

• الرسم المعتمد والعينة المرجعية؛;
• تعديلات على شاشة LCD ووحدة التحكم التي تعمل باللمس ولوحة العرض؛;
• إصدار البرنامج الثابت الذي يتضمن ميزة الضبط باللمس؛;
• قطع الغيار المقبولة وإجراءات إعادة الاعتماد؛;
• إشعار قبل إجراء أي تغيير في الشكل أو المقاس أو الوظيفة؛;
• توافق الكابلات والموصلات ووسائل التثبيت؛;
• الكمية السنوية المتوقعة وفترة الإنتاج؛;
• متطلبات الوحدات الاحتياطية أو متطلبات الشراء الأخير؛;
• الوصول لإزالة العنصر الميداني واستبداله.

لا يعني التوريد على المدى الطويل بالضرورة أن يظل طراز شاشة LCD واحد دون تغيير. فالهدف هو التحكم في التغييرات والحفاظ على الأداء الميكانيكي والكهربائي والبصري المتفق عليه.

اختبار العينة في الجهاز النهائي

يجب تركيب عينة في الخزانة الفعلية وتوصيلها بالجهاز المضيف المقصود ومصدر الطاقة والكابلات. فقد يؤدي الاختبار على منضدة مفتوحة فقط إلى إغفال مشاكل تتعلق بالحرارة والتأريض والتداخل الكهرومغناطيسي والتركيب.

اختبار	ما الذي يجب التحقق منه
الملاءمة الميكانيكية	الفتحات، والعمق، والثقوب، وتداخل الزجاج، والمسافة الفاصلة للكابلات
فيديو	الدقة الأصلية، وتغيير الحجم، والاتجاه، وثبات الصورة
شركة ناشئة	التمهيد البارد، والتشغيل المتزامن، وإعادة التشغيل، واستعادة الإشارة
اللمس	الدقة، الحواف، الإيماءات، القفازات، الاستخدام في الظروف الرطبة، والاستجابة بعد إعادة التشغيل
الطاقة	الإدخال العادي، والتباين المسموح به في الجهد، ودورات التشغيل المتكررة
حراري	خزانة مغلقة، أقصى مستوى سطوع، وأسوأ درجة حرارة محيطة متوقعة
بصري	الإضاءة الفعلية، والانعكاس، وزاوية الرؤية، واستخدام الوضع الرأسي إذا لزم الأمر
البيئة الكهربائية	مصدر الطاقة النهائي، والتأريض، والكابلات، ومصادر الضوضاء المجاورة
الختم	تركيب الهيكل الأمامي، وضغط الحشية، واتجاه التعرض
الخدمة	الوصول إلى الموصلات وإزالتها دون إتلاف الأجزاء المحيطة بها
التشغيل الممتد	أداء ثابت للصورة واللمس على مدار دورة التشغيل المقررة

إذا كان المشروع يتطلب إجراء اختبارات تنظيمية أو بيئية، فيجب الاتفاق على معيار الاختبار وتكوين العينة ومعايير النجاح قبل بدء الإنتاج. ولا يمكن اعتبار مصطلح “الدرجة الصناعية” بديلاً عن المتطلبات الموثقة.

المعلومات المطلوبة للحصول على عرض أسعار دقيق

إن طلب عرض الأسعار الفعال يزيل الافتراضات التي تؤثر على أعمال البناء والتكلفة.

يرجى تقديم ما يلي:

• حجم الشاشة المستهدف ودقتها؛;
• رسم المرفق، أو المساحة المخصصة، أو المساحة القصوى المتاحة؛;
• طريقة التثبيت؛;
• نموذج المضيف وإخراج الفيديو؛;
• طريقة اللمس، والواجهة، ونظام التشغيل؛;
• في الأماكن المغلقة أو شبه المفتوحة أو في الهواء الطلق؛;
• درجة الحرارة المحيطة ودورة التشغيل؛;
• متطلبات السطوع والعرض؛;
• متطلبات الزجاج الواقي، أو التثبيت، أو معالجة الأسطح؛;
• متطلبات الحماية الأمامية أو الحماية الكاملة؛;
• مدخلات الطاقة المتاحة؛;
• الشهادات أو الاختبارات المطلوبة؛;
• كمية العينة، والحجم السنوي، ومدة الإنتاج المتوقعة.

من المفيد إرفاق صور للخزانة والشاشة الحالية ومنطقة التوصيلات. إذا بقيت بعض المواصفات غير محددة، فاذكر الاستخدام المقصود والأولويات بدلاً من تحديد كل الخيارات مسبقًا.

الأسئلة المتداولة

هل ينبغي تصميم الغلاف قبل اختيار الشاشة الصناعية؟

يجب تطويرهما معًا. إذا كان الخزانة ثابتة، فيجب تحديد فتحة التركيب، والأبعاد القصوى، والعمق، وحدود الخلوص للموصلات.

هل يمكن استبدال الكمبيوتر اللوحي الصناعي بشاشة صناعية؟

لا. يحتوي الكمبيوتر اللوحي على وحدة المعالجة المركزية ويقوم بتشغيل التطبيق. أما الشاشة فتستقبل الإشارة المرئية من جهاز مضيف منفصل.

كيف ينبغي الموافقة على عينة شاشة مخصصة؟

اختبره في جهاز تمثيلي مزود بالمضيف المقصود ومصدر الطاقة والكابلات والعلبة والبرامج. قم بتسجيل المخطط المعتمد وإصدار الأجهزة والبرامج الثابتة.

هل يمكن تغيير شاشة LCD خلال برنامج OEM طويل الأمد؟

نعم. يجب الاتفاق على إخطار التغيير، والبدائل المعتمدة، والاختبارات اللازمة للتأكد من الشكل والملاءمة والأداء قبل استخدام القطعة البديلة.

الفحص النهائي قبل أخذ العينات

أفضل وقت لحل مشكلة تتعلق بشاشة صناعية هو قبل الانتهاء من تصميم الهيكل والشاشة. يجب التأكد أولاً من الرسم الميكانيكي، ثم من الجهاز الرئيسي والواجهات ومصدر الطاقة والبيئة وخطة الصيانة. وبمجرد توفر العينة، يجب التحقق من صحة التجميع الكامل بدلاً من الاكتفاء بالتحقق من الشاشة وحدها.

بالنسبة لمشروع جديد، يرجى إرسال رسم الخزانة وواجهة المضيف وبيئة التشغيل والكمية التقديرية إلى شركة Eagle Touch. يمكننا مراجعة شاشة عرض صناعية التكوين قبل أخذ العينات وتحديد النقاط التي يجب اختبارها في الجهاز النهائي.
