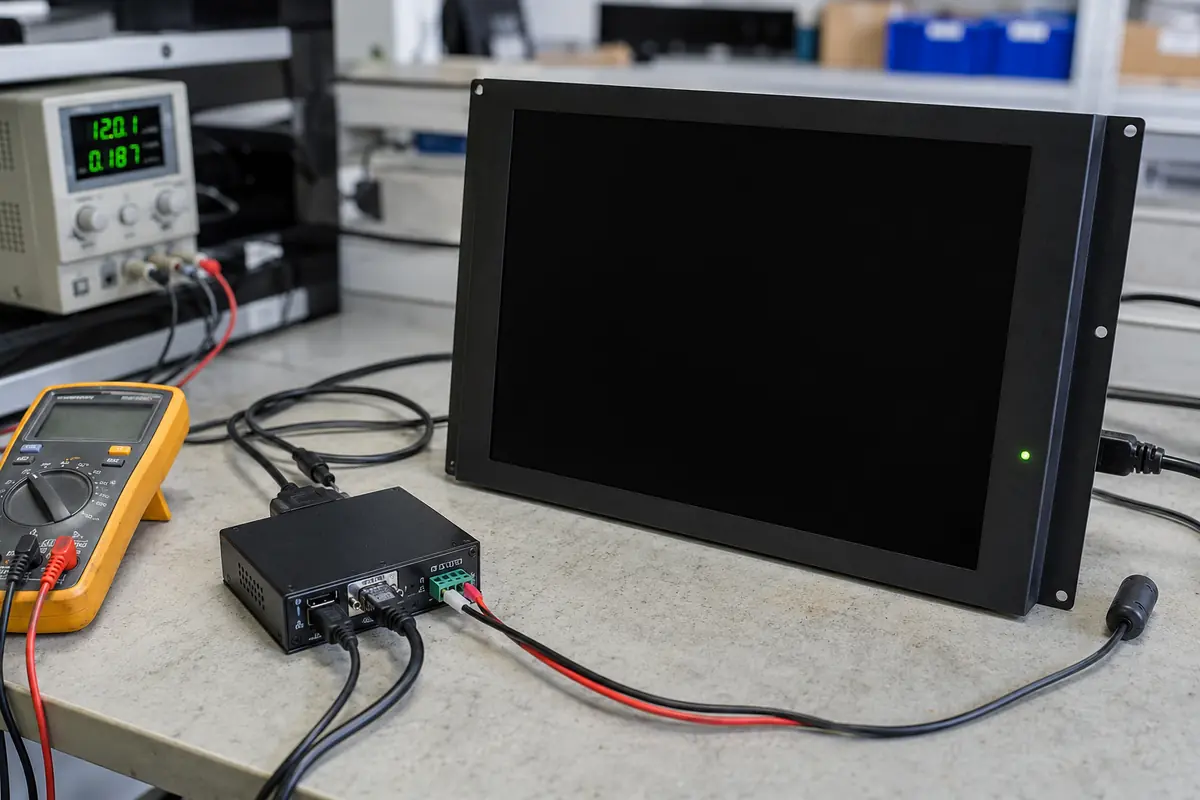

Schermo nero del display industriale: come individuare il guasto prima di sostituirlo

Lo schermo nero di un display industriale non significa automaticamente che il pannello LCD sia guasto. L'assenza di alimentazione, una sorgente video errata, una temporizzazione del segnale non supportata, un guasto alla retroilluminazione, un malfunzionamento del controller o un host che ha smesso di generare l'immagine possono tutti causare lo stesso sintomo.

Il modo più rapido per individuare il guasto è testare un livello alla volta. Iniziare dall’alimentazione e dal display su schermo (OSD), quindi isolare la sorgente e il cavo, controllare la retroilluminazione e ispezionare l’elettronica interna solo dopo aver completato i test esterni.

Diagnosi rapida in base ai sintomi

Annotare lo stato dell'indicatore, della retroilluminazione, dell'OSD e del touch screen mentre il guasto è presente. Queste osservazioni sono più utili della semplice frase “lo schermo è nero”.”

Cosa si osserva	Area più probabile	Prima prova
L'indicatore di alimentazione è spento	Alimentazione in ingresso, cablaggio, polarità o circuito di protezione	Misurare la tensione all'ingresso del display
La spia è accesa, ma lo schermo è completamente buio	Alimentazione della retroilluminazione, driver, comando di abilitazione o regolazione dell'intensità luminosa	Eseguire il test della torcia
Viene visualizzato l'OSD, ma non c'è alcuna immagine sorgente	Input selezionato, cavo, uscita host, EDID o temporizzazione	Prova a utilizzare un cavo e una sorgente di cui sei certo che funzionino correttamente
La retroilluminazione è accesa, ma l'OSD non viene visualizzato	Controller, firmware o percorso del segnale del display LCD interno	Spegnere e riaccendere il display e isolare il controller
Il touch risponde, ma non si vede alcuna immagine	Alimentazione LCD, retroilluminazione o collegamento del display interno	Prova a collegare l'host a un altro monitor
Il guasto si verifica in seguito a surriscaldamento, vibrazioni o avvio del motore	Connettore, caduta di tensione, protezione termica o interferenze	Riprodurre e registrare il trigger
L'immagine viene ripristinata solo dopo il riavvio	Stato host, inizializzazione, firmware o sequenza di accensione	Confronta un riavvio in modalità solo visualizzazione con un riavvio dell'host

Uno schermo nero è un sintomo, non una diagnosi. Non sostituire lo schermo LCD finché non sia stato individuato lo strato difettoso.

Sapere quale sistema si sta testando

Un monitor industriale, un display integrato e un panel PC possono sembrare simili visti frontalmente, ma le cause di guasto sono diverse.

• Monitor industriale: Controllare l'ingresso CC, l'OSD, l'ingresso video selezionato, il cavo, la sincronizzazione della sorgente, il controller e la retroilluminazione.
• Display integrato o a telaio aperto: Verificare inoltre l'alimentazione dell'LCD interno, il collegamento LVDS/eDP, l'attivazione della retroilluminazione e il controllo della regolazione della luminosità.
• Panel PC o HMI: Includere nella diagnosi l'avvio del sistema, l'unità di archiviazione, il sistema operativo, il firmware, lo screen saver e lo stato delle applicazioni.

Se l'applicazione HMI è in esecuzione su un computer separato, eseguire il test del computer e del monitor come sistemi separati.

Prima di aprire il display

Iniziate con dei test non invasivi. Aprire l’involucro troppo presto potrebbe causare un altro guasto o compromettere la garanzia.

• Scollegare l'alimentazione prima di reinserire i cavi interni.
• Non collegare né scollegare i cavi LVDS o eDP interni mentre l'apparecchiatura è sotto tensione, a meno che la documentazione dell'hardware non lo consenta espressamente.
• Utilizzare i valori nominali di tensione e corrente specifici per il modello in questione; i display industriali non utilizzano tutti la stessa alimentazione.
• Prima di procedere allo smontaggio, fotografare la posizione dei connettori e l'orientamento dei cavi.
• Affidate le misurazioni della tensione in servizio, dell'ondulazione e delle forme d'onda a personale qualificato dotato di attrezzature adeguate.

Guida passo passo alla risoluzione dei problemi relativi allo schermo nero dei display industriali

1. Controllare l'indicatore di alimentazione e l'OSD

Prima di riavviare qualsiasi dispositivo, controllare l'indicatore di alimentazione. I colori e le sequenze di lampeggiamento dell'indicatore variano a seconda del modello; si consiglia quindi di consultare il manuale del prodotto, se disponibile.

A questo punto, prova ad aprire il menu OSD. Se viene visualizzato, significa che il collegamento video locale funziona, almeno in parte. Concentrati sull’ingresso selezionato, sul cavo di segnale, sull’uscita dell’host e sulla sincronizzazione video, piuttosto che sostituire lo schermo LCD.

Se l'OSD non viene visualizzato, osservare attentamente lo schermo. Uno schermo nero leggermente illuminato è diverso da uno privo di retroilluminazione. Verificare che la luminosità non sia impostata al minimo e che la retroilluminazione non venga disattivata da un sensore di luce, uno screen saver, un'impostazione di standby o un segnale esterno di regolazione della luminosità.

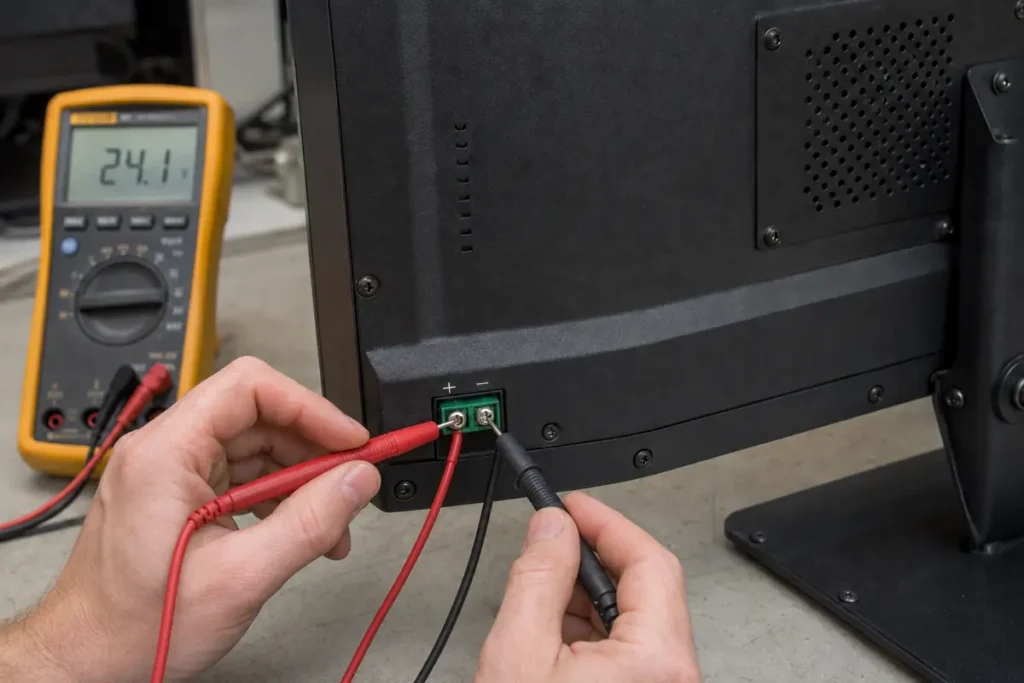

2. Verificare la potenza in ingresso sotto carico

È possibile che un adattatore indichi la tensione corretta quando è scollegato, ma che comunque smetta di funzionare all'avvio del monitor. Effettuare la misurazione sull'ingresso del display mentre l'unità è collegata e nelle condizioni che causano il guasto.

Verificare l'intervallo di tensione specificato, la polarità, la configurazione dei pin, il serraggio dei terminali, la corrente disponibile e la caduta di tensione durante l'avvio o alla massima luminosità. Controllare inoltre le alimentazioni condivise e la messa a terra.

Se all'avvio di un motore, di un compressore, di un riscaldatore o di un inverter compare uno schermo nero, una normale lettura con il multimetro potrebbe non rilevare un breve evento. Potrebbe essere necessario ricorrere a un oscilloscopio o a un registratore di dati per rilevare cali di tensione, transitori o ondulazioni eccessive.

3. Isolare la sorgente, il cavo e l'ingresso

Modifica un elemento alla volta:

1. Verificare che il monitor sia impostato sull'ingresso corretto (HDMI, DisplayPort, VGA, DVI o altro).
2. Sostituire il cavo di segnale con un cavo corto di cui si è certi che funzioni correttamente.
3. Prova il monitor con un'altra sorgente di cui sei certo che funzioni.
4. Verifica il funzionamento dell'host originale utilizzando un altro monitor di cui sia accertato il corretto funzionamento.
5. Controllare i perni, gli adattatori, le viti di bloccaggio e i connettori che potrebbero spostarsi a causa delle vibrazioni.

Se un'altra sorgente funziona, verificare il computer di origine, le impostazioni grafiche, la scheda video e il percorso del cavo. Se lo schermo non funziona con diverse sorgenti di cui è nota la correttezza, procedere con i controlli relativi allo schermo stesso.

Per i rischi di integrazione specifici dell'interfaccia, si veda HDMI, DisplayPort e USB-C per i display industriali.

4. Verificare la risoluzione, la frequenza di aggiornamento e la temporizzazione del segnale

La risoluzione selezionata dal dispositivo ospitante non corrisponde sempre alla risoluzione nativa dello schermo LCD. Alcune schede di controllo accettano una risoluzione in ingresso più elevata e la ridimensionano in base alle dimensioni del pannello; ciò non modifica la matrice fisica dei pixel del pannello.

Un controller può anche accettare una configurazione temporale e rifiutarne un'altra con la stessa risoluzione nominale. Frequenze di aggiornamento non supportate, parametri di blanking, formati di colore o comunicazioni EDID non riuscite possono causare la visualizzazione di un messaggio di "nessun segnale" o di uno schermo nero.

Impostare la sorgente su una risoluzione e una frequenza di aggiornamento esplicitamente supportate dal monitor. Rimuovere gli adattatori di conversione, provare a collegare direttamente la sorgente e ricollegarla oppure riavviarla in modo che possa rilevare nuovamente lo schermo. Se l'immagine appare durante l'avvio ma scompare dopo il caricamento del sistema operativo, controllare innanzitutto il driver grafico e le impostazioni di uscita.

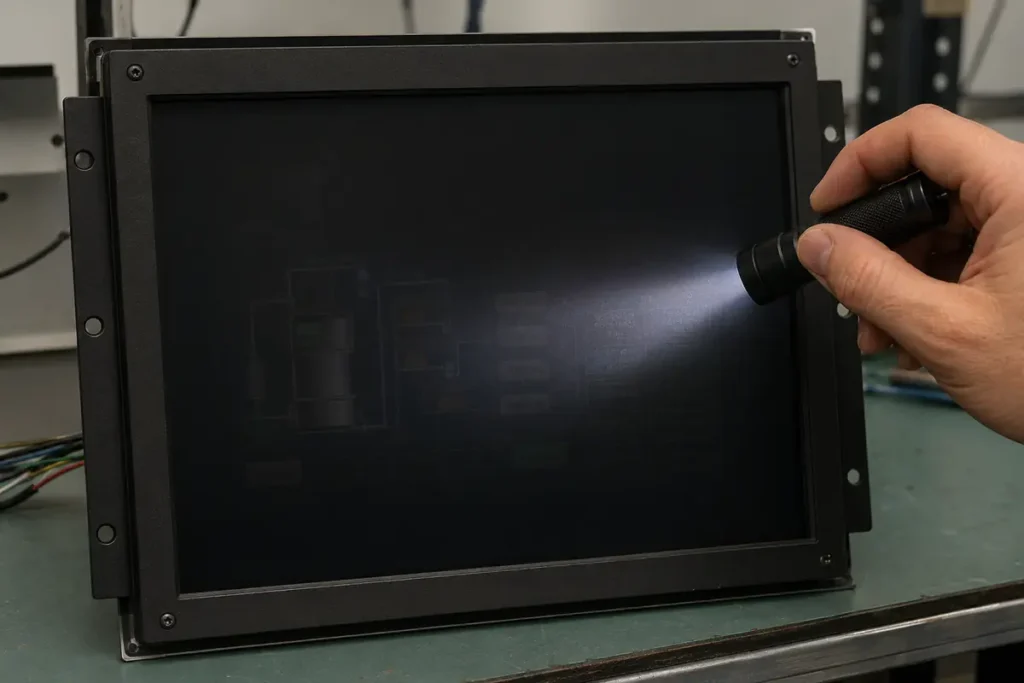

5. Eseguire il test della torcia

Oscura l'area e punta una torcia potente sullo schermo da un angolo. Cerca di individuare un desktop, un logo, un menu o un'immagine dell'interfaccia utente appena visibili.

Se è visibile un'immagine sfocata, significa che lo schermo LCD sta generando un'immagine, ma il percorso della retroilluminazione non funziona correttamente. Controllare il gruppo LED, il driver della retroilluminazione, il collegamento di alimentazione, il segnale di abilitazione, il controllo della regolazione della luminosità e lo stato di protezione. Non sostituire la matrice LED finché non siano state verificate queste condizioni.

L'assenza di immagini visibili non dimostra che lo schermo LCD sia difettoso. La causa potrebbe comunque essere da ricercarsi nel controller, nel firmware, nella sorgente o nel percorso del segnale interno.

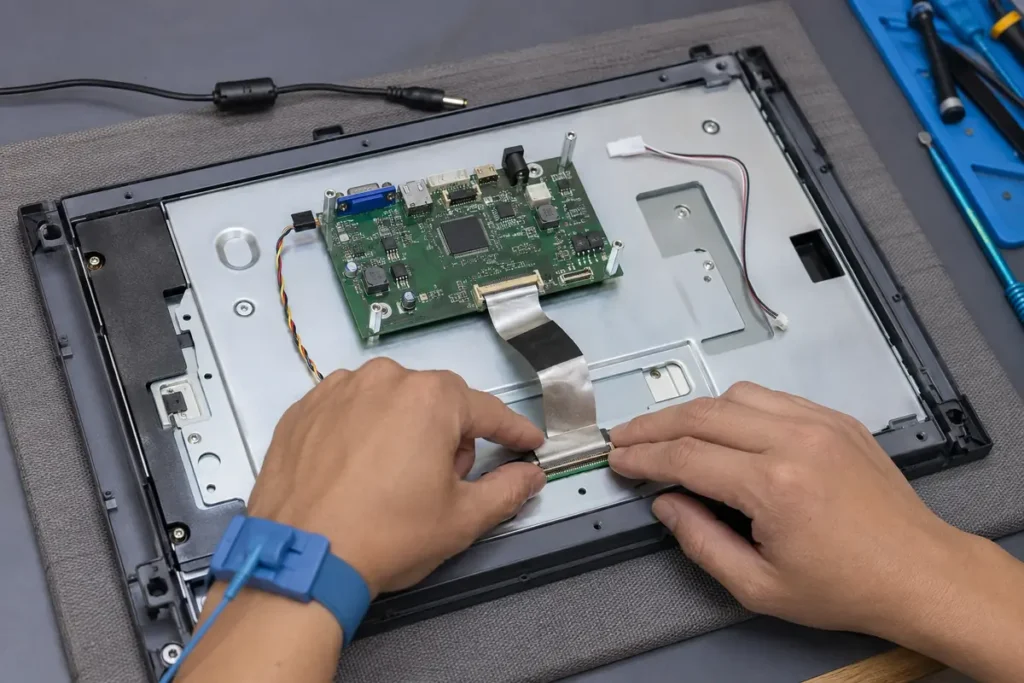

6. Controllare il controller e il percorso del segnale interno

Iniziare l'ispezione interna solo dopo aver effettuato i test esterni di alimentazione e di segnale.

A alimentazione disattivata, ispezionare il controller per verificare che non vi siano componenti danneggiati o surriscaldati. Verificare che i cavi LVDS o eDP siano inseriti a fondo, orientati correttamente e privi di tagli, pieghe brusche, ossidazione o danni ai connettori. Accertarsi che il firmware del controller, la tensione del pannello, la mappatura dei bit, la configurazione dei canali, la risoluzione e il controllo della retroilluminazione corrispondano esattamente al modello di LCD.

Una scheda di controllo non è intercambiabile solo perché i suoi connettori sono compatibili. Una scheda o un firmware non corretti possono causare uno schermo nero, uno schermo bianco, un'immagine instabile o danni permanenti al pannello.

Per un prodotto Eagle Touch coperto dai termini applicabili, consultare il Garanzia e politica di reso (RMA) prima di aprire l'involucro.

7. Riprodurre un guasto intermittente

È più facile individuare la causa degli schermi neri intermittenti quando se ne conosce il fattore scatenante.

Trigger	Aree da approfondire
Avviamento a freddo	Tensione di avvio, sequenza di alimentazione, contatti dei connettori e temperatura nominale
Dopo il riscaldamento	Protezione termica, carico della retroilluminazione, temperatura del controller e componenti soggetti a invecchiamento
Vibrazioni o movimento del cavo	Tenuta dei connettori, usura dei cavi, giunti saldati e sollecitazioni di montaggio
Avvio del motore o dell'inverter	Calo di tensione, transitori, messa a terra, schermatura e instradamento dei cavi
Commutazione tra modalità di sospensione, riattivazione o immissione dati	EDID, firmware, handshake di sorgente e sequenza di riattivazione
Il riavvio in modalità solo visualizzazione ripristina l'immagine	Controller dello schermo, inizializzazione o alimentazione locale
Solo il riavvio del server ripristina l'immagine	Uscita dell'host, driver, sistema operativo o applicazione

Evita di riavviare ripetutamente entrambi i dispositivi contemporaneamente. In questo modo si elimina uno degli indizi più importanti: quale dei due dispositivi ha dovuto essere riavviato.

Per i sintomi correlati, consultare Perché i display industriali presentano lo sfarfallio e Surriscaldamento dei display industriali per esterni.

Riparare o sostituire il display industriale?

La riparazione è una soluzione praticabile quando il componente guasto è stato identificato, è disponibile un ricambio compatibile e il display soddisfa ancora i requisiti operativi della macchina. Tra i casi tipici in cui è possibile ricorrere alla riparazione figurano un alimentatore esterno, un cavo danneggiato, una scheda di controllo funzionante, un driver della retroilluminazione o un errore del firmware risolvibile.

La sostituzione è solitamente la scelta più sicura quando:

• Il display LCD o il controller non sono più in produzione.
• Il guasto si ripresenta dopo la riparazione.
• Diversi componenti presentano segni di usura o danni causati dagli agenti atmosferici.
• Il display non soddisfa più i requisiti relativi a temperatura, luminosità, protezione o vibrazioni.
• Sono già necessarie modifiche meccaniche o all'interfaccia.
• La disponibilità a lungo termine è più importante del mantenimento di un codice articolo obsoleto.

Non scegliere un prodotto sostitutivo basandosi esclusivamente sulle dimensioni diagonali. Verificare l’area attiva, le dimensioni esterne, l’apertura di montaggio, i punti di fissaggio, la risoluzione, le interfacce video e touch, l’alimentazione, la luminosità, l’intervallo di temperatura, la protezione frontale e il comportamento all’accensione.

Riduzione del rischio di schermo nero nelle nuove apparecchiature OEM

La maggior parte dei guasti sul campo è più facile da prevenire durante la fase di integrazione che da diagnosticare dopo l'installazione.

• Potenza: Verificare la tensione sul display durante l'avvio, la luminosità massima e il funzionamento dei carichi nelle vicinanze.
• Collegamenti: Utilizzare connettori a bloccaggio, dispositivi di scarico della trazione e un percorso dei cavi che non eserciti carico sulle porte.
• Firmware e temporizzazione: Approvare il display LCD, il firmware del controller, la sincronizzazione del segnale video e il comportamento in modalità sleep/wake come un'unica configurazione.
• Progettazione termica: Verificate il funzionamento dell'involucro completato alla luminosità prevista e alla temperatura ambiente, non solo su un banco di prova aperto.
• Convalida: Tra cui avviamenti a freddo, cicli ripetuti di accensione e spegnimento, commutazione delle fonti di alimentazione, vibrazioni e movimenti dei cavi.
• Controllo della configurazione: Prima di avviare la produzione, registrare i pannelli, i controller, il firmware, i cavi e le modifiche alle revisioni approvati.

Un campione che visualizza un'immagine statica per dieci minuti non ha superato un test di integrazione industriale.

Cosa inviare al fornitore

Prima di riavviare l'apparecchiatura, registrare il guasto:

• Stato degli indicatori e dell'OSD
• Stato della retroilluminazione e risultato del test della torcia
• Se il funzionamento del touch, dell'audio, della rete o del processo della macchina è ancora attivo
• Risultati provenienti da un'altra fonte, via cavo o monitor
• Tensione di ingresso sul monitor in presenza del guasto
• Se il ripristino dell'immagine avvenga tramite il riavvio del display o il riavvio dell'host
• Temperatura, vibrazioni o anomalie dell'apparecchiatura prima del guasto
• Foto o video della parte anteriore, dei connettori e dell'etichetta del prodotto

Per una valutazione sostitutiva, indicare anche il numero di modello esistente, le dimensioni dello schermo, la risoluzione nativa, l’area attiva, le dimensioni complessive, il foro di montaggio, i punti di fissaggio, lo spazio libero disponibile sul retro, le interfacce di segnale e touch, la tensione di ingresso, la luminosità, la temperatura di funzionamento, i requisiti di protezione e la quantità stimata.

Queste informazioni consentono al fornitore di stabilire se l'unità esistente possa essere riparata e se il ricambio proposto sia effettivamente compatibile con l'apparecchiatura, possa essere collegato e funzioni correttamente al suo interno.

Domande frequenti

Perché lo schermo è nero mentre il touchscreen funziona ancora?

Le funzioni tattili e di visualizzazione potrebbero utilizzare interfacce e percorsi di alimentazione distinti. Una risposta tattile funzionante indica che il dispositivo host potrebbe essere ancora in funzione, ma non dimostra che lo schermo LCD, il controller o la retroilluminazione siano operativi.

Una risoluzione non supportata può causare la comparsa di uno schermo nero?

Sì. Un controller può ridimensionare alcune risoluzioni non native, rifiutando al contempo i tempi o le frequenze di aggiornamento non supportati. Verificare un’impostazione di cui è confermata la compatibilità senza utilizzare adattatori di conversione.

Perché l'immagine ricompare dopo aver spento e riacceso il dispositivo?

Il riavvio con spegnimento e accensione reinizializza le linee di alimentazione, il firmware e le procedure di handshake delle interfacce. Verificare se sia sufficiente riavviare solo il display o se sia necessario riavviare anche l'host; questa differenza aiuta a identificare la parte interessata.

Quando è necessario sostituire un monitor industriale?

Sostituirlo quando il display LCD o il controller necessari non sono disponibili, si verificano guasti ricorrenti, diversi componenti sono deteriorati o l'unità esistente non soddisfa più i requisiti meccanici, elettrici o ambientali dell'apparecchiatura.

---
