Réglage de la sensibilité des écrans tactiles industriels : guide pratique de réglage des écrans PCAP

Un écran tactile industriel qui ne détecte pas les commandes effectuées avec des gants n'a pas toujours besoin d'être “ plus sensible ”. De même, un écran qui génère de fausses commandes n'est pas nécessairement trop sensible.

Dans le cas d'un écran tactile capacitif à projection (PCAP), la sensibilité dépend de l'ensemble du système : verre de protection, capteur, contrôleur, micrologiciel, mise à la terre, alimentation électrique et environnement d'exploitation. Augmenter la sensibilité sans identifier le véritable problème peut améliorer la réactivité avec des gants, mais entraîner également l'apparition de « touches fantômes » en présence de bruit électrique ou d'humidité.

Ce guide explique ce qui peut être réglé, ce qui ne peut pas l'être, et comment régler un écran tactile PCAP industriel sans confondre sensibilité et étalonnage.

Peut-on régler la sensibilité d'un écran tactile industriel ?

Oui, à condition que le contrôleur tactile et le micrologiciel prennent en charge ce réglage.

La plupart des écrans USB PCAP industriels ne disposent pas d'un réglage universel de la sensibilité sous Windows. L'étalonnage sous Windows consiste principalement à associer la position physique du toucher à l'image affichée. Il ne modifie généralement pas le signal capacitif brut, la réponse au port de gants ni la protection contre l'eau.

La sensibilité du PCAP est généralement réglée à l'aide des éléments suivants :

• Un utilitaire de configuration spécifique à un contrôleur
• Un fichier de paramètres du micrologiciel fourni par le fabricant de l'écran tactile
• Un profil prédéfini, tel que le mode « doigt », « gant » ou « mains mouillées »
• Firmware personnalisé optimisé pour l'ensemble capteur et verre de protection final

EETI, ILITEK, Goodix et d'autres contrôleurs n'utilisent pas tous la même méthode de réglage. Les paramètres disponibles varient également en fonction du modèle de contrôleur et de la version du micrologiciel. Identifiez précisément le contrôleur et enregistrez la configuration d'origine avant d'effectuer des modifications.

Problème de sensibilité, d'étalonnage ou de matériel ?

Un diagnostic correct est plus important que le contexte lui-même.

Ce que vous observez	Ce que cela signifie généralement	Mesure appropriée
Le curseur apparaît à un endroit différent du point de contact	Problème de correspondance des coordonnées ou d'orientation de l'affichage	Calibrer ou vérifier l'installation
Les touches légères du doigt ne sont pas détectées sur l'écran	Signal tactile exploitable insuffisant	Vérifiez la marge du signal avant d'augmenter la sensibilité
Le doigt fonctionne, mais le gant requis ne fonctionne pas	Le signal du gant est inférieur au seuil de détection	Appliquer ou ajuster un profil de gant
Le toucher est détecté avant même que le doigt n'atteigne la vitre	La sensibilité est trop élevée ou la fonction « hover » est activée	Réduire la sensibilité ou régler le seuil
Des interférences aléatoires apparaissent à proximité d'un moteur, d'un variateur ou d'une alimentation bruyante	Interférences électriques	Corrigez la source de bruit ; n'augmentez pas la sensibilité.
Il y a une zone précise qui ne réagit jamais	Défaut au niveau d'un capteur, d'un circuit imprimé flexible (FPC), d'un sous-ensemble ou d'un canal du contrôleur	Vérifier les éléments de quincaillerie
Tout fonctionne correctement, mais la réactivité est lente.	Retard lié au filtrage, au micrologiciel, au système d'exploitation ou à une application	Mesurer la latence plutôt que de partir du principe que la sensibilité est faible

Si l'écran ne répond absolument plus, commencez par suivre nos Liste de contrôle en cas de non-réponse d'un écran tactile industriel. Pour obtenir un décalage du curseur constant, utilisez la Guide sur la précision des écrans tactiles au lieu de cela.

Comment régler la sensibilité tactile d'un écran PCAP industriel

1. Tester l'assemblage final

Ne procédez pas au réglage PCAP sur un capteur non fixé et ne partez pas du principe que les mêmes paramètres fonctionneront sur l'équipement une fois assemblé. Le boîtier, l'écran LCD, l'alimentation électrique, la mise à la terre et les composants électroniques situés à proximité peuvent tous influencer le signal reçu par le contrôleur.

Utilisez la pile de production finale dans la mesure du possible :

• Matériau et épaisseur de la lamelle de protection
• Structure d'impression, de revêtement et de collage
• Circuit de commande d'écran LCD et de rétroéclairage
• Contrôleur et micrologiciel prévus
• Interface finale, longueur du câble et alimentation électrique
• Boîtier métallique et dispositif de mise à la terre
• Gant ou stylet requis par l'application

Notez le comportement initial avant d'effectuer la moindre modification. Testez la saisie à mains nues, avec le gant de production, sur les bords et dans les coins, ainsi que le glissement et les fonctions multitactiles requises. Vérifiez si le problème évolue lorsque la luminosité de l'écran LCD est réglée au maximum ou lorsque des appareils situés à proximité sont allumés.

2. Identifier le contrôleur et se procurer l'outil adéquat

Vérifiez l'étiquette de la carte du contrôleur, le marquage du circuit intégré, les informations relatives au périphérique USB ou la documentation du produit. Vérifiez le modèle exact du contrôleur et la version du micrologiciel.

Un utilitaire ou un fichier de paramètres destiné à un autre contrôleur peut afficher des réglages erronés ou enregistrer une configuration incompatible. Pour les équipements OEM, procurez-vous l'outil et le fichier de paramètres homologués auprès du fournisseur de l'écran tactile plutôt que d'utiliser un fichier téléchargé sur Internet dont la fiabilité n'a pas été vérifiée.

Avant toute modification, exportez les paramètres actuels ou conservez le micrologiciel d'origine. Notez le modèle du contrôleur, la version du micrologiciel, la révision du capteur et la composition de la vitre de protection afin de pouvoir rétablir un fonctionnement stable si nécessaire.

3. Définir un échec reproductible

“ L'écran tactile ne réagit pas ” n'est pas une information suffisante pour effectuer un réglage. Précisez exactement quel est le problème :

• Quel type de gant et quelle épaisseur utilise-t-on ?
• Les touches manquent-elles partout ou seulement près des bords ?
• Cette panne se produit-elle uniquement avec un bloc d'alimentation particulier ?
• L'écran est-il sec, humide ou exposé à la condensation ?
• Le problème apparaît-il uniquement après l'installation dans l'armoire ?
• S'agit-il d'un contact manqué, d'un faux contact, d'un décalage ou d'un retard ?

4. Modifier un groupe de paramètres à la fois

Les noms des paramètres varient d'un contrôleur à l'autre, mais le réglage PCAP peut inclure :

• Seuil de détection
• Puissance d'excitation ou gain du signal
• Surface de contact minimale
• Temps de rebond et de relâchement
• Filtrage du bruit
• Fréquence de balayage ou saut de fréquence
• Profils relatifs aux gants et à la manipulation de l'eau

Modifiez un groupe, appliquez la configuration et répétez le même test. Redémarrez l'appareil ou effectuez un redémarrage complet lorsque le contrôleur vous y invite.

Ne copiez pas les réglages numériques d'un autre format d'écran ou d'un autre modèle de capteur. Une valeur stable pour un capteur de 7 pouces peut ne pas convenir à un capteur de 21,5 pouces, même si les deux utilisent la même gamme de contrôleurs.

5. Réglez l'appareil en fonction du niveau d'entrée requis, et non en fonction de la sensibilité maximale

Pour une utilisation à mains nues, réglez la sensibilité de manière à obtenir une réponse fiable sur toute la zone active, sans survol inutile ni fausse saisie.

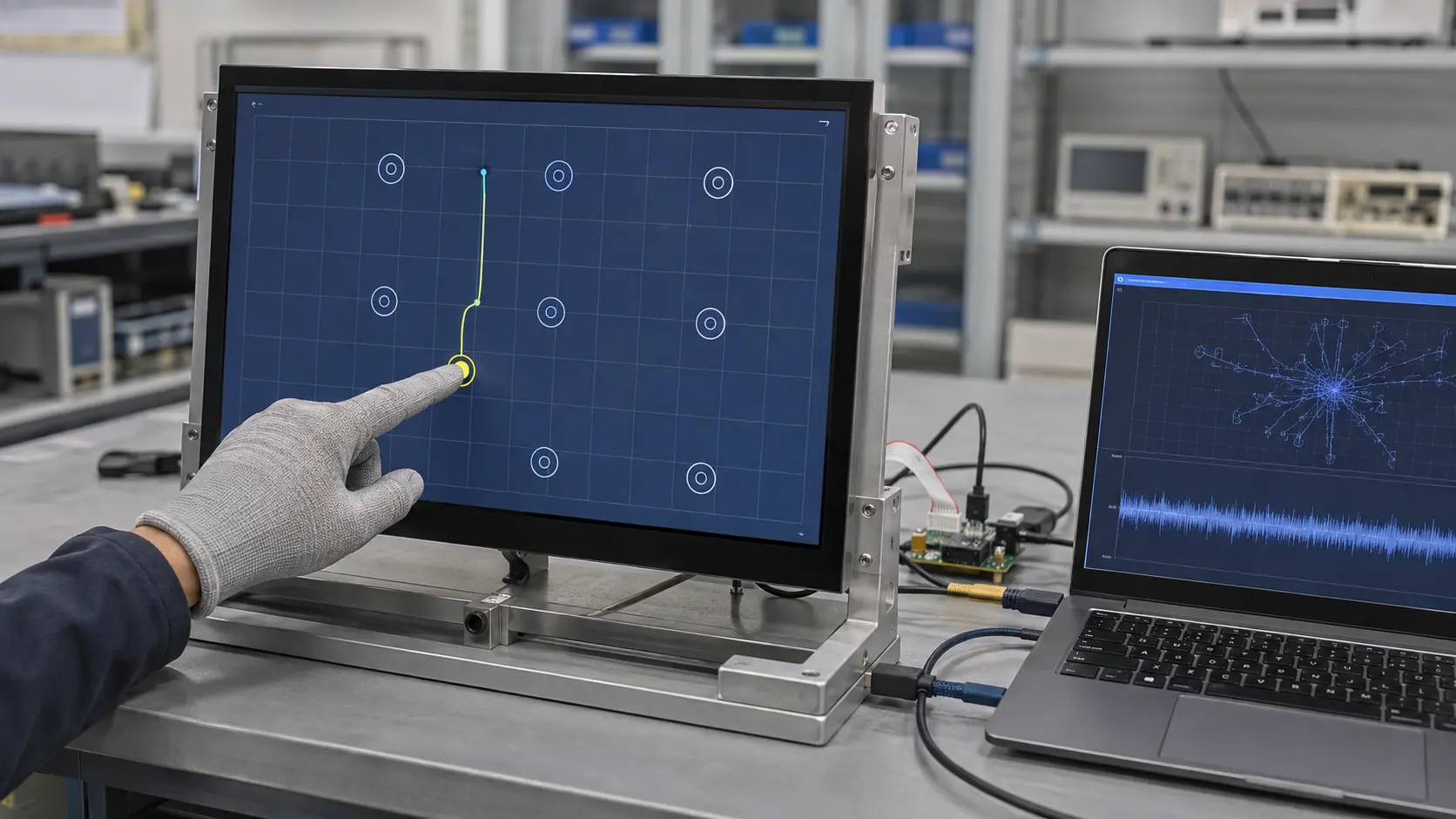

Pour une utilisation avec des gants, testez le modèle exact de gant utilisé en production. Le matériau, l'épaisseur, l'ajustement et la surface de contact sont tous des facteurs importants. Un profil adapté aux gants fins en nitrile peut ne pas convenir aux gants de travail isolants. Augmenter le gain ou abaisser le seuil de détection peut aider, mais les performances des gants dépendent également de la configuration du capteur et des capacités du contrôleur.

Si la prise en main avec des gants fait partie des exigences de conception, consultez notre Guide d'utilisation des écrans tactiles compatibles avec les gants industriels pour le choix des capteurs et des régulateurs.

6. Vérifiez le bruit électrique avant d'augmenter encore la sensibilité

Une faible réactivité tactile et un niveau de bruit élevé réduisent tous deux la marge de signal exploitable. Un réglage de sensibilité plus élevé peut fonctionner sur un banc d'essai, mais entraîner des touches fantômes une fois le dispositif installé sur la machine finale.

Effectuez un test avec l'alimentation électrique de série, la mise à la terre, le boîtier et la luminosité de l'écran LCD. Si le comportement change lorsqu'un moteur, un relais, un onduleur ou un chargeur se met en marche, cessez d'augmenter la sensibilité et recherchez la source d'interférence.

Utilisez le Guide de test des interférences sur les écrans tactiles pour ce diagnostic. L'optimisation du micrologiciel ne peut pas compenser une mauvaise mise à la terre, une alimentation électrique inadaptée ou un bruit conduit important.

Il n'existe pas de limite universelle pour les verres de protection

Plus le verre de protection est épais, plus le signal tactile s'affaiblit généralement. Il n'existe toutefois pas de limite universelle de 6 mm ou 8 mm pour tous les écrans PCAP industriels.

La limite pratique dépend :

• Type et épaisseur du verre
• Disposition des électrodes du capteur
• Capacités du contrôleur et du micrologiciel
• Saisie au doigt, avec un gant ou un stylet
• Zone de contact requise
• Bruit électrique dans le système fini

Le verre de protection final, le capteur et le contrôleur doivent donc être testés ensemble, en tant que système unique. Si une marge de signal suffisante ne peut être obtenue sans faux contacts, la solution appropriée pourrait consister à utiliser un autre capteur ou contrôleur plutôt que de procéder à un réglage plus radical.

Quand un ajustement ne suffit pas à résoudre le problème

Cessez le réglage et vérifiez le matériel ou l'intégration lorsque :

• Le capteur ou le circuit imprimé flexible (FPC) est endommagé
• Une ligne, une colonne ou une zone fixe reste inactive
• Le capteur et le contrôleur ne sont pas correctement appariés
• La connexion USB est interrompue ou le contrôleur se réinitialise
• La mise à la terre, le blindage ou la qualité de l'alimentation électrique sont insuffisants
• L'exigence relative au gant ou à la lamelle de protection dépasse la marge de signal disponible

Le micrologiciel ne permet pas de réparer une électrode endommagée ni d'éliminer les parasites dus à une mauvaise intégration du système.

Liste de contrôle pour la validation finale

Vérifiez la nouvelle configuration sur l'unité finie, et pas seulement en effectuant quelques essais sur un banc d'essai à sec.

• Tester le doigt nu et chaque type de gant requis
• Vérifiez le centre, les bords et les coins
• Testez les gestes de tapotement, de maintien, de glissement et les gestes multi-touch requis
• Vérifier qu'aucune interaction tactile n'est détectée avant le contact physique, sauf si le survol est intentionnel
• Réglez la luminosité de l'écran LCD au minimum et au maximum
• Utilisez l'alimentation électrique de production et la mise à la terre
• Faire fonctionner les moteurs, relais, onduleurs ou chargeurs situés à proximité, le cas échéant
• Ne réaliser des essais dans des conditions de mains mouillées ou d'eau de surface que lorsque cela est spécifié.
• Répétez le test après un redémarrage et une mise hors tension puis remise sous tension complète.
• Vérifier les performances aux limites de température spécifiées lorsque cela est nécessaire

L'objectif n'est pas d'obtenir la sensibilité la plus élevée possible, mais bien de garantir une détection fiable du signal d'entrée souhaité, avec une marge suffisante pour rejeter l'eau, les parasites électriques et les contacts accidentels.

FAQ

Puis-je régler la sensibilité du capteur PCAP industriel sous Windows ?

En général, cela ne se fait pas via un paramètre Windows standard. L'étalonnage Windows corrige principalement le mappage des coordonnées. La sensibilité brute du PCAP nécessite normalement un utilitaire spécifique au contrôleur, une configuration du micrologiciel ou un profil fourni par le fabricant.

Le calibrage rend-il un écran tactile plus sensible ?

Non. Le calibrage permet de corriger la différence entre le point de contact physique et la position du curseur. Il n'augmente généralement pas le signal capacitif à travers une vitre épaisse ou des gants.

Dois-je augmenter la sensibilité pour une utilisation avec des gants ?

Ce n'est qu'après avoir testé le gant lui-même et le verre de protection définitif. Le profil d'un gant peut améliorer la détection, mais une sensibilité excessive peut également augmenter le nombre de fausses détections dues à l'humidité ou au bruit électrique.

Pourquoi le « Ghost Touch » est-il apparu après l'augmentation de la sensibilité ?

Il se peut que le nouveau paramétrage interprète du bruit, de l'humidité ou un mouvement de survol comme une commande tactile valide. Rétablissez la configuration précédente et vérifiez l'alimentation électrique, la mise à la terre, le cheminement des câbles et l'environnement d'exploitation.
